Substituição das tampas das cabeças de impressão

As tampas das cabeças de impressão (em dois locais) vedam a superfície dos bocais das cabeças de impressão, evitando que essas superfícies se sequem e que a poeira se acumule nelas.

A substituição é necessária se a mensagem É o momento de realizar a substituição da tampa. aparecer.

Para obter informações sobre a aquisição de tampas das cabeças de impressão, entre em contato com seu revendedor autorizado ou acesse nosso site (https://www.rolanddg.com/).

AVISO

Certifique-se de realizar as operações conforme especificado nas instruções e nunca toque em nenhuma área não especificada nas instruções.

O movimento repentino da máquina pode causar ferimentos.

Itens necessários

print head cap
CleaningCloth
RT-640_CleaningStick
Tampas das cabeças de impressão (2) Pano (que não seja fofo) Palito de limpeza
Procedimento
  1. Quando a mensagem É o momento de realizar a substituição da tampa. aparece, toque em OK.
  2. Remova todo o papel.
  3. Toque em VG3_Panel_Icon_NOTE_1note para exibir as mensagens.

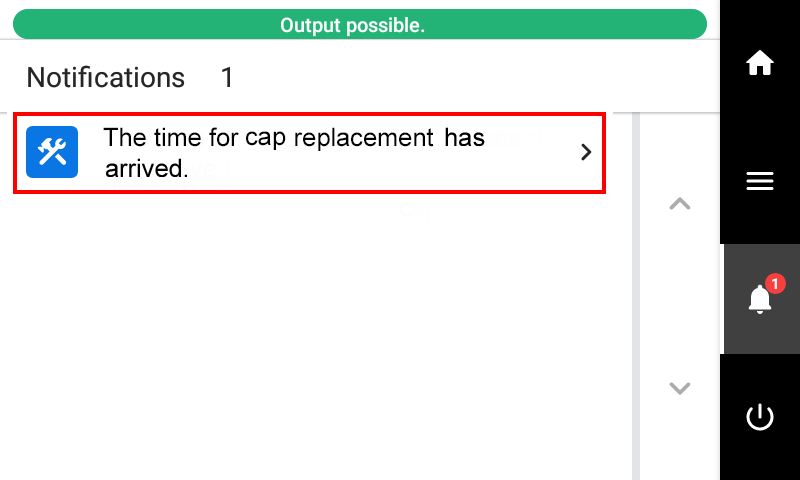

  4. Toque em É o momento de realizar a substituição da tampa..
    UI_PNL_Notification_Fragment_Cap_Replace
    A tela Substituição da tampa aparece.
  5. Toque em Executar.
    O carro da cabeça de impressão se move para um local onde é possível substituir a tampa da cabeça de impressão.
  6. Quando Abra a tampa direita. aparecer, abra a tampa direita.

    XP_RvoverOpen
    NOTA O procedimento é exibido no painel de operação.
    • Toque em VG3_Panel_Icon_LEFT_blue ou VG3_Panel_Icon_RIGHT_blue, para verificar o procedimento.
    • Se concluir o trabalho sem visualizar as instruções, toque em Finalizar tudo.
  7. Toque no local mostrado na figura para descarregar qualquer eletricidade estática.
    Dissipates static electricity
  8. Recoloque a tampa da cabeça de impressão.
    1. Segure as saliências da tampa da cabeça de impressão (), solte os dois ganchos enquanto os puxa suavemente para cima e, em seguida, remova a tampa da cabeça de impressão.
      IMPORTANTE A tinta pode gotejar da tampa da cabeça de impressão removida. Tenha cuidado para evitar que ela suje suas mãos ou o chão.

      Para evitar que a tinta suje suas mãos, a máquina ou o chão, cubra a superfície inferior da tampa da cabeça de impressão removida com toalhas de papel ou algo similar.


      Replace the print head cap
    2. Descarte a tampa da cabeça de impressão removida.
    3. Limpe a caixa da tampa da cabeça de impressão e a área ao redor dela para remover a sujeira e a tinta com um palito de limpeza ou um pano.

      Wipe off any dirt or ink around the print head cap case
    4. Alinhe as saliências da nova tampa da cabeça de impressão () com as ranhuras () e, em seguida, empurre a nova tampa até ouvir um clique.
      Puxe cuidadosamente a tampa da cabeça de impressão para cima e comprove que não pode removê-la.
      Print head replacement
    5. Repita os passos (1) a (4) para substituir a outra tampa da cabeça de impressão.
  9. Ao concluir a substituição da tampa da cabeça de impressão, toque em Finalizar tudo.
  10. Quando Feche a tampa. aparece, feche a tampa direita.
    Ao fechar a tampa direita, você é retornado à tela original.
  11. Toque em AP-640_Panel_Icon_HOME para voltar à tela original.
