Ajustar a curva tonal

Use a curva tonal para afinar o tom e a cor da imagem. A curva tonal é constituída por um eixo horizontal (valor de entrada, antes do ajuste) e um eixo vertical (valor de saída, após o ajuste).

O eixo horizontal indica o brilho original da imagem. O eixo vertical expressa a luminosidade após o ajuste. A extremidade esquerda do eixo horizontal indica o branco (a parte mais brilhante). A extremidade direita deste eixo indica a cor preta (a parte mais escura). A extremidade superior do eixo vertical indica a cor preta (a parte mais escura). A extremidade inferior deste eixo indica o branco (a parte mais brilhante).
tonecurbgraph

Normalmente, apenas é necessário um pequeno ajuste da curva tonal para ajustar o tom e as cores de uma imagem. Os ajustes ao tom e às cores da imagem através da curva tonal funcionam para além dos ajustes efetuados com Ajuste de níveis e permitem ajustes mais sutis.

Procedimento
  1. Efetue a operação mostrada abaixo de acordo com o que está sendo definido.
    • Tarefa
      • Clique duas vezes na tarefa a ser definida.
      • Clique com o botão direito do mouse na tarefa a ser definida e clique em Editar Arquivo - Definições de tarefas .
      • Com uma tarefa selecionada, clique em VW7_JobMenu1 no lado esquerdo da área de ferramentas de tarefas e, em seguida, clique em VW7_CustomizeDefinições de tarefas .

      A janela Definições de tarefas aparece.

    • Pasta da fila: Clique em VW7_Customize para acessar a pasta da fila.

      A Propriedades da fila aparece.

  2. Clique em VW7-ICON_ColorSetting Gestão de cor.
  3. Clique em VW7-ICON_OpenDetailSetting ao lado de Curvas tonais em Ajuste de níveis .
    A janela de configuração Curvas tonais aparece.
  4. Em Canal, selecione a cor cujo tom será ajustado.
    Quando Aplicar a todas as cores é selecionado, todas as cores podem ser ajustadas ao mesmo tempo.
  5. Edite a curva tonal.
    1. Clique em um determinado ponto da curva tonal (a linha preta).
      É criado um ponto preto (ponto de controle) no ponto em que você clicou. Pode criar vários pontos de controle.
    2. Realize um dos seguintes métodos para ajustar o formato da curva tonal movendo o ponto de controle:
    • Arraste o ponto de controle:

      Mova o ponteiro para o ponto de controle e arraste-o para movê-lo.

    • Clique no ponto de controle e insira o valor em EN ou SAÍD:

      O resultado ajustado é imediatamente aplicado na pré-visualização da área de esquema.

    NOTA

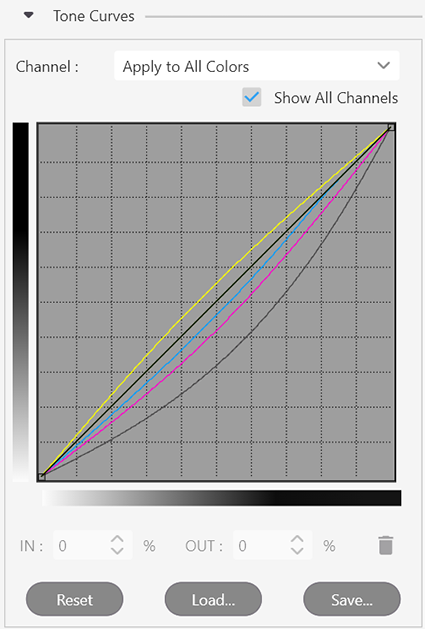

    • Se você já tiver ajustado os níveis com Ajuste de níveis , selecionar a caixa de seleção Ver todos os canais exibirá em Curvas tonais as curvas das cores que foram submetidas a Ajuste de níveis .
      VW7_ToneCurb
    • Quando cria vários pontos de controle, os pontos de controle que não estão sendo arrastados ficam fixos no lugar. Desta forma é possível selecionar e ajustar apenas uma área tonal específica.
    • Para iniciar a curva tonal, clique em Reiniciar.
  6. Clique em OK.
    • Todas as alterações feitas em Definições de tarefas serão aplicadas e você será direcionado à janela principal.
    • Quando são efetuadas alterações em Propriedades da fila:
      • Quando aparecer uma mensagem para salvar as configurações de impressão, clique em OK.

      • Para aplicar as alterações a uma tarefa que já esteja na pasta da fila, clique com o botão direito do mouse na tarefa e clique em Copiar/colar valor de definição - Apply Current Queue Settings. As alterações são refletidas na área de esquema da janela principal.
