トーンカーブを調整する

トーンカーブを使って画像の色調やカラーを微調整します。トーンカーブは、横軸（入力、補正前）と縦軸（出力、補正後）の二つの部分から構成されています。

横軸は画像の元の明るさを表し、縦軸は調整後の明るさを表現します。横軸の左端は白（最も明るい部分）を、右端は黒（最も暗い部分）を示します。縦軸は上端が黒（最も暗く）、下端が白（最も明るい）を示します。
tonecurbgraph

一般に、大部分の画像の色調とカラーの補正には、トーンカーブはわずかな調整しか必要がありません。 なお、トーンカーブによる画像の色調やカラーの調整はレベル補正による補正に加えて働き、より細かい調整が可能です。

手順
  1. 設定する対象に応じて以下を行う。
    • ジョブ
      • 設定するジョブをダブルクリックする。
      • 設定するジョブを右クリックし、デザインの編集 － ジョブの設定をクリックする。
      • ジョブを選択した状態でジョブツールエリア左側のVW7_JobMenu1をクリックし、VW7_Customizeジョブの設定をクリックする。

      ジョブの設定画面が表示されます。

    • 入力フォルダー：入力フォルダーのVW7_Customizeをクリックする。

      入力のプロパティが表示されます。

  2. VW7-ICON_ColorSettingカラーマネジメントをクリックする。
  3. レベル補正のトーンカーブ横にあるVW7-ICON_OpenDetailSettingをクリックする。
    トーンカーブの設定画面が開きます。
  4. チャンネルでトーンを微調整する色を選択する。
    全色共通を選択すると、すべてのカラーを一括で調整できます。
  5. トーンカーブを編集する。
    1. トーンカーブ（黒線）の線上をクリックする。
      クリックした場所に黒い点（制御点）が表示されます。制御点は複数個追加できます。
    2. 次のいずれかの方法で制御点を移動して、トーンカーブの形を調整する。
    • 制御点をドラッグする

      制御点にポインターを合わせドラッグして移動します。

    • 制御点をクリックし、入力または出力に値を入力する

      調整した結果は、レイアウトエリアのプレビュー表示にすぐ反映されます。

    メモ

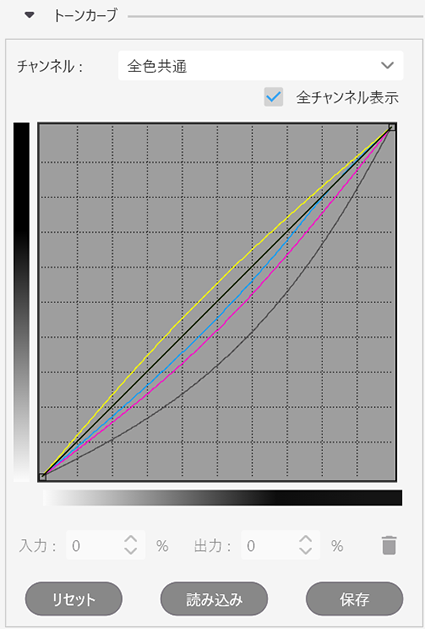

    • すでにレベル補正でレベルを補正していた場合、全チャンネル表示をクリックするとトーンカーブにレベル補正をした各色のカーブが表示されます。
      VW7_ToneCurb
    • 制御点が複数ある場合、ドラッグしている制御点以外の制御点は固定されます。このため、特定の色調領域だけを選んで調整できます。
    • トーンカーブを初期化するにはリセットをクリックします。
  6. OKをクリックする。
    • ジョブの設定で変更した場合は変更が適用され、メイン画面に戻ります。
    • 入力のプロパティで変更した場合
      • 印刷設定を保存するメッセージが表示されたら、OKをクリックしてください。

      • すでに入力フォルダーにあるジョブに適用するには、ジョブを右クリックし、設定値のコピー/貼り付け － 現在の入力フォルダーの設定を適用をクリックしてください。メイン画面のレイアウトエリアに反映されます。
