Pannelisation d’une image

Lorsque vous imprimez une image qui ne tient pas sur la largeur du média en rouleau, ou lorsque vous imprimez des images divisées sur plusieurs médias (objets à imprimer) avec une imprimante à plat, configurez les paramètres de position et de taille des panneaux.

Procédure
  1. Utilisez l’une des méthodes ci-dessous pour ouvrir la fenêtre Paramètres des tâches .
    • Double-cliquez sur la tâche à configurer.
    • Faites un clic droit sur la tâche à configurer, puis cliquez sur Editer le projet - Paramètres des tâches .
    • Quand une tâche est sélectionnée, cliquez sur VW7_JobMenu1 à gauche de la zone d’outils des tâches, puis sur VW7_CustomizeParamètres des tâches .
  2. Cliquez sur Coupe Mosaïque.
    L’image de la zone de mise en page est agrandie.
  3. Dans Pannelisation, sélectionnez l’une des méthodes de pannelisation indiquées ci-dessous.

    • Pannelisation manuelle

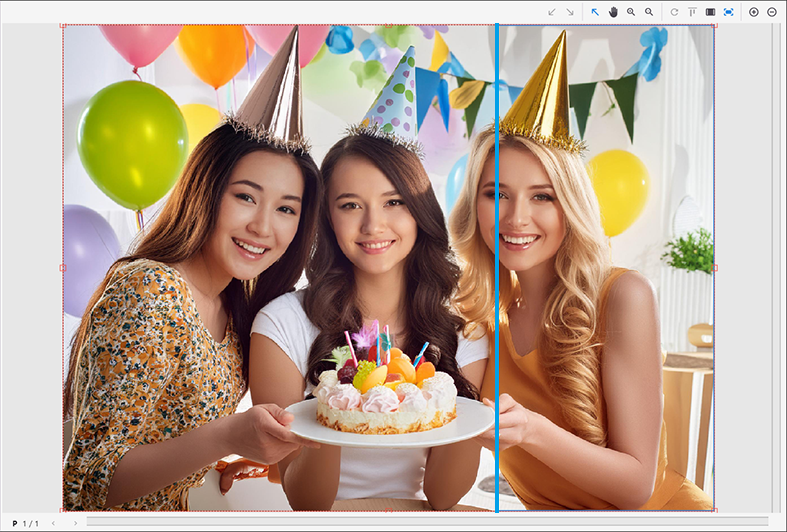

      Définit le nombre de panneaux et leur taille. Ces données d’impression sont encadrées par une ligne verticale bleue en fonction de la taille du média. Ajustez ensuite la position de manière à ce qu’une face ne soit pas divisée.
      VW7_Tiling-LayoutArea

      1. Alignez le pointeur sur la ligne de pannelisation (ligne bleue) dans l’aperçu de la zone de mise en page.

        RAPPEL Alignez le pointeur sur la ligne de contour (ligne rouge) et faites-le glisser vers l’intérieur pour découper l’image et modifier la partie imprimée.

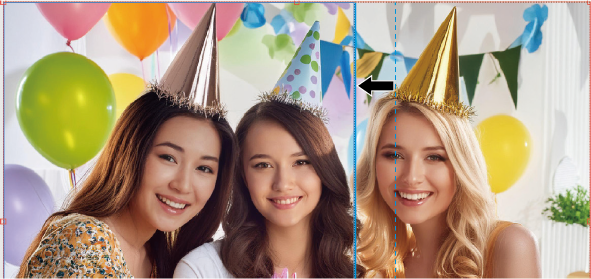

      2. Faites glisser la ligne de pannelisation et déplacez-la à l’endroit où vous souhaitez diviser l’image.
        VW7_Tiling-LayoutArea-Slide

        Si vous souhaitez diviser davantage l’image horizontalement, alignez le pointeur sur la ligne rouge du bord droit ou gauche, et faites glisser la ligne.

      3. Pour aussi diviser l’image verticalement, alignez le pointeur sur la ligne rouge sur le bord inférieur ou supérieur de l’aperçu et faites glisser la ligne.

    • Taille du panneau

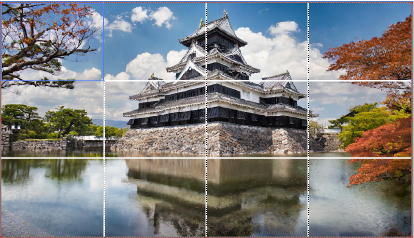

      Divise la tâche de façon égale, à la taille spécifiée, avec l’origine dans le coin supérieur gauche du média. Il est possible que les panneaux du bord droit et inférieur soient plus petits que la taille indiquée.
      BlackCastle

      Sélectionnez la taille du panneau dans Taille. Si vous souhaitez définir une taille autre que les tailles standards, sélectionnez COUPE personnalisée ou ROULEAU personnalisé, puis saisissez la largeur et la longueur.

    • Nombre de panneaux
      Divise la tâche en un nombre de tuiles spécifié avec Horizontal et Vertical. Tous les panneaux ont la même taille.
      BlackCastle2

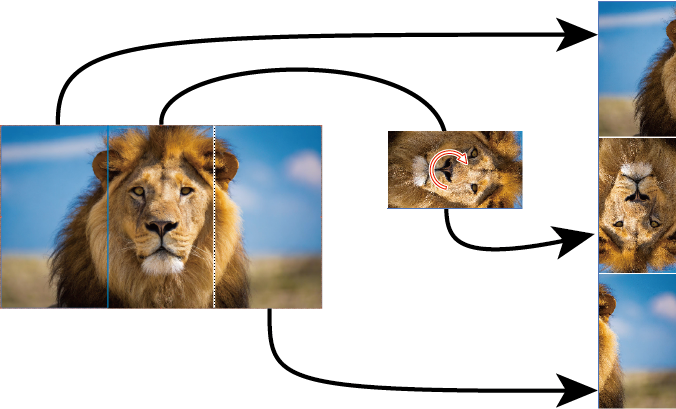

      Cochez la case Placement alterné pour faire pivoter les panneaux des colonnes paires de 180 degrés. La différence de couleur des coutures sera ainsi moins visible lorsque les panneaux sont mis ensemble.
      LionSample_

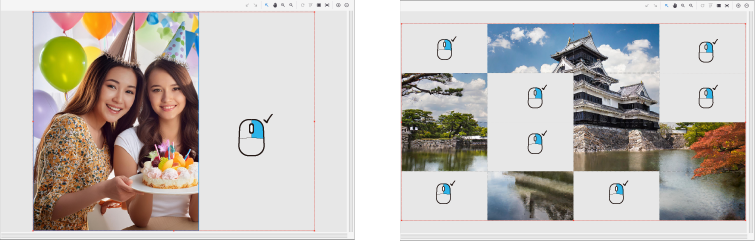

    RAPPEL Vous pouvez afficher ou masquer chaque panneau en cliquant dessus avec le bouton droit dans la zone de mise en page. Les panneaux masqués ne sont pas imprimés. Cependant, il n’est pas possible de faire en sorte que tous les panneaux ne soient pas imprimés.
    RightClick
  4. Cliquez sur VW7_Layout Mise en page.
    Vous pouvez utiliser la zone de mise en page pour vérifier comment l’image pannelisée est organisée sur le média.
    RAPPEL Pour organiser la mise en page, faites glisser directement l’aperçu de l’image pannelisée ou cliquez sur VW7-ICON_relocation ou sur VW7-ICON_alignment.
  5. Cliquez sur OK.
    Vous revenez à la fenêtre principale.
