Configuration des paramètres de coupe pour les données d’impression en mode paysage

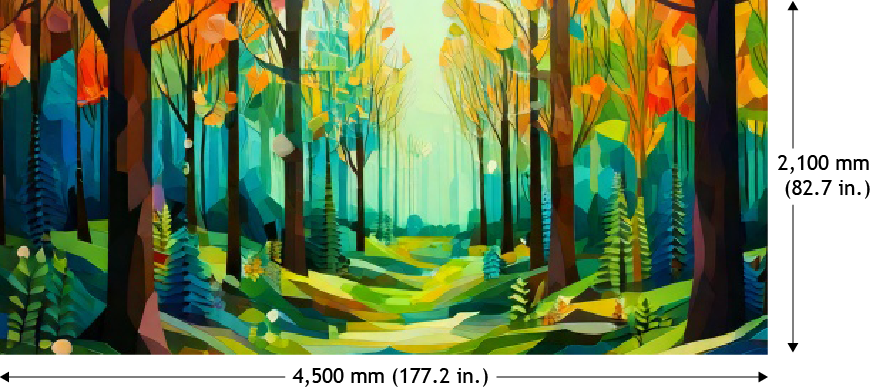

Séparez et imprimez les données d’impression. Retirez ensuite le média et coupez-le avec un massicot fabriqué par Fotoba ou une entreprise similaire. À titre d’exemple, ce chapitre présente la procédure pour séparer verticalement les données d’impression suivantes en trois parties et pour définir les repères de coupe Fotoba.
WoodsWall
Procédure
  1. Ajoutez les données d’impression à la liste des tâches.
  2. Utilisez l’une des méthodes ci-dessous pour ouvrir la fenêtre Paramètres des tâches.
    • Double-cliquez sur la tâche à définir.
    • Faites un clic droit sur la tâche à définir, puis cliquez sur Editer le projet - Paramètres des tâches.
    • Quand une tâche est sélectionnée, cliquez sur VW7_JobMenu1 à gauche de la zone d’outils des tâches, puis sur VW7_Customize Paramètres des tâches.
  3. Cliquez sur VW7-ICON_Mark Repère.
  4. Réglez les éléments suivants à l’aide de Repères .
    • Type : Marques de traits de coupe FOTOBA
    • Emplacement d’impression : Cochez les cases Haut, Bas, Droite et Gauche.
  5. Cliquez sur VW7-ICON_CripandTile Coupe Mosaïque.
  6. Sélectionnez Nombre de panneaux pour Pannelisation, puis configurez les paramètres suivants.
    • Horizontal : 3
    • Placement alterné : Sélectionné
  7. Réglez les éléments suivants à l’aide de Superposition.
    • Type : TOUS les coins
    • Longueur de la ligne de coupe : 0
  8. Cliquez sur OK.
    Vous revenez à la fenêtre principale.
  9. Faites un clic droit sur une tâche, puis cliquez sur Editer le projet - Générer une tâche d’ajustement de la position de coupe.

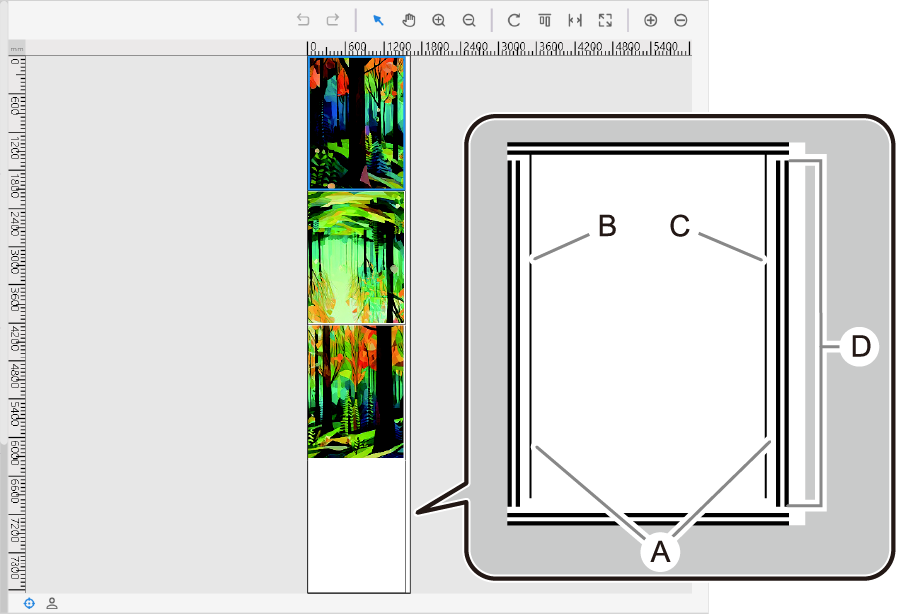

    CutAdjustJob
    ALigne d’ajustement de position de coupe (largeur de ligne : 0,1 mm)
    BLigne d’ajustement du côté gauche (ligne qui ne tient pas compte du chevauchement)
    CLigne d’ajustement du côté droit (ligne qui ne tient pas compte du chevauchement)
    DLa même longueur que les repères Fotoba
Une tâche imbriquée comprenant la tâche d’ajustement de la position de coupe est créée. Après l’impression, chargez le média sur la machine de découpe, réglez les positions de coupe, puis découpez le média.
