拼接打印时附加重叠宽度

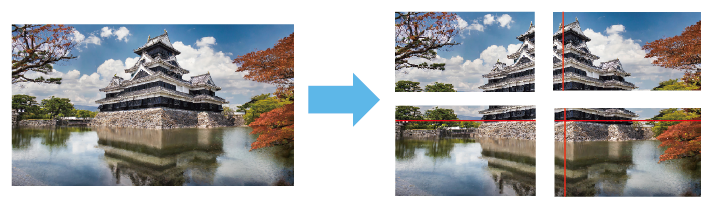

要将大型作业拼接打印（平铺打印）时，将重叠宽度附加至拼接的部分（拼接块）。
Norishiro-description_BC
可单独在上、下、左、右设置重叠位置（A）。指定打印/不打印重叠线（B），需要打印时指定线宽和颜色。重叠的左右两侧会带有修剪标记（C）。
图 1. OverLapandCutLineDescription
A重叠
  • 在位置中指定附加重叠的位置。
  • 在尺寸（D）中将重叠宽度指定在 0.5～100 mm 之间。
B重叠线
  • 启用打印重叠线即可附加重叠线。
  • 在线宽中将重叠线的线宽指定在 0.1～0.5 mm 之间。
  • 在颜色设置中指定重叠线的颜色。
C修剪标记*1将修剪标记的长度（E）指定在 0～10 mm 之间。
*1 用于重叠粘贴后，沿着修剪标记切割介质，然后揭掉重叠部分的粘贴方法等。

此处针对作业而非队列文件夹进行设置。

步骤
  1. 执行以下任意操作，打开设置窗口。
    • 双击要设置的作业。
    • 右键单击要设置的作业，然后单击编辑设计 - 设置。
    • 在选择作业的状态下单击作业工具区域左侧的VW7_JobMenu1，然后单击VW7_Customize设置。
  2. 单击VW7_CripandTile裁剪与拼接。
  3. 参阅拼接图像进行拼接。
  4. 在重叠的位置中指定重叠位置。

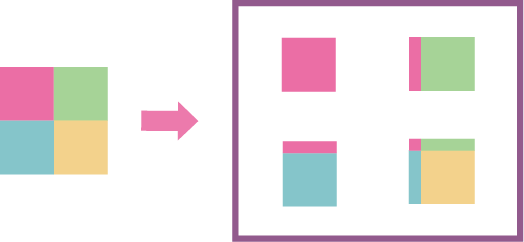

    • 从右下方开始粘贴时

      在各拼接块的顶部和左侧设置重叠宽度。粘贴右下方（黄色部分）后，再粘贴其余3张时设置该项。

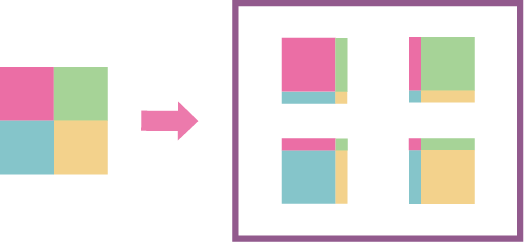

    • 尚未决定从哪里开始粘贴时

      在上下左右设置重叠宽度。这样可以从任意拼接块开始粘贴。

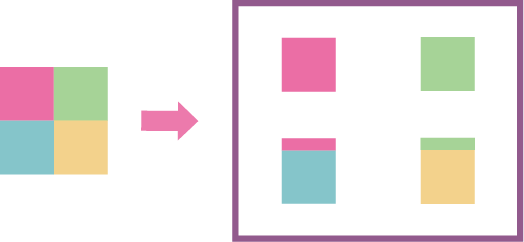

    • 在两张面板上粘贴时

      在下方设置重叠宽度。左右无需重叠，仅需上下重叠粘贴时设置该项。
      OverLap_Upside
  5. 进行重叠的高级设置。
    • 尺寸

      指定重叠的宽度。

    • 打印重叠线

      打印重叠线时，启用。

    • 线宽

      打印重叠线时，指定重叠线的线宽。

    • 颜色设置

      打印重叠线时，以CMYK或RGB的值指定重叠线的颜色。

  6. 打印修剪标记时，指定修剪标记的长度。
    不需要修剪标记时，请指定为 0 mm。
  7. 单击确定。
    返回主画面。
