測量圖表
根據測量圖表的方式，VersaWorks 中使用的測色儀可分為以下 5 種類型。
- X-Rite i1Pro / i1Pro 2 / i1Pro 3 以及 i1Pro 3 Plus
使用背板與尺規手動測量。詳細的作業操作記載於「步驟」中。
- X-Rite i1iO / i1iO 2 / i1iO 3 以及 i1iO 3 Plus透過自動量測工作台，自動測量圖表。請按照 VersaWorks 的指示測量。列舉主要特徵如下。
- 透過臂軸調整測色儀的高度（材質厚度）。
- 手動指定 3 處測量位置。
- 自動執行測色儀校正與測量。
- X-Rite i1iSis
自動量測色彩表。只需按照 VersaWorks 的步驟將色彩表插入設備，即可進行測量。
- Barbieri Spectro LFP qb
只需將圖表設置於工作台上，按照 VersaWorks 的指示操作，即可自動執行位置檢測與測量。
- Barbieri Spectro pad請按照 VersaWorks 與觸控螢幕（Barbieri）的指示進行測量。列舉主要特徵如下。
- 測量時，將測色儀發出的紅外線與要測量的列對齊後進行測量。
- 透過速度計調整測色儀的移動速度。
- 可指定測量方向。
重要 關於測量用圖表，請注意以下事項。
- 請在噴嘴無堵塞的狀態下列印圖表。
- 請充分乾燥。
此處記載使用 X-Rite i1Pro 3 測量設定檔圖表的方法。
步驟
- 設定測色儀。
- 列印色彩表。
因色彩比對或相近色尋找器等不同，需要的色彩表會有所不同。但測量重點皆相同。
- 測量。

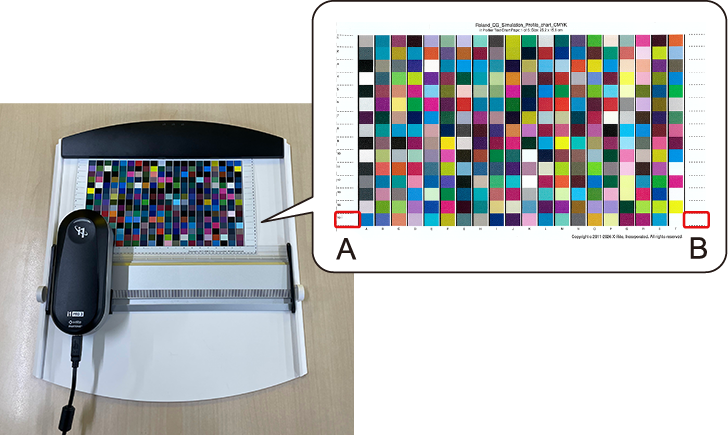

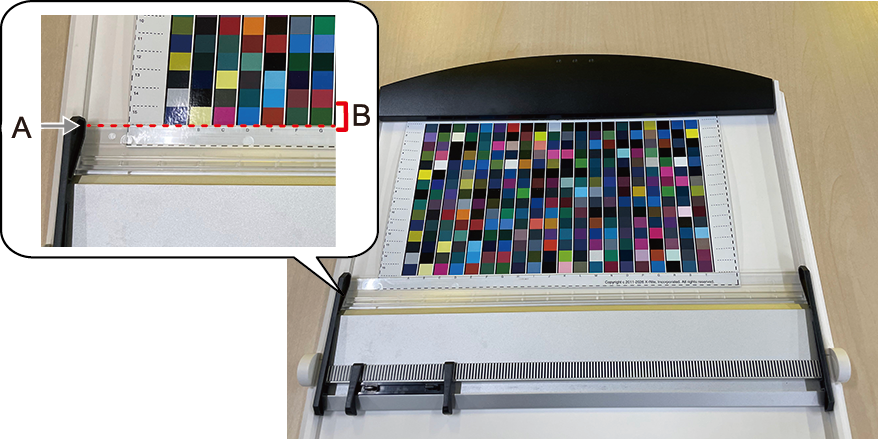

- 將圖表安裝至背板，並設置掃描尺規。請將掃描尺規的上端（A）與最下方圖表欄（B）的下端對齊。為避免測量部分刮傷或髒污，由下往上進行測量。

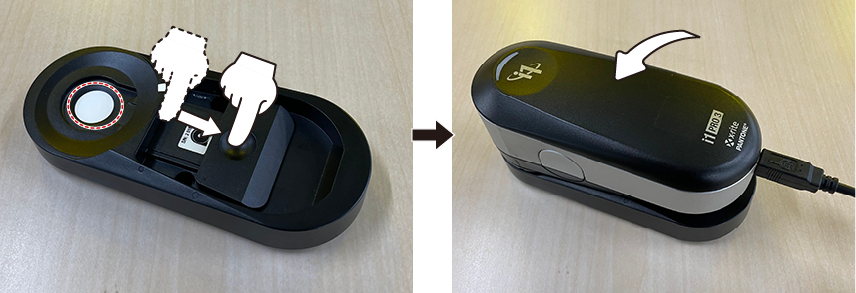

- 校正測色儀。請按照 VersaWorks 的視窗校正測色儀。將測色儀設置於校正板上，按一下校正。
圖 1. 準備校正板

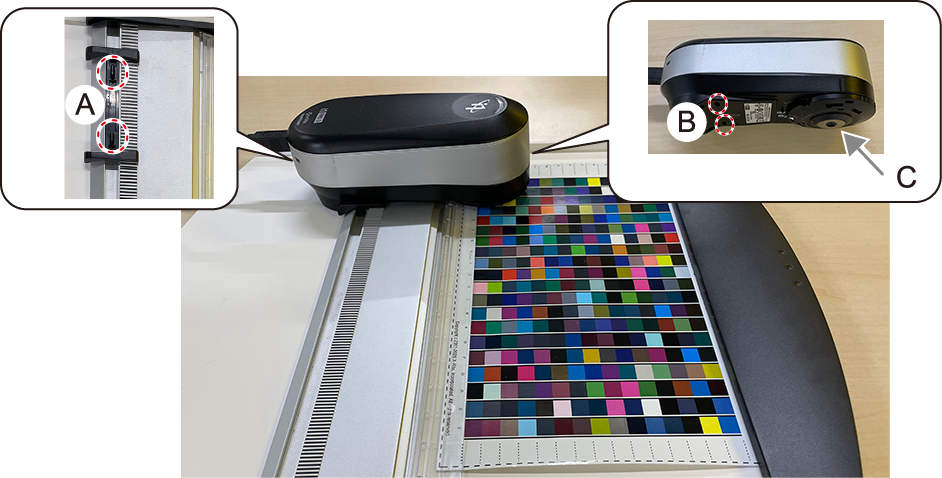

- 將測色儀安裝至掃描尺規。將尺規的突起（A）與測色儀的孔（B）對準後安裝，測色儀的量測部位（C）即會對準要測量的圖表欄。
- 將測色儀與圖表的開始位置對齊。
- 開始位置（A）位於圖表最左端黑線的左側，結束位置（B）位於最右端黑線的右側。
註 設定檔圖表以外的圖表，其開始位置與結束位置也與設定檔圖表相同。
- 開始位置（A）位於圖表最左端黑線的左側，結束位置（B）位於最右端黑線的右側。

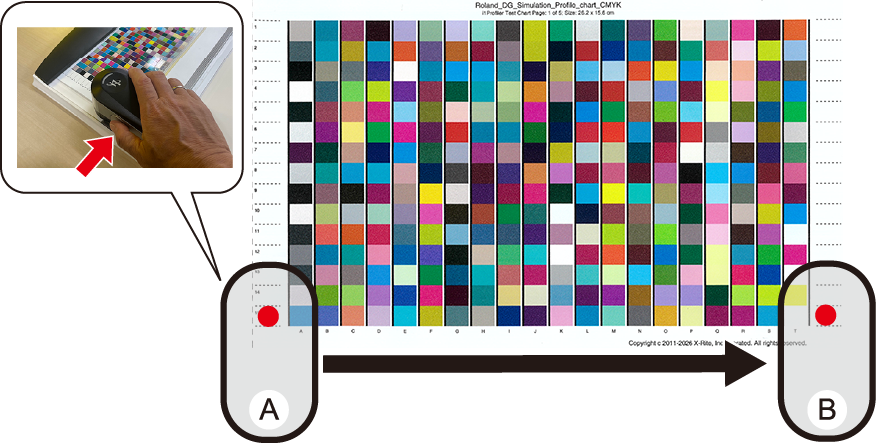

- 按以下步驟進行測量。
- 按一下測量。
- 在開始位置（A）按下按鈕。
- 按住按鈕，緩慢移動至結束位置（B）。（參考標準：每秒約 10 cm）
- 放開按鈕。
- 即會在 VersaWorks 上顯示測量是否成功。
- 若測量失敗，請按照視窗上的指示重新測量。
- 測量所有欄。
- 將圖表安裝至背板，並設置掃描尺規。
圖表清單
作為參考資料，以下列出 VersaWorks 使用的圖表。可能因機型與油墨類型等而與實際的色彩表不同。

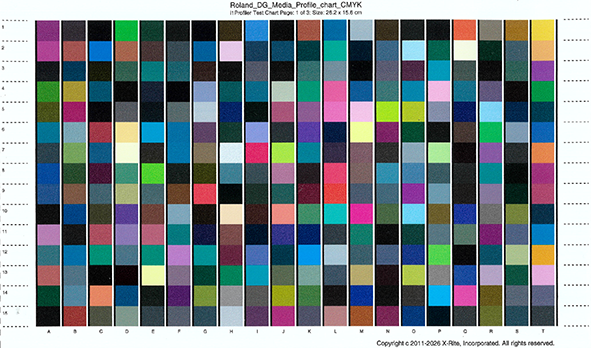

- 設定檔圖表用於建立模擬目標設定檔或材質設定檔。

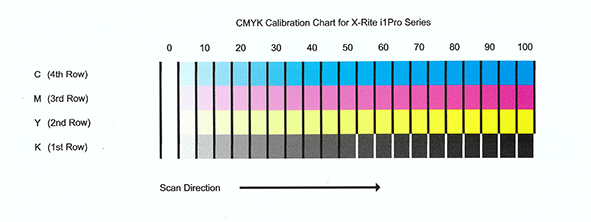

- 校正圖表用於量測油墨濃度。

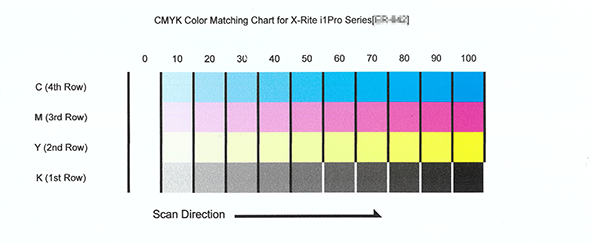

- 色彩比對圖表用於建立基準印表機資料與對象印表機資料。

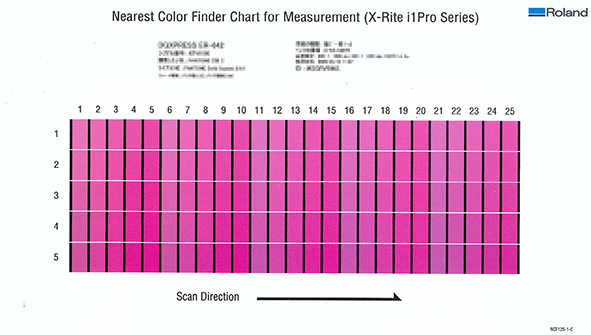

- 相近色尋找器的測量用圖表用於在調整專色輸出色彩的相近色尋找器中的測量。
