Realização da medição de cores em gráficos

Os instrumentos de medição utilizados no VersaWorks estão agrupados nas cinco categorias a seguir, de acordo com a forma como realizam a medição de cores dos gráficos.

X-Rite i1Pro/i1Pro 2/i1Pro 3 e i1Pro 3 Plus
Realize a medição de cores manualmente com uma placa e uma régua. As etapas detalhadas estão descritas na seção “Procedimento”.
X-Rite i1iO/i1iO 2/i1iO 3 e i1iO 3 Plus
Realize a medição de cor dos gráficos automaticamente com uma mesa de medição automática. Realize a medição de cor conforme indicado nas instruções mostradas no VersaWorks. As principais características estão listadas a seguir.
- A altura do instrumento de medição (a espessura do papel) é ajustada por meio do eixo do braço.
- Três posições de medição de cor são especificadas manualmente.
- O instrumento de medição é calibrado e a medição de cor é realizada automaticamente.
X-Rite i1iSis
Meça automaticamente os gráficos de cores. Para realizar a medição de cor, basta inserir o gráfico de cores no dispositivo, seguindo o procedimento descrito no VersaWorks.
Barbieri Spectro LFP qb
Para detectar automaticamente as posições e realizar a medição de cor, basta colocar o gráfico sobre a mesa e seguir as instruções mostradas no VersaWorks.
Barbieri Spectro pad
Realize a medição de cor conforme indicado nas instruções mostradas no VersaWorks e na tela sensível ao toque (Barbieri). As principais características estão listadas a seguir.
- A medição de cor é realizada por meio da correspondência entre o raio infravermelho emitido pelo instrumento de medição e a linha cuja cor será medida.
- A velocidade de deslocamento do instrumento de medição é ajustada por meio de um medidor de velocidade.
- É possível especificar a direção da medição de cor.

IMPORTANTE Preste atenção aos seguintes pontos relativos ao gráfico de medição de cor.

Imprima o gráfico sem que ocorra nenhuma perda de pontos dos bocais.
Seque bem o gráfico.

Esta seção apresenta o procedimento para realizar a medição de cor de um gráfico de perfil utilizando o X-Rite i1Pro 3.

Procedimento

Defina o instrumento de medição.
1. Inicie o VersaWorks.
2. Na barra de menu, clique em Editar - Preferências.
3. Clique na guia Instrumento de medição e, em seguida, especifique os seguintes itens.
  - Para gráficos de cores ou Para cores diretas e especiais: Selecione o instrumento de medição a ser usado.
  - Para correspondência de cores da impressora: Selecione Use [Para gráficos de cores].
Imprima o gráfico de cores.
O gráfico de cores necessário varia de acordo com a finalidade, como a correspondência de cores ou a busca pela cor mais próxima. Os pontos principais para a medição de cores são os mesmos.
Realize a medição de cores.

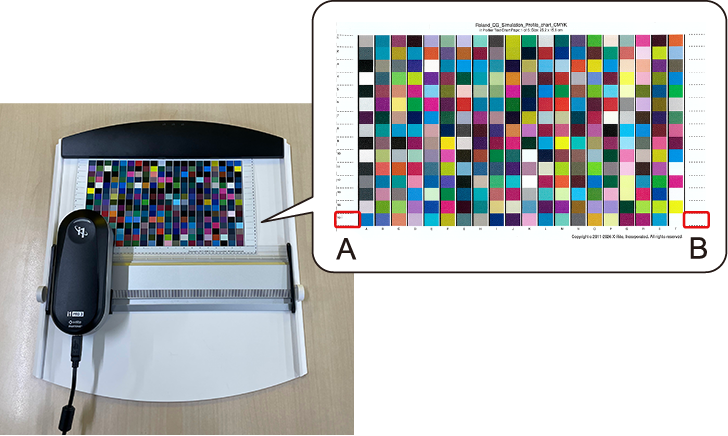

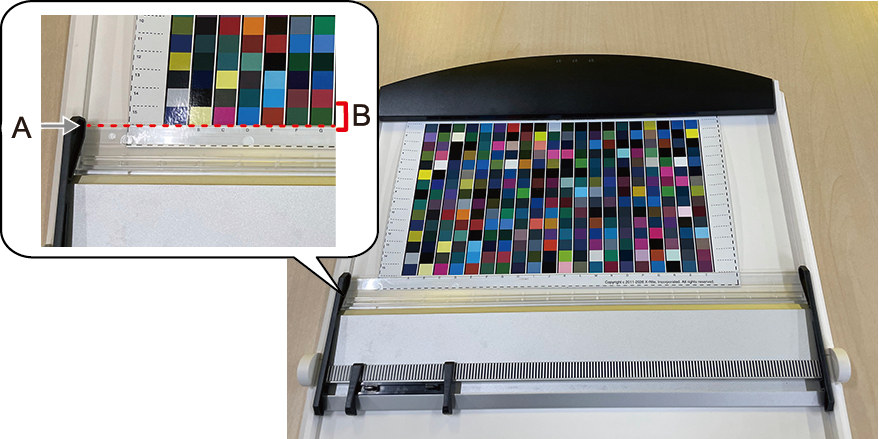

1. Prenda o gráfico na placa de suporte e, em seguida, posicione a régua de varredura no lugar.
  Alinhe a borda superior da régua de varredura (A) com a borda inferior da linha mais baixa do gráfico (B). A medição da cor é realizada de baixo para cima, a fim de evitar arranhões ou sujeira nas amostras que ainda não foram medidas.
2. Calibre o instrumento de medição.
  Calibre o instrumento de medição conforme indicado nas instruções mostradas na janela do VersaWorks. Posicione o instrumento de medição na placa de calibração e, em seguida, clique em Calibrar.

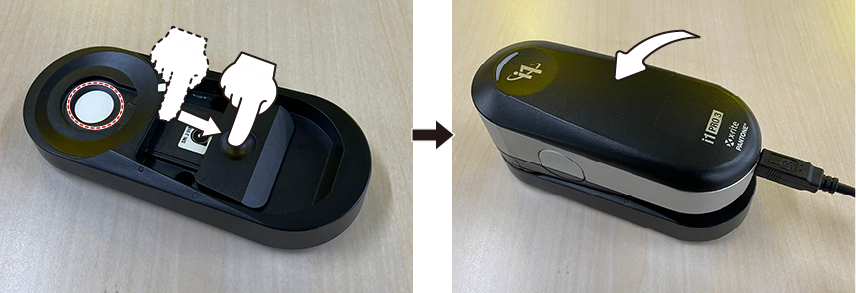

  Figura 1. Preparação da placa de calibração

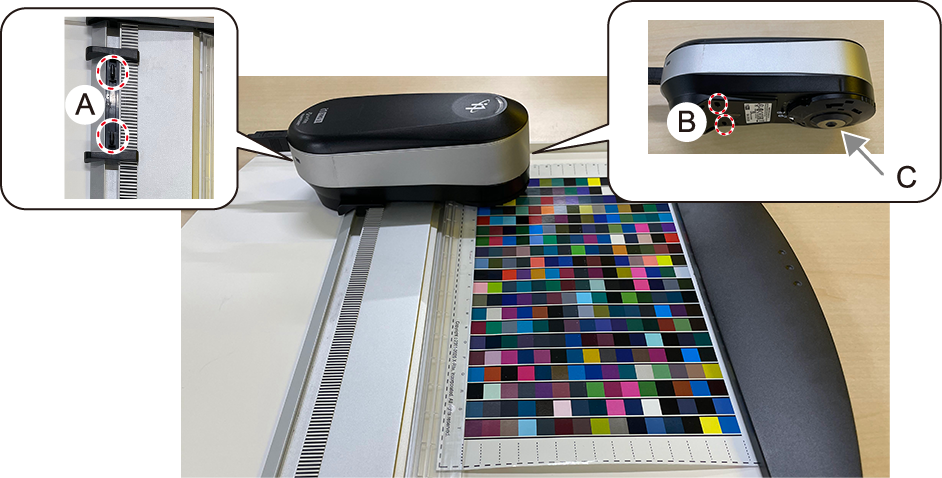

3. Prenda o instrumento de medição à régua de varredura.
  Se você alinhar as saliências da régua (A) com os orifícios do instrumento de medição (B) e fixar o instrumento de medição, a unidade de medição do instrumento (C) ficará alinhada com a linha do gráfico na qual se deve realizar a medição de cor.

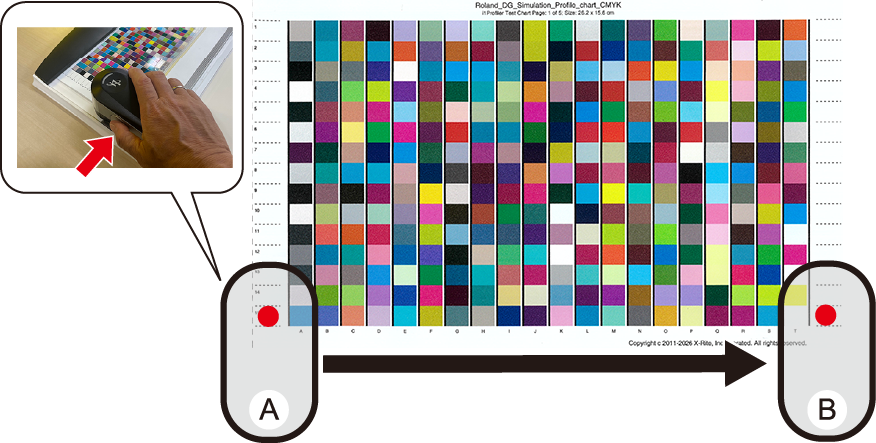

4. Coloque o instrumento de medição na posição inicial do gráfico.
  - A posição inicial (A) fica à esquerda da linha preta mais à esquerda no gráfico. A posição final (B) fica à direita da linha preta mais à direita.

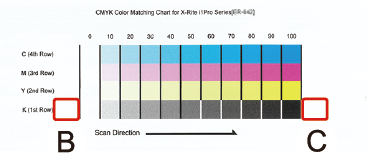

    NOTA Para gráficos que não sejam gráficos de perfil, as posições inicial e final são as mesmas descritas acima.
5. Siga o procedimento abaixo para realizar a medição de cor.
  1. Clique em Medir.
  2. Pressione o botão na posição inicial (A).
  3. Com o botão pressionado, desloque-se lentamente até a posição final (B). (Orientação: aproximadamente 10 cm por segundo)
  4. Solte o botão.
    O resultado da medição de cor é exibido no VersaWorks.
    Caso a medição de cor tenha falhado, repita a medição conforme indicado nas instruções mostradas na janela.
  5. Realize a medição de cor em todas as linhas.

Lista de gráficos

A título de referência, esta seção apresenta os gráficos utilizados no VersaWorks. Os gráficos de cores reais podem variar em relação ao que é mostrado aqui devido ao modelo, ao tipo de tinta e a fatores semelhantes.

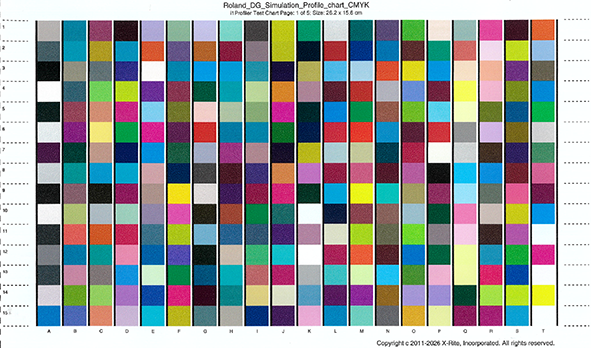

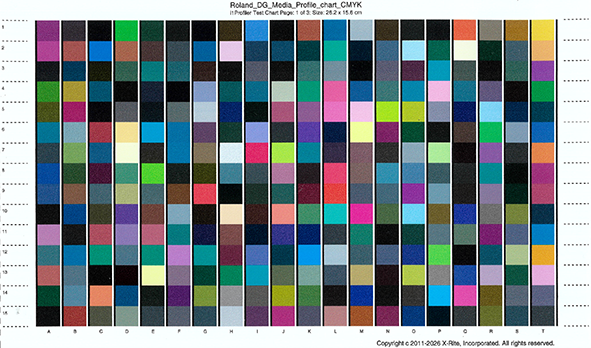

Gráfico de perfil
Use este gráfico para criar um perfil de simulação ou um perfil de papel.

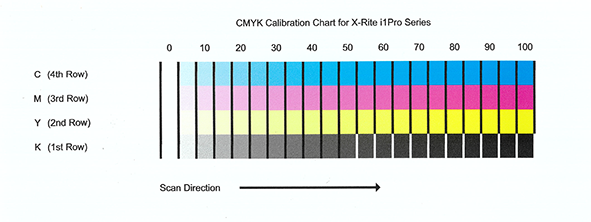

Gráfico de calibração
Use este gráfico para medir a densidade da tinta.

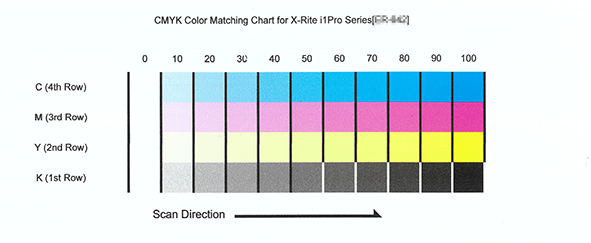

Gráfico de correspondência de cores
Use este gráfico ao criar Dados da impressora de referência ou Dados da impressora de destino.

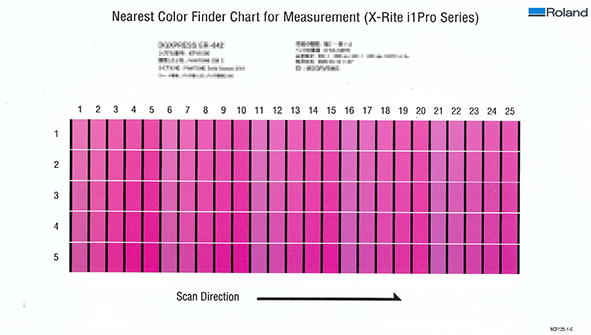

Gráfico de medição de cores para o localizador de cores mais próximo
Use este gráfico para a medição de cores com o localizador de cores mais próximo, que ajusta a cor de saída das cores diretas.
