차트 측정하기
VersaWorks에서 사용하는 측정 기기는 차트를 측정하는 방법에 따라 다음 5종류로 구분됩니다.
- X-Rite i1Pro / i1Pro 2 / i1Pro 3 및 i1Pro 3 Plus
보드와 룰러를 사용해 수동으로 측정합니다. 자세한 작업 내용은 "순서"에 나타냅니다.
- X-Rite i1iO / i1iO 2 / i1iO 3 및 i1iO 3 Plus자동 측정 테이블을 사용하여 자동으로 차트를 측정합니다. VersaWorks의 지시에 따라 측정하십시오. 주요 특징은 다음과 같습니다.
- 측정 기기 높이(미디어 두께)를 암 축으로 조정합니다.
- 측정 위치 3곳을 수동으로 지정합니다.
- 측정 기기의 교정과 측정을 자동으로 수행합니다.
- X-Rite i1iSis
색상 차트를 자동으로 계측합니다. VersaWorks의 순서에 따라 색상 차트를 기기에 삽입하기만 하면 측정합니다.
- Barbieri Spectro LFP qb
테이블에 차트를 세팅하고 VersaWorks의 지시에 따라 조작하기만 하면 자동으로 위치 검출 및 측정을 수행합니다.
- Barbieri Spectro padVersaWorks 및 터치스크린(Barbieri)의 지시에 따라 측정하십시오. 주요 특징은 다음과 같습니다.
- 측정 기기에서 나오는 적외선과 측정할 행을 맞춰 측정합니다.
- 속도계를 보면서 측정 기기를 움직이는 속도를 조정합니다.
- 측정 방향을 지정할 수 있습니다.
중요 측정용 차트에 대해서는 아래 사항에 주의하십시오.
- 노즐 누락이 없는 상태에서 차트를 인쇄하십시오.
- 확실히 건조시키십시오.
여기에서는 X-Rite i1Pro 3을 사용하여 프로필 차트를 측정하는 방법을 기재합니다.
순서
- 측정 기기의 설정을 구성합니다.
- 색상 차트를 인쇄합니다.
색상 매칭 및 유사색 파인더 등에 따라 필요한 색상 차트가 달라집니다. 측정의 핵심은 모두 동일합니다.
- 측정합니다.

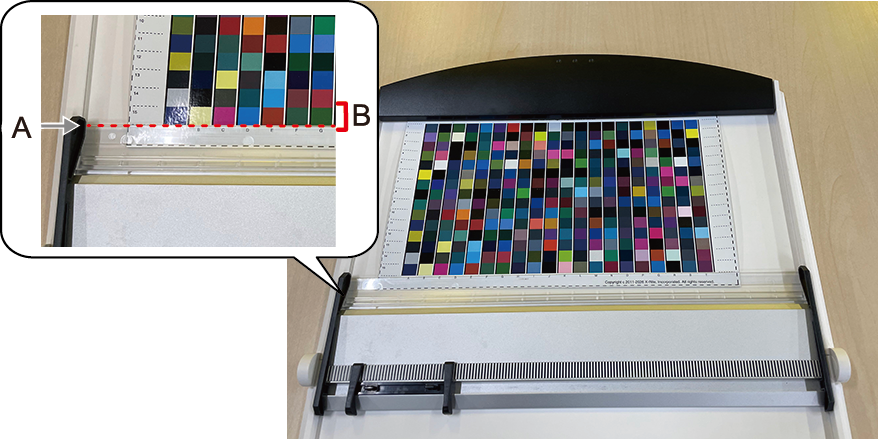

- 차트를 배킹 보드에 부착하고 스캐닝 룰러를 세팅합니다.스캐닝 룰러의 위쪽 끝(A)과 맨 아래 차트 열(B)의 아래쪽 끝을 맞추십시오. 측정부에 흠집이 생기거나 오염되지 않도록 측정은 아래에서 위로 진행합니다.

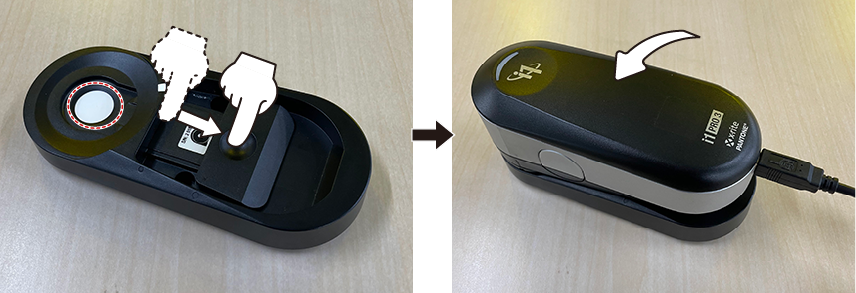

- 측정 기기를 교정합니다.VersaWorks 화면에 따라 측정 기기를 교정하십시오. 캘리브레이션 플레이트 위에 측정 기기를 세팅하고 보정을 클릭합니다.
그림 1. 캘리브레이션 플레이트 준비

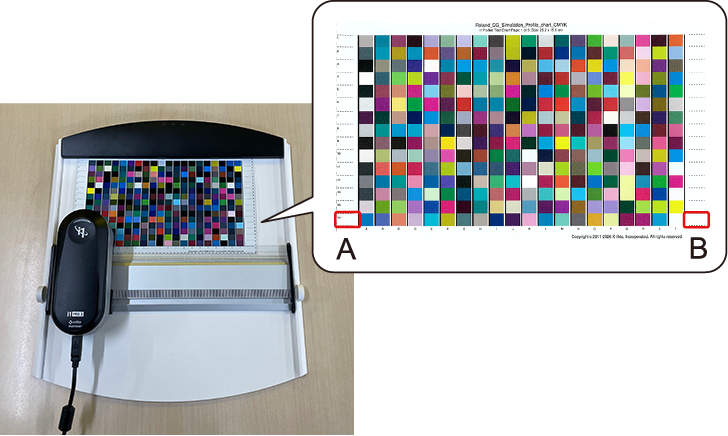

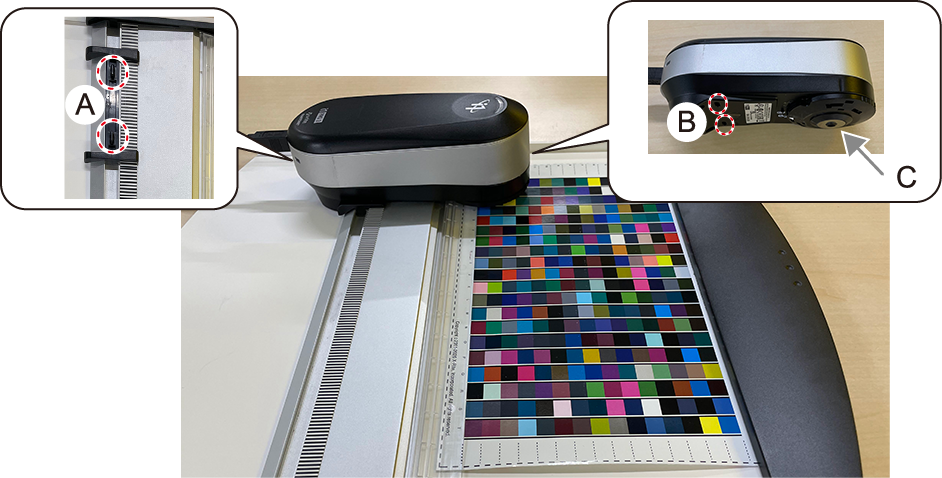

- 측정 기기를 스캐닝 룰러에 장착합니다.룰러의 돌기(A)와 측정 기기의 구멍(B)을 맞춰 장착하면 측정 기기의 계측부(C)가 측정할 차트 열에 맞춰집니다.
- 차트의 시작 위치에 측정 기기를 배치합니다.
- 시작 위치(A)는 차트의 가장 왼쪽에 있는 검은색 선의 왼쪽, 종료 위치(B)는 가장 오른쪽에 있는 검은색 선의 오른쪽입니다.

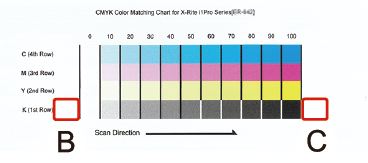

참고 프로필 차트 이외의 차트도 시작 위치와 종료 위치는 동일합니다.
- 시작 위치(A)는 차트의 가장 왼쪽에 있는 검은색 선의 왼쪽, 종료 위치(B)는 가장 오른쪽에 있는 검은색 선의 오른쪽입니다.

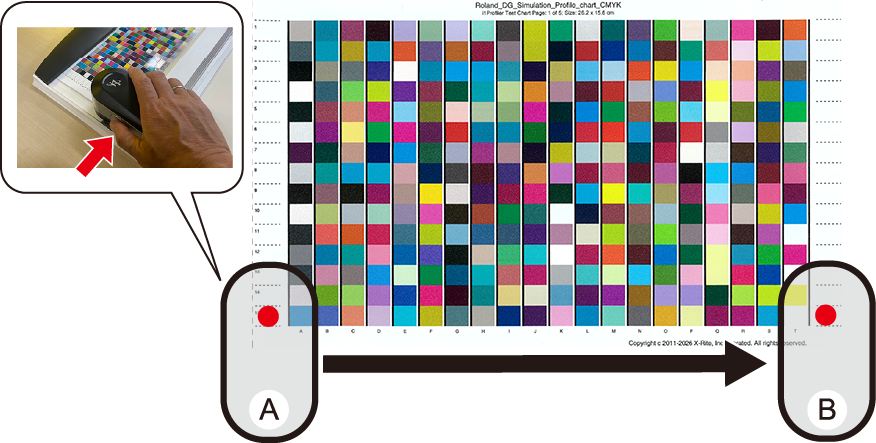

- 다음 순서로 측정합니다.
- 측정을 클릭합니다.
- 시작 위치(A)에서 버튼을 누릅니다.
- 버튼을 누른 상태로 종료 위치(B)까지 천천히 이동합니다. (기준: 1초에 10 cm 정도)
- 버튼에서 손을 뗍니다.
- 측정 성공 여부는 VersaWorks에 표시됩니다.
- 측정에 실패한 경우에는 화면의 지시에 따라 재측정하십시오.
- 모든 열을 측정합니다.
- 차트를 배킹 보드에 부착하고 스캐닝 룰러를 세팅합니다.
차트 목록
참고 자료로 VersaWorks에서 사용하는 차트를 나타냅니다. 모델이나 잉크 유형 등에 따라 실제 색상 차트와 다를 수 있습니다.

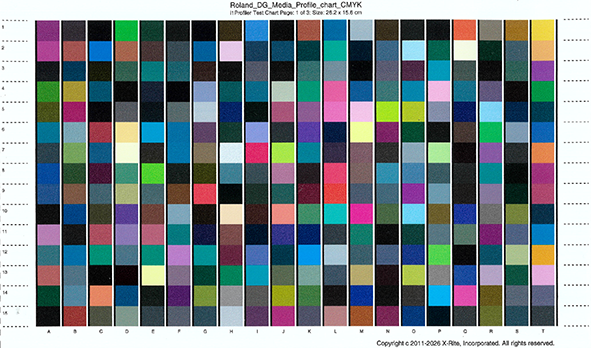

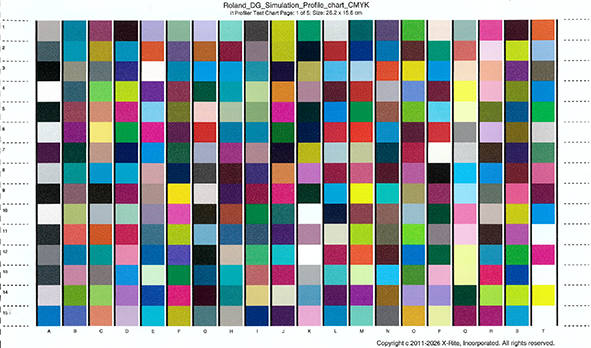

- 프로필 차트시뮬레이션 프로필 또는 미디어 프로필을 만들 때 사용합니다.

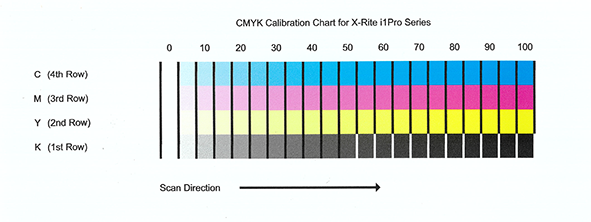

- 캘리브레이션 차트잉크 농도를 측정할 때 사용합니다.

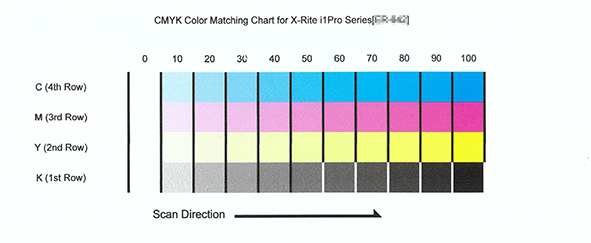

- 색상 매칭 차트기준 프린터 데이터 및 대상 프린터 데이터를 만들 때 사용합니다.

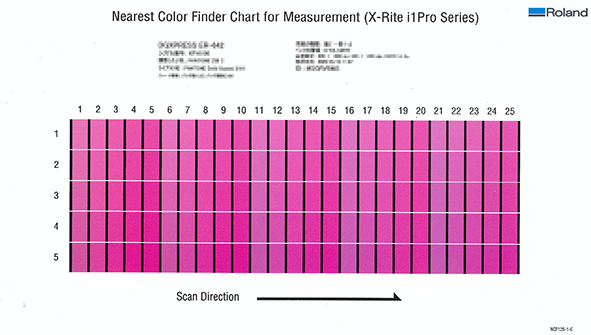

- 유사색 파인더의 측정용 차트별색의 출력 색상을 조정하는 유사색 파인더에서 측정용으로 사용합니다.
