Esecuzione della misurazione del colore dei grafici

Gli strumenti di misurazione utilizzati in VersaWorks sono suddivisi nelle cinque categorie seguenti in base alla modalità di misurazione del colore dei grafici.

X-Rite i1Pro/i1Pro 2/i1Pro 3 e i1Pro 3 Plus
Eseguire manualmente la misurazione del colore con il pannello di supporto e il righello. Le operazioni dettagliate sono descritte nella sezione “Procedura”.
X-Rite i1iO/i1iO 2/i1iO 3 e i1iO 3 Plus
Eseguire automaticamente la misurazione del colore dei grafici mediante un piano di misurazione automatico. Eseguire la misurazione del colore come indicato nelle istruzioni visualizzate in VersaWorks. Le caratteristiche principali sono le seguenti.
- L’altezza dello strumento di misurazione (ossia lo spessore del materiale) viene regolata mediante l’asse del braccio.
- Le tre posizioni per la misurazione del colore vengono specificate manualmente.
- La calibrazione dello strumento di misurazione e la successiva misurazione del colore vengono eseguite automaticamente.
X-Rite i1iSis
Eseguire automaticamente la misurazione delle tabelle dei colori. Per eseguire la misurazione del colore, è sufficiente inserire la tabella dei colori nel dispositivo seguendo la procedura indicata in VersaWorks.
Barbieri Spectro LFP qb
Per rilevare automaticamente le posizioni ed eseguire la misurazione del colore, è sufficiente posizionare il grafico sul piano ed eseguire le operazioni seguendo le istruzioni visualizzate in VersaWorks.
Barbieri Spectro pad
Eseguire la misurazione del colore seguendo le istruzioni visualizzate in VersaWorks e sul touch screen (Barbieri). Le caratteristiche principali sono le seguenti.
- La misurazione del colore viene eseguita allineando il raggio infrarosso emesso dallo strumento di misurazione alla riga del grafico da sottoporre a misurazione.
- La velocità di spostamento dello strumento di misurazione viene impostata mediante l’apposito regolatore.
- È possibile specificare la direzione di misurazione del colore.

IMPORTANTE Prestare attenzione ai seguenti aspetti relativi al grafico utilizzato per la misurazione del colore.

Stampare il grafico senza alcuna caduta dell’ugello.
Asciugare accuratamente il grafico.

Questa sezione descrive come utilizzare X-Rite i1Pro 3 per misurare il colore di un grafico di creazione del profilo.

Procedura

Impostare lo strumento di misurazione.
1. Avviare VersaWorks.
2. Nella barra dei menu, fare clic su Modifica - Preferenze.
3. Fare clic sulla scheda Strumento di misurazione, quindi specificare le voci seguenti.
  - Per tabelle dei colori o Per colori spot e colori speciali: Selezionare lo strumento di misurazione da utilizzare.
  - Per la corrispondenza dei colori della stampante: Selezionare Utilizzare [Per tabelle dei colori].
Stampare la tabella dei colori.
La tabella dei colori da utilizzare varia in base allo scopo, ad esempio la corrispondenza dei colori o l’uso dello strumento di ricerca del colore più vicino. Gli aspetti fondamentali della misurazione del colore sono gli stessi.
Eseguire la misurazione del colore.
1. Fissare il grafico al pannello di supporto, quindi posizionare il righello di scansione.

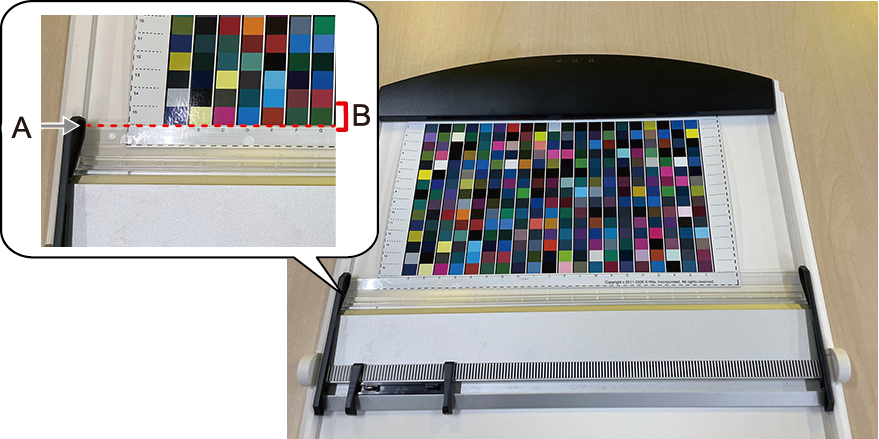

  Allineare il bordo superiore del righello di scansione (A) con il bordo inferiore dell’ultima riga del grafico (B). La misurazione del colore procede dal basso verso l’alto, in modo da non graffiare né sporcare le patch non ancora misurate.
2. Calibrare lo strumento di misurazione.
  Calibrare lo strumento di misurazione seguendo le istruzioni visualizzate nella finestra di VersaWorks. Posizionare lo strumento di misurazione sulla piastra di calibrazione, quindi fare clic su Calibra.

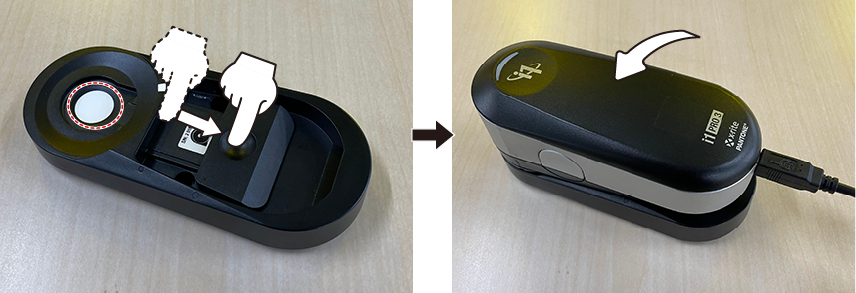

  Figura 1. Preparazione della piastra di calibrazione
3. Fissare lo strumento di misurazione al righello di scansione.

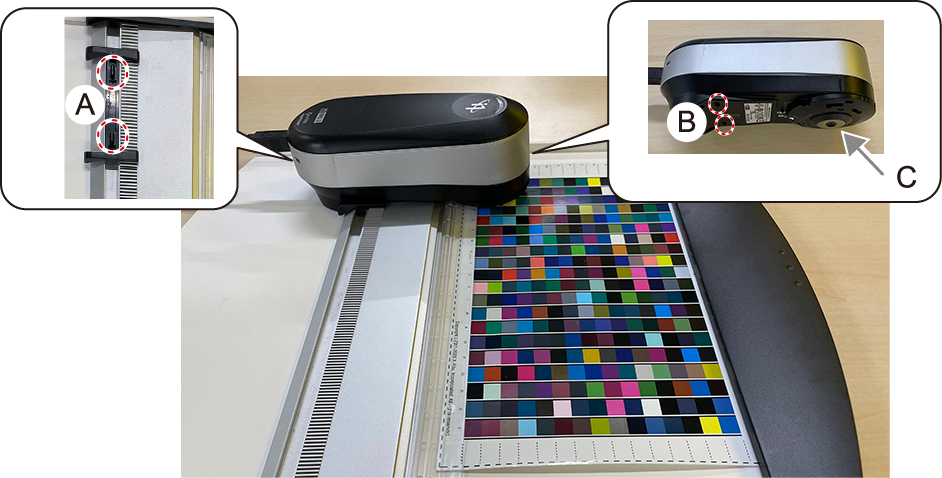

  Allineare le sporgenze del righello (A) ai fori dello strumento di misurazione (B), quindi fissare lo strumento: in questo modo, l’unità di misurazione (C) sarà allineata alla riga del grafico da misurare.
4. Posizionare lo strumento di misurazione nella posizione iniziale del grafico.

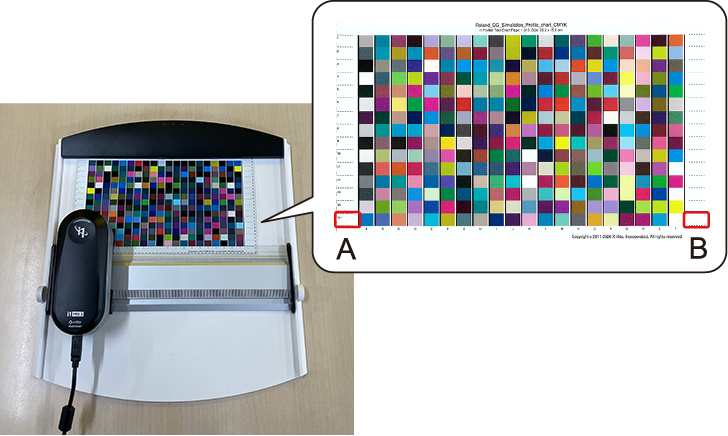

  - La posizione iniziale (A) si trova a sinistra della linea nera all’estremità sinistra del grafico. La posizione finale (B) si trova a destra della linea nera all’estremità destra del grafico.

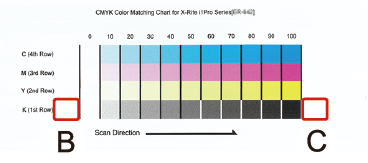

    MEMO Per i grafici diversi da quelli di creazione del profilo, le posizioni iniziale e finale corrispondono a quelle descritte in precedenza.
5. Per eseguire la misurazione del colore, attenersi alla procedura seguente.

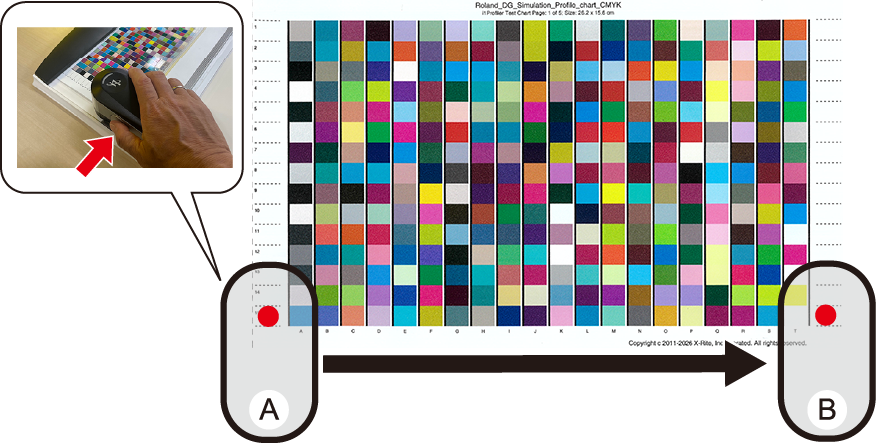

  1. Fare clic su Misura.
  2. Premere il pulsante nella posizione iniziale (A).
  3. Tenendo premuto il pulsante, spostare lentamente lo strumento fino alla posizione finale (B). (Velocità indicativa: circa 10 cm al secondo)
  4. Rilasciare il pulsante.
    Il risultato della misurazione del colore viene visualizzato in VersaWorks.
    Se la misurazione del colore non va a buon fine, ripeterla seguendo le istruzioni visualizzate nella finestra.
  5. Eseguire la misurazione del colore su tutte le righe.

Elenco dei grafici

A titolo di riferimento, questa sezione mostra i grafici utilizzati in VersaWorks. Le tabelle dei colori effettivamente utilizzate possono differire da quelle qui illustrate a seconda del modello, del tipo di inchiostro e di altri fattori.

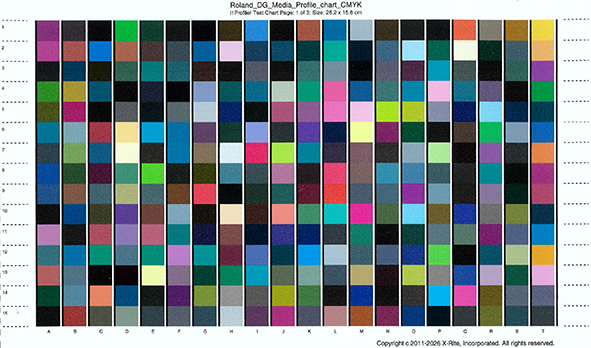

Grafico di creazione del profilo

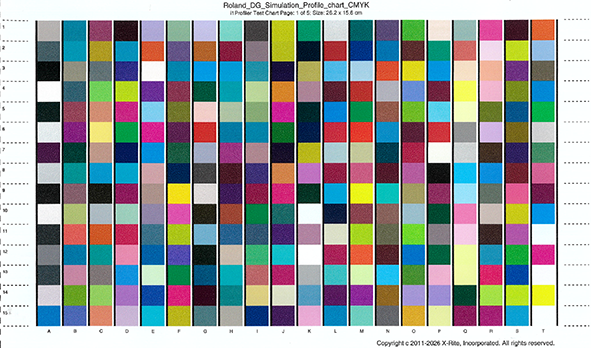

Utilizzare questo grafico per creare un profilo di simulazione o un profilo del materiale.
Grafico di calibrazione

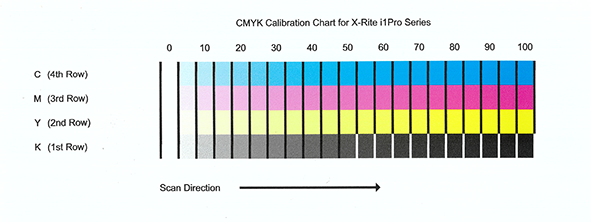

Utilizzare questo grafico per misurare la densità dell’inchiostro.

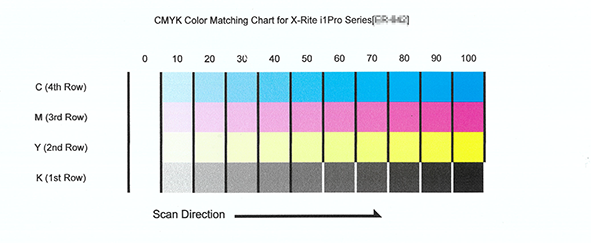

Grafico di corrispondenza dei colori
Utilizzare questo grafico per creare Dati della stampante di riferimento o Dati della stampante di destinazione.

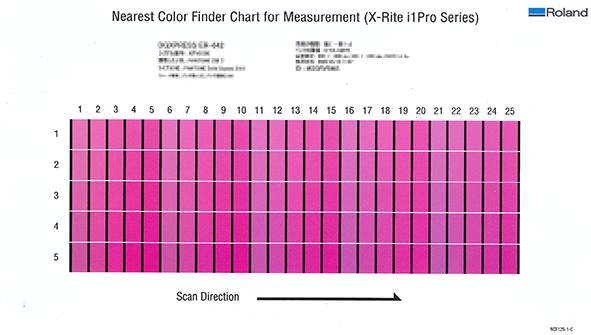

Grafico di misurazione del colore per lo strumento di ricerca del colore più vicino
Utilizzare questo grafico per misurare il colore con lo strumento di ricerca del colore più vicino, che consente di regolare il colore di uscita dei colori spot.
