Mesure des couleurs des chartes

Les instruments de mesure utilisés dans VersaWorks sont regroupés en cinq catégories, comme suit, en fonction de la manière dont ils effectuent la mesure des couleurs des chartes.

X-Rite i1Pro/i1Pro 2/i1Pro 3 et i1Pro 3 Plus
Effectuez la mesure de couleur manuellement à l’aide d’une planche et d’une règle. Les étapes détaillées sont décrites dans « Procédure ».
X-Rite i1iO/i1iO 2/i1iO 3 et i1iO 3 Plus
Effectuez automatiquement la mesure des couleurs des chartes à l’aide d’une table de mesure automatique. Effectuez la mesure de la couleur comme indiqué dans les instructions affichées dans VersaWorks. Les principales caractéristiques sont énumérées ci-dessous.
- La hauteur de l’instrument de mesure (l’épaisseur du média) est réglée à l’aide de l’axe du bras.
- Trois positions de mesure de couleur sont définies manuellement.
- L’instrument de mesure est calibré et la mesure des couleurs s’effectue automatiquement.
X-Rite i1iSis
Mesurez des chartes de couleurs automatiquement. Pour effectuer une mesure de couleurs, il vous suffit d’insérer la charte de couleurs dans le dispositif en suivant la procédure indiquée dans VersaWorks.
Barbieri Spectro LFP qb
Pour détecter automatiquement les positions et effectuer la mesure des couleurs, il vous suffit de placer la charte sur la table et de suivre les instructions affichées dans VersaWorks.
Barbieri Spectro pad
Effectuez la mesure de la couleur comme indiqué dans les instructions affichées dans VersaWorks et sur l’écran tactile (Barbieri). Les principales caractéristiques sont énumérées ci-dessous.
- La mesure de couleur s’effectue en alignant le rayon infrarouge émis par l’instrument de mesure avec la rangée dont la couleur doit être mesurée.
- La vitesse de déplacement de l’instrument de mesure est réglée à l’aide d’un régulateur de vitesse.
- Il est possible de définir la direction de mesure de la couleur.

IMPORTANT Faites attention aux points suivants concernant la charte pour la mesure de la couleur.

Imprimez la charte sans perte de points de buses.
Séchez soigneusement la charte.

Le présent chapitre décrit la procédure à suivre pour effectuer la mesure des couleurs d’une charte de profils à l’aide de l’X-Rite i1Pro 3.

Procédure

Configurez l’instrument de mesure.
1. Démarrez VersaWorks.
2. Dans la barre de menu, cliquez sur Edition - Préférences.
3. Cliquez sur l’onglet Instrument de mesure, puis indiquez les éléments suivants.
  - Pour les chartes de couleurs ou Pour les couleurs d'accompagnement et les couleurs spéciales : Sélectionnez l’instrument de mesure à utiliser.
  - Pour la correspondance des couleurs de l’imprimante : Sélectionnez Utiliser [Pour les chartes de couleurs].
Imprimez la charte de couleurs.
La charte de couleurs requise varie en fonction de l’usage prévu, qu’il s’agisse de la correspondance des couleurs ou de la recherche de la couleur la plus proche. Les principes fondamentaux de la mesure de la couleur restent les mêmes.
Effectuez une mesure de la couleur.
1. Fixez la charte sur le panneau de support, puis mettez la règle de mesure en place.

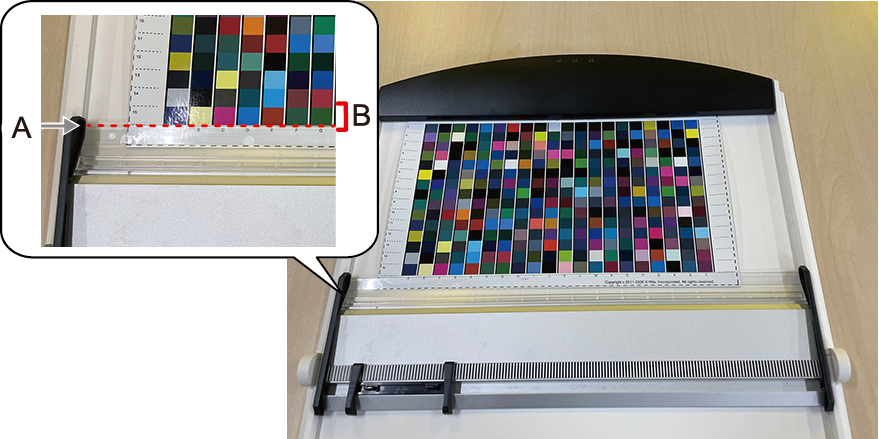

  Alignez le bord supérieur de la règle de mesure (A) avec le bord inférieur de la ligne la plus basse de la charte (B). La mesure de la couleur s’effectue de bas en haut pour éviter de rayer ou de salir les échantillons qui n’ont pas encore été mesurés.
2. Calibrez l’instrument de mesure.

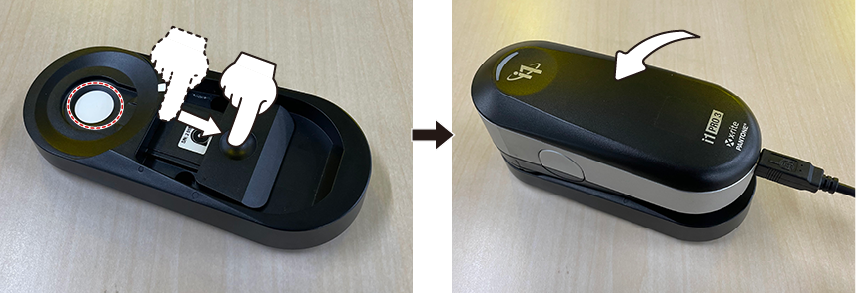

  Calibrez l’instrument de mesure en suivant les instructions affichées dans la fenêtre VersaWorks. Placez l’instrument de mesure sur la plaque de calibration, puis cliquez sur Calibrer.
  Figure 1. Préparation de la plaque de calibration
3. Fixez l’instrument de mesure à la règle de mesure.

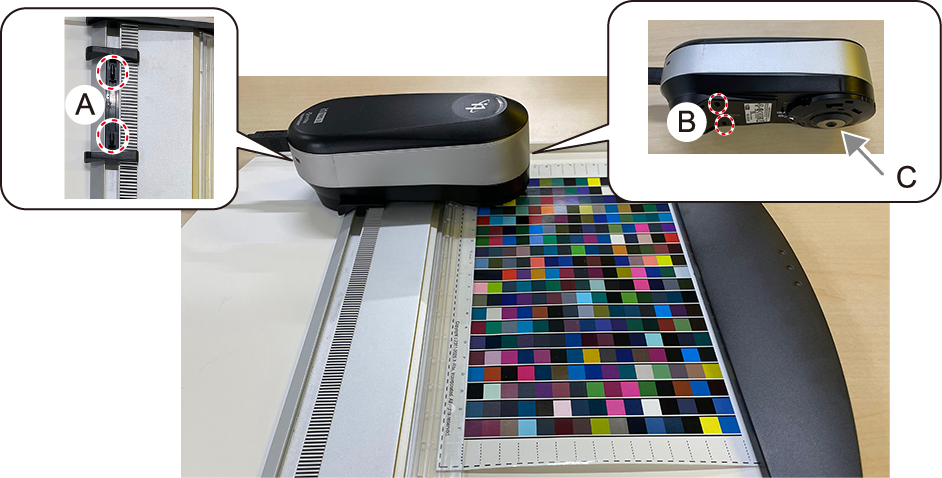

  Si vous alignez les saillies de la règle (A) avec les trous de l’instrument de mesure (B) et que vous fixez ce dernier, l’unité de mesure de l’instrument (C) sera alignée avec la ligne de la charte sur laquelle vous devez effectuer la mesure de couleur.
4. Placez l’instrument de mesure à la position de départ de la charte.

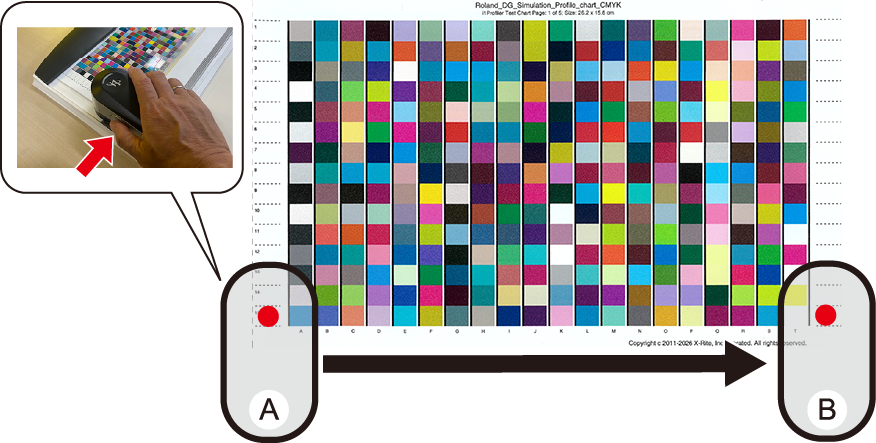

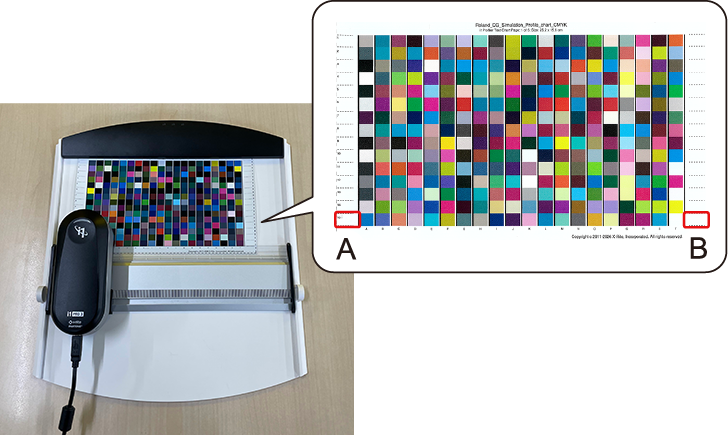

  - La position de départ (A) est à gauche de la ligne noire la plus à gauche sur la charte. La position finale (B) est à droite de la ligne noire la plus à droite.

    RAPPEL Pour les chartes autres que les chartes de profils, les positions de départ et finale sont les mêmes que celles décrites ci-dessus.
5. Suivez la procédure ci-dessous pour effectuer une mesure des couleurs.
  1. Cliquez sur Mesure.
  2. Appuyez sur le bouton à la position de départ (A).
  3. Tout en maintenant le bouton enfoncé, bougez lentement jusqu’à la position finale (B). (Recommandé : environ 10 cm par seconde)
  4. Relâchez le bouton.
    Le résultat de la mesure des couleurs s’affiche dans VersaWorks.
    Si la mesure de la couleur a échoué, recommencez la mesure en suivant les instructions affichées dans la fenêtre.
  5. Effectuez des mesures de couleur sur toutes les lignes.

Liste des chartes

À titre de référence, cette section présente les chartes utilisées dans VersaWorks. Les chartes de couleurs réelles peuvent différer de celles présentées ici en raison du modèle, du type d’encre et d’autres facteurs similaires.

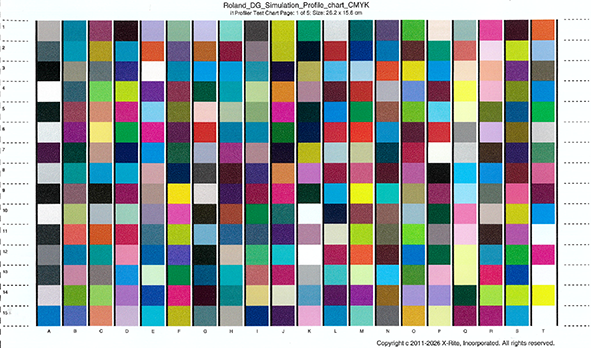

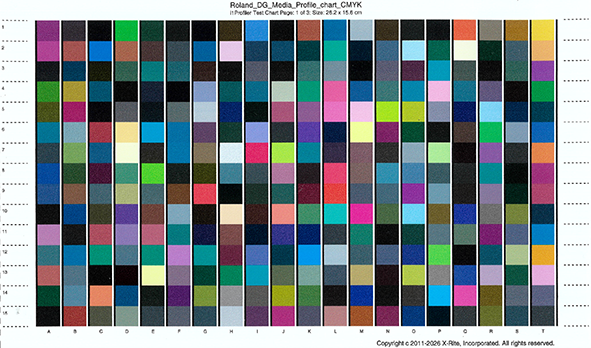

Charte de profils
Utilisez cette charte pour créer un profil de simulation ou un profil de média.

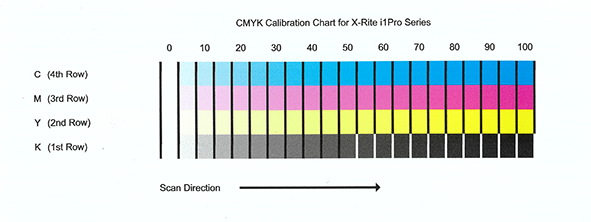

Charte de calibration
Utilisez cette charte pour mesurer la densité de l’encre.

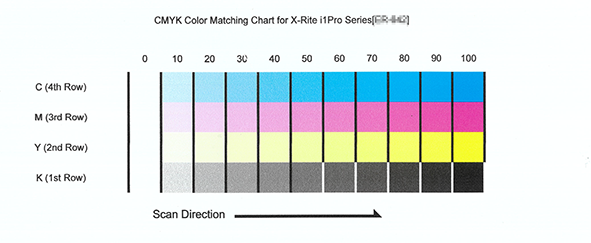

Charte de correspondance des couleurs
Utilisez cette charte lorsque vous créez des Données de l'imprimante de reference ou Données de l'imprimante cible.

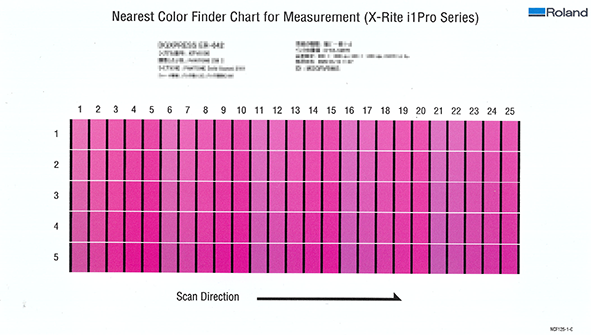

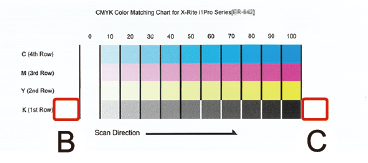

Charte de mesure des couleurs pour l’outil de recherche de couleur la plus proche
Utilisez cette charte pour mesurer les couleurs à l’aide de l’outil de recherche de couleur la plus proche, qui permet d’ajuster la couleur de sortie des couleurs d’accompagnement.
