Realizar la medición del color de los diagramas
Los instrumentos de medida utilizados en VersaWorks se agrupan en las siguientes cinco categorías según la forma en que realizan la medición del color de los diagramas.
- X-Rite i1Pro/i1Pro 2/i1Pro 3 e i1Pro 3 Plus
Realice la medición del color manualmente con una tabla y una regla. Las instrucciones detalladas se indican en el apartado «Procedimiento».
- X-Rite i1iO/i1iO 2/i1iO 3 e i1iO 3 PlusRealice la medición del color de los diagramas de forma automática mediante una mesa de medición automática. Realice la medición del color como se indica en las instrucciones que se muestran en VersaWorks. A continuación se enumeran las principales características.
- La altura del instrumento de medida (el espesor del material) se ajusta mediante el eje del brazo.
- Se especifican manualmente tres posiciones de medición del color.
- El instrumento de medida está calibrado y la medición del color se realiza de forma automática.
- X-Rite i1iSis
Mida automáticamente los diagramas de color. Para realizar la medición del color, solo tiene que insertar el diagrama de color en el dispositivo siguiendo el procedimiento indicado en VersaWorks.
- Barbieri Spectro LFP qb
Para detectar automáticamente las posiciones y realizar la medición del color, solo tiene que colocar el diagrama sobre la mesa y seguir las instrucciones que se indican en VersaWorks.
- Barbieri Spectro padRealice la medición del color como se indica en las instrucciones que se muestran en VersaWorks y en la pantalla táctil (Barbieri). A continuación se enumeran las principales características.
- La medición del color se realiza mediante la coincidencia del rayo infrarrojo emitido por el instrumento de medida con la fila cuyo color se va a medir.
- La velocidad a la que se desplaza el instrumento de medida se ajusta mediante un medidor de velocidad.
- Se puede especificar la dirección de medición del color.
- Imprima el diagrama sin falta de puntos del inyector.
- Seque bien el diagrama.
En esta sección se describe el procedimiento para realizar la medición del color de un diagrama de perfil utilizando el X-Rite i1Pro 3.
- Ajuste el instrumento de medida.
- Imprima el diagrama de color.
El diagrama de color requerido varía dependiendo de la finalidad, como la correspondencia de color o el buscador de color más cercano. Los puntos principales para la medición del color son los mismos.
- Realice la medición del color.

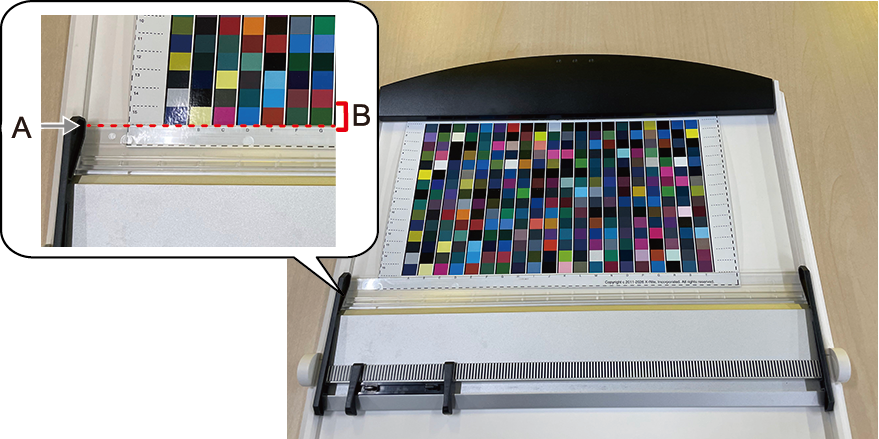

- Fije el diagrama a la tabla de soporte y, a continuación, coloque la regla de escaneo en su sitio.Alinee el borde superior de la regla de escaneo (A) con el borde inferior de la fila más baja del diagrama (B). La medición del color se realiza de abajo hacia arriba para evitar rayar o ensuciar los parches que aún no se han medido.

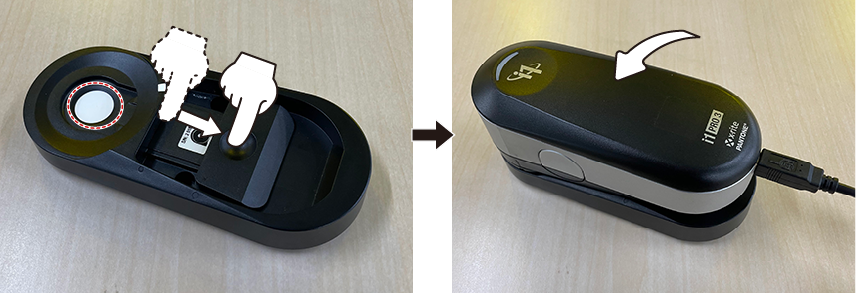

- Calibre el instrumento de medida.Calibre el instrumento de medida como se indica en las instrucciones que se muestran en la ventana de VersaWorks. Coloque el instrumento de medida en su sitio sobre la placa de calibración y, a continuación, haga clic en Calibrar.
Figura 1. Preparación de la placa de calibración

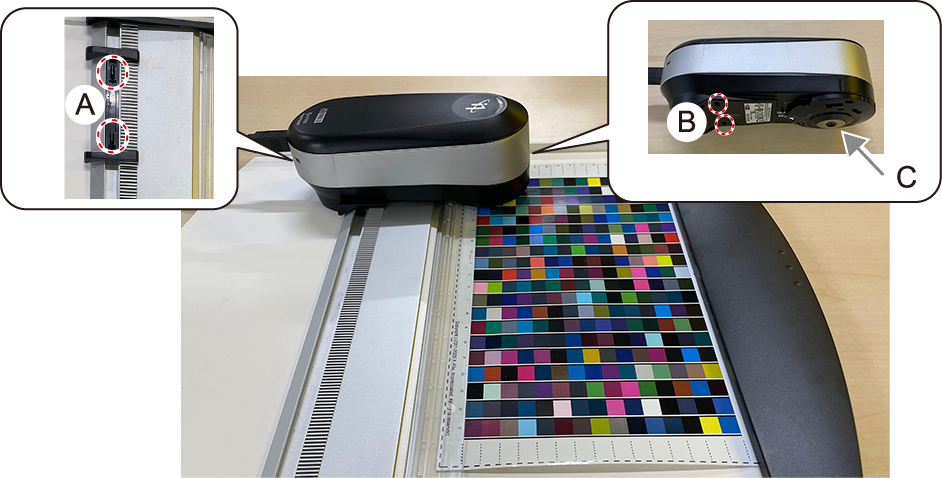

- Fije el instrumento de medida a la regla de escaneo.Si alinea los salientes de la regla (A) con los orificios del instrumento de medida (B) y fija dicho instrumento de medida, la unidad de medición del instrumento de medida (C) quedará alineada con la fila del diagrama en la que debe realizarse la medición del color.
- Coloque el instrumento de medida en la posición inicial del diagrama.

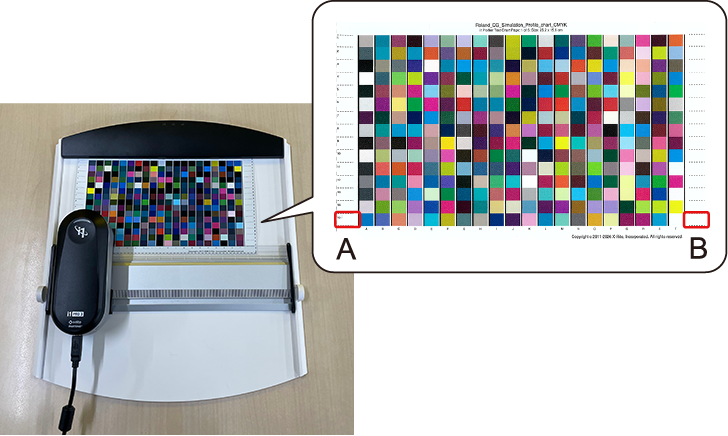

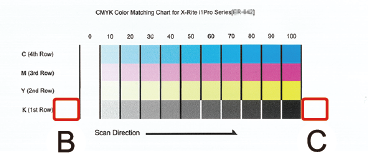

- La posición inicial (A) se encuentra a la izquierda de la línea negra situada más a la izquierda del diagrama. La posición final (B) se encuentra a la derecha de la línea negra situada más a la derecha.
NOTA En el caso de los diagramas que no sean diagramas de perfil, las posiciones inicial y final son las mismas que las descritas anteriormente.
- La posición inicial (A) se encuentra a la izquierda de la línea negra situada más a la izquierda del diagrama. La posición final (B) se encuentra a la derecha de la línea negra situada más a la derecha.
- Siga el procedimiento que se indica a continuación para realizar la medición del color.
- Haga clic en Medición.
- Pulse el botón en la posición inicial (A).

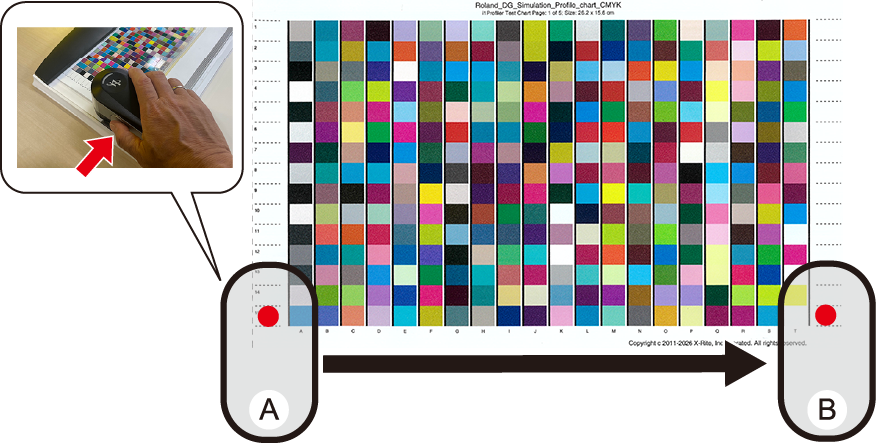

- Mantenga pulsado el botón y desplácese lentamente hasta la posición final (B). (Pautas: aproximadamente 10 cm por segundo)
- Suelte el botón.
- El resultado de la medición del color se muestra en VersaWorks.
- Si la medición del color ha fallado, vuelva a realizarla como se indica en las instrucciones que se muestran en la ventana.
- Realice mediciones de color en todas las filas.
- Fije el diagrama a la tabla de soporte y, a continuación, coloque la regla de escaneo en su sitio.
Lista de diagramas
A modo de referencia, en esta sección se muestran los diagramas que se utilizan en VersaWorks. Los diagramas de color reales pueden diferir de los que se muestran aquí debido al modelo, al tipo de tinta y a otros factores similares.

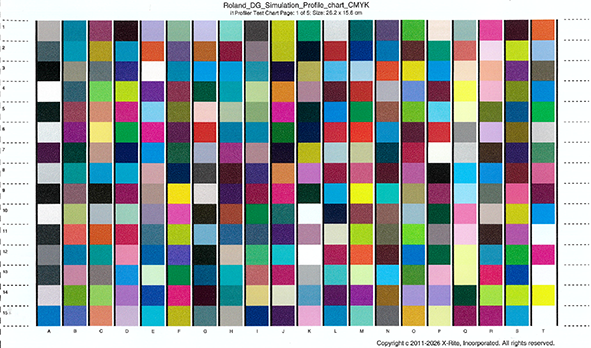

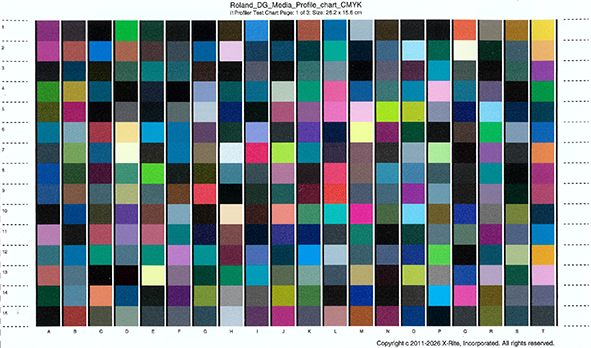

- Diagrama de perfilUtilice este diagrama para crear un perfil de simulación o un perfil de material.

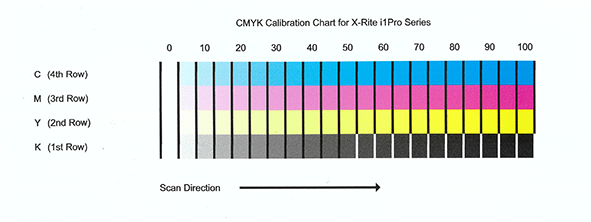

- Diagrama de calibraciónUtilice este diagrama para medir la densidad de la tinta.

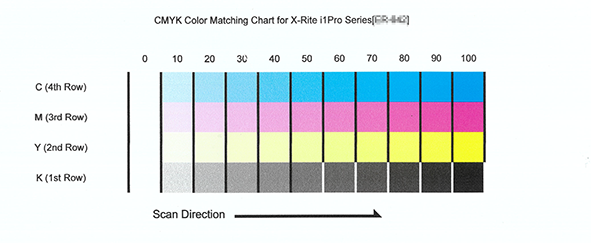

- Diagrama de correspondencia de colorUtilice este diagrama al crear Datos de referencia de impresora o Datos objetivos de impresora.

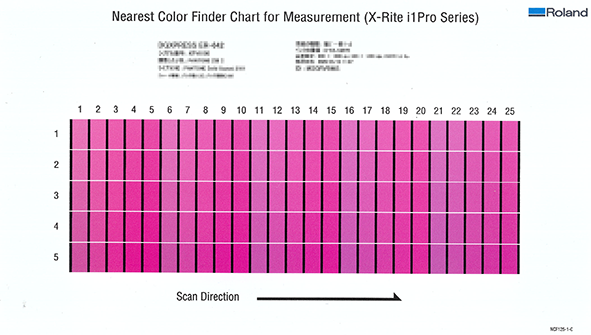

- Diagrama de medición de color para el buscador de color más cercanoUtilice este diagrama para medir el color con el buscador de color más cercano, que ajusta el color de salida de los colores planos.
