Durchführen von Farbmessungen von Tabellen

Die in VersaWorks verwendeten Messinstrumente werden entsprechend der Art und Weise, wie sie die Farbmessung von Tabellen durchführen, in die folgenden fünf Kategorien unterteilt.

  • X-Rite i1Pro/i1Pro 2/i1Pro 3 und i1Pro 3 Plus

    Führen Sie die Farbmessung manuell mit einem Brett und einem Lineal durch. Die einzelnen Schritte sind unter „Vorgehensweise“ beschrieben.

  • X-Rite i1iO/i1iO 2/i1iO 3 und i1iO 3 Plus
    Führen Sie die Farbmessung von Tabellen automatisch mithilfe eines automatischen Messtisches durch. Führen Sie die Farbmessung gemäß den Anweisungen in VersaWorks durch. Die wichtigsten Merkmale sind im Folgenden aufgeführt.
    • Die Höhe des Messinstruments (die Dicke des Mediums) wird über die Achse der Halterung eingestellt.
    • Es werden drei Farbmesspositionen manuell festgelegt.
    • Das Messinstrument wird kalibriert und die Farbmessung erfolgt automatisch.
  • X-Rite i1iSis

    Farbtabellen automatisch vermessen. Um eine Farbmessung durchzuführen, legen Sie die Farbtabelle einfach gemäß der in VersaWorks beschriebenen Vorgehensweise in das Gerät ein.

  • Barbieri Spectro LFP qb

    Um Positionen automatisch zu erkennen und Farbmessungen durchzuführen, legen Sie die Tabelle einfach auf den Tisch und befolgen Sie die Anweisungen in VersaWorks.

  • Barbieri Spectro pad
    Führen Sie die Farbmessung gemäß den Anweisungen in VersaWorks und auf dem Touchscreen (Barbieri) durch. Die wichtigsten Merkmale sind im Folgenden aufgeführt.
    • Die Farbmessung erfolgt durch die Ausrichtung des vom Messinstrument ausgesendeten Infrarotstrahls auf die Zeile, deren Farbe gemessen werden soll.
    • Die Geschwindigkeit, mit der sich das Messinstrument bewegt, wird mithilfe eines Geschwindigkeitsmessers eingestellt.
    • Die Richtung der Farbmessung kann festgelegt werden.
WICHTIG Bitte beachten Sie die folgenden Punkte bezüglich der Tabelle zur Farbmessung.
  • Drucken Sie die Tabelle ohne Nozzleausfall aus.
  • Trocknen Sie die Tabelle gründlich ab.

In diesem Abschnitt wird die Vorgehensweise zur Farbmessung einer Profiltabelle mit dem X-Rite i1Pro 3 beschrieben.

Vorgehensweise
  1. Definieren Sie das Messinstrument.
    1. Starten Sie VersaWorks.
    2. Klicken Sie in der Menüleiste auf Bearbeiten - Voreinstellungen.
    3. Klicken Sie auf die Registerkarte Messinstrument und legen Sie anschließend die folgenden Menüpunkte fest.
      • Für Farbtabellen oder Für Spot- und Spezialfarben: Wählen Sie das zu verwendende Messinstrument aus.
      • Für Drucker-Farbanpassung: Wählen Sie Verwenden Sie [Für Farbtabellen] aus.
  2. Drucken Sie die Farbtabelle.

    Die benötigte Farbtabelle hängt vom jeweiligen Verwendungszweck ab, beispielsweise der Farbanpassung oder dem Nearest Color Finder. Die wichtigsten Punkte bei der Farbmessung sind dieselben.

  3. Führen Sie eine Farbmessung durch.

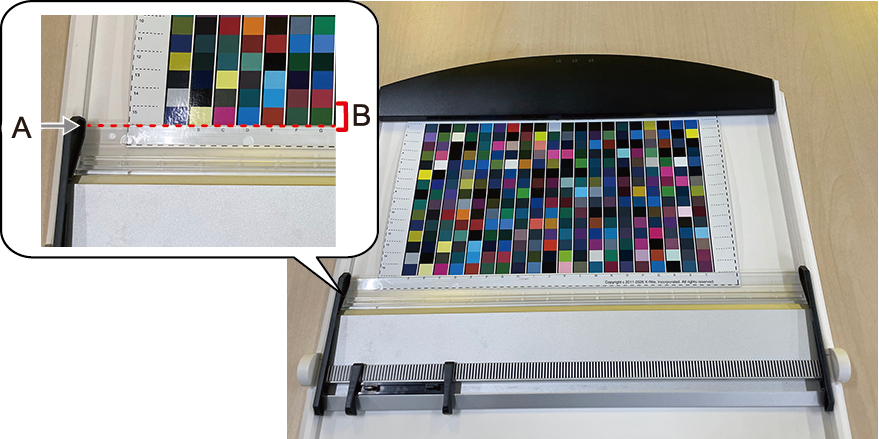

    1. Befestigen Sie die Tabelle an der Unterlage und setzen Sie anschließend das Scanlineal an.
      Richten Sie die Oberkante des Scanlineals (A) am unteren Rand der untersten Zeile der Tabelle (B) aus. Die Farbmessung erfolgt von unten nach oben, um Kratzer oder Verschmutzungen an den noch nicht gemessenen Farbfeldern zu vermeiden.
      SetRooler
    2. Kalibrieren Sie das Messinstrument.

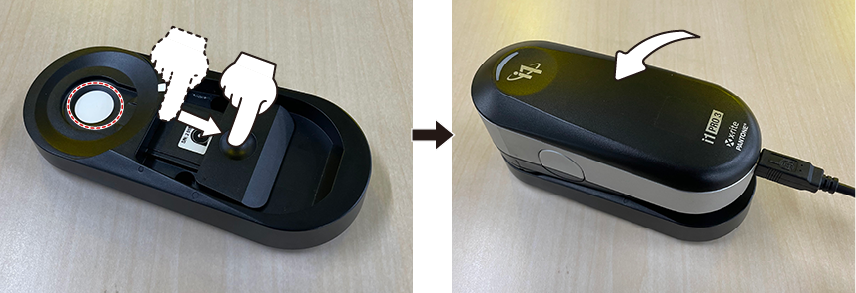

      Kalibrieren Sie das Messinstrument gemäß den Anweisungen im VersaWorks-Fenster. Setzen Sie das Messinstrument auf die Kalibrierplatte auf und klicken Sie anschließend auf Kalibrieren.
      Abbildung 1. Vorbereiten der Kalibrierplatte
      OpenKouseiban

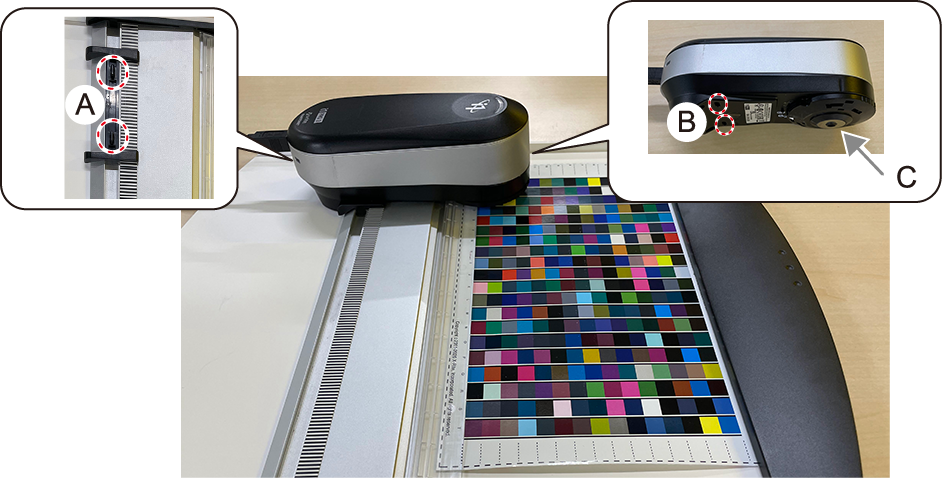

    3. Befestigen Sie das Messinstrument am Scanlineal.
      Wenn Sie die Vorsprünge am Lineal (A) mit den Löchern am Messinstrument (B) ausrichten und das Messinstrument befestigen, wird die Messeinheit des Messinstruments (C) auf die Tabellenzeile ausgerichtet, an der die Farbmessung durchgeführt werden soll.
      SetScanBoard

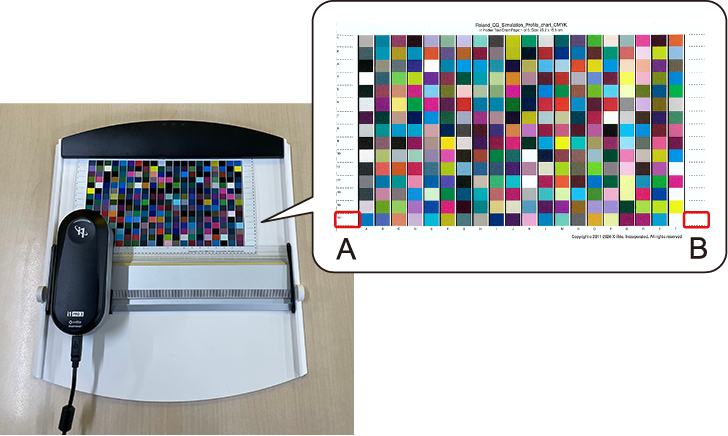

    4. Setzen Sie das Messinstrument an die Startposition der Tabelle.
      • Die Startposition (A) befindet sich links von der schwarzen Linie am linken Rand der Tabelle. Die Endposition (B) befindet sich rechts von der schwarzen Linie am rechten Rand der Tabelle.
        SetSokushokuki

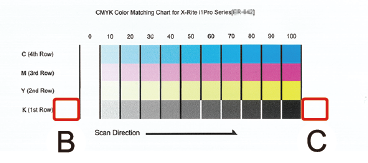

        Anmerkung Bei anderen Tabellen als Profiltabellen entsprechen die Start- und Endpositionen den oben beschriebenen Positionen.
        OtherChart

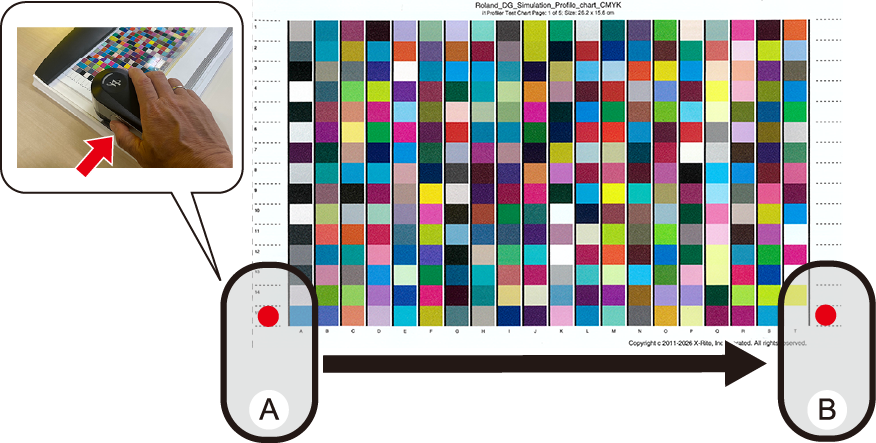

    5. Gehen Sie wie folgt vor, um eine Farbmessung durchzuführen.
      1. Klicken Sie auf Messen.
      2. Drücken Sie die Taste an der Startposition (A).
      3. Bewegen Sie das Gerät bei gedrückter Taste langsam bis zur Endposition (B). (Richtwert: ca. 10 cm pro Sekunde)
        GoSokushoku
      4. Lassen Sie die Taste los.
        • Das Ergebnis der Farbmessung wird in VersaWorks angezeigt.
        • Sollte die Farbmessung fehlgeschlagen sein, führen Sie die Farbmessung bitte erneut durch, wie in den Anweisungen im Fenster beschrieben.
      5. Führen Sie an jeder Reihe eine Farbmessung durch.

Liste der Tabellen

Als Referenz werden in diesem Abschnitt die in VersaWorks verwendeten Tabellen angezeigt. Die tatsächlichen Farbtabellen können aufgrund des Modells, der Tintenart und ähnlicher Faktoren von den hier gezeigten Abbildungen abweichen.

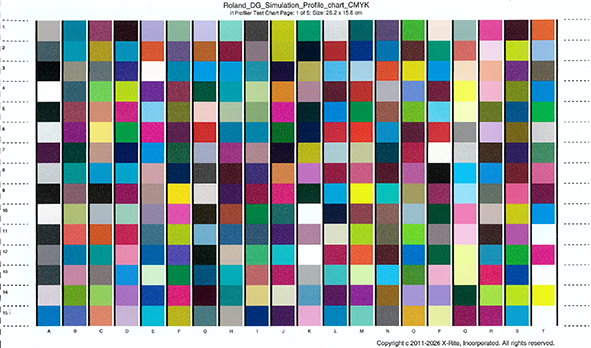

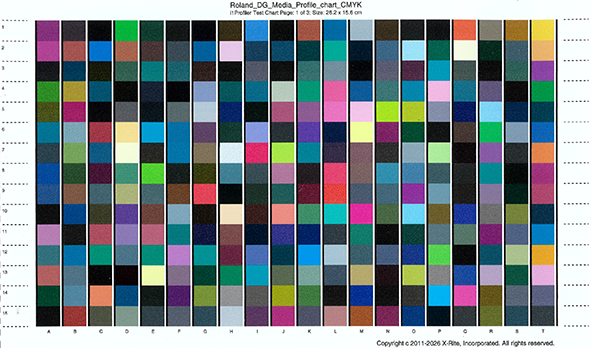

  • Profiltabelle
    Verwenden Sie diese Tabelle, um ein Simulationsprofil oder ein Medienprofil zu erstellen.
    SimulationProfileChartMediaProfileChart

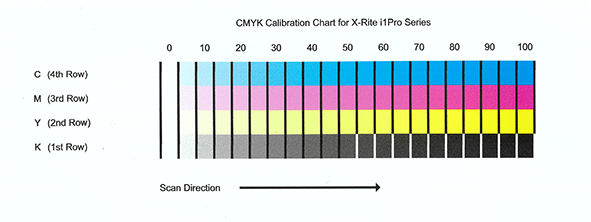

  • Kalibrierungstabelle
    Verwenden Sie diese Tabelle, um die Tintendichte zu messen.
    CalibrationChart
  • Farbanpassungstabelle
    Verwenden Sie diese Tabelle, wenn Sie Referenz-Druckerdaten oder Zieldruckerdaten erstellen.
    ColorMatchingChart

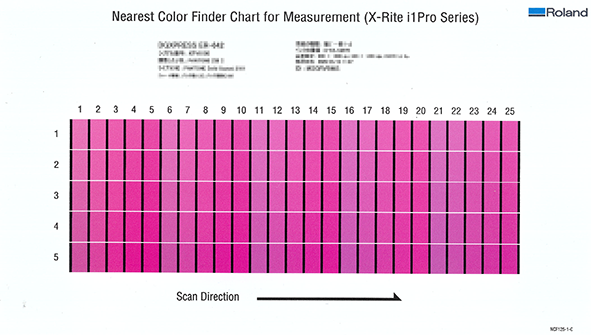

  • Farbmesstabelle für den Nearest Color Finder
    Verwenden Sie diese Tabelle zur Farbmessung mit dem Nearest Color Finder, der die Ausgabefarbe von Spotfarben anpasst.
    NearestFinderChart
