对图表进行测量
VersaWorks 中使用的测色仪，根据图表测量方法可分为以下 5 类。
- X-Rite i1Pro / i1Pro 2 / i1Pro 3 及 i1Pro 3 Plus
使用背板和标尺手动进行测量。详细作业内容请参阅“步骤”。
- X-Rite i1iO / i1iO 2 / i1iO 3 及 i1iO 3 Plus通过自动测量工作台自动测量图表。请按照 VersaWorks 的指示进行测量。以下列举其主要特点。
- 通过臂轴调整测色仪的高度（介质厚度）。
- 手动指定 3 个测量位置。
- 自动进行测色仪的校准与测量。
- X-Rite i1iSis
自动测量彩色图表。只需按照 VersaWorks 的步骤将彩色图表插入设备即可进行测量。
- Barbieri Spectro LFP qb
仅需将图表安装在工作台上，按照 VersaWorks 的指示操作，即可自动进行位置检测与测量。
- Barbieri Spectro pad请按照 VersaWorks 及触摸屏（Barbieri）的指示进行测量。以下列举其主要特点。
- 将测色仪发出的红外线与测量行对齐后进行测量。
- 通过速度计调整测色仪的移动速度。
- 可以指定测量方向。
重要 关于测量用图表，请注意以下事项。
- 请在喷嘴无堵塞的状态下打印图表。
- 请充分干燥图表。
此处介绍使用 X-Rite i1Pro 3 测量配置文件图表的方法。
步骤
- 配置测色仪。
- 打印彩色图表。
色比配或最匹配颜色搜寻器等所需的彩色图表各不相同。但测量的要点一致。
- 进行测量。

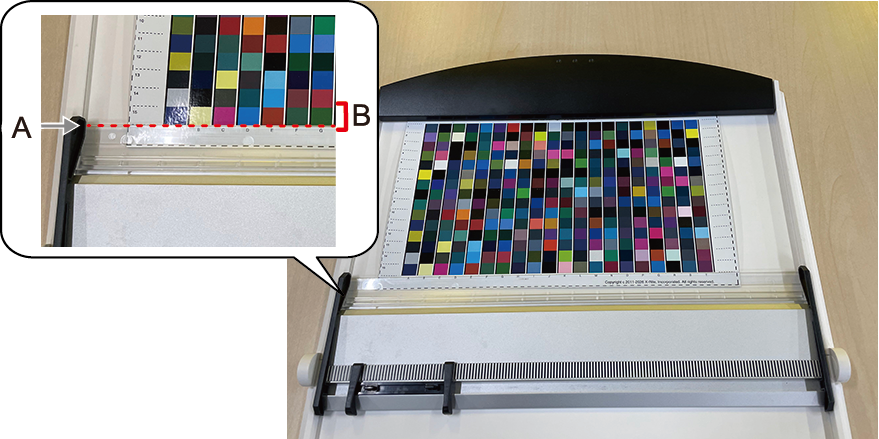

- 将图表安装在背板上，并装上扫描标尺。请将扫描标尺的上端（A）与最下方图表列（B）的下端对齐。为避免划伤或弄脏测量部位，测量时从下往上进行。
- 校准测色仪。请按照 VersaWorks 窗口的指示校准测色仪。将测色仪安装在校正板上，单击校正。

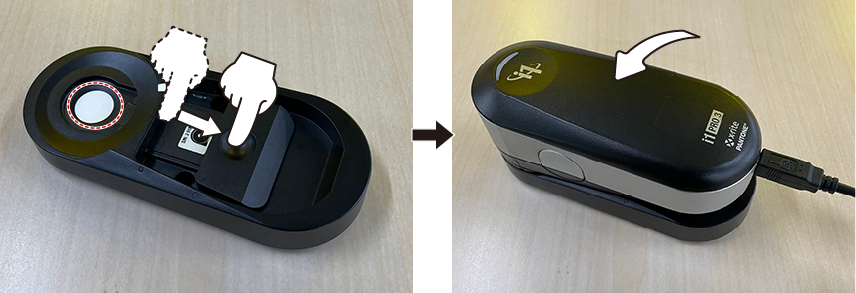

图 1. 校正板的准备

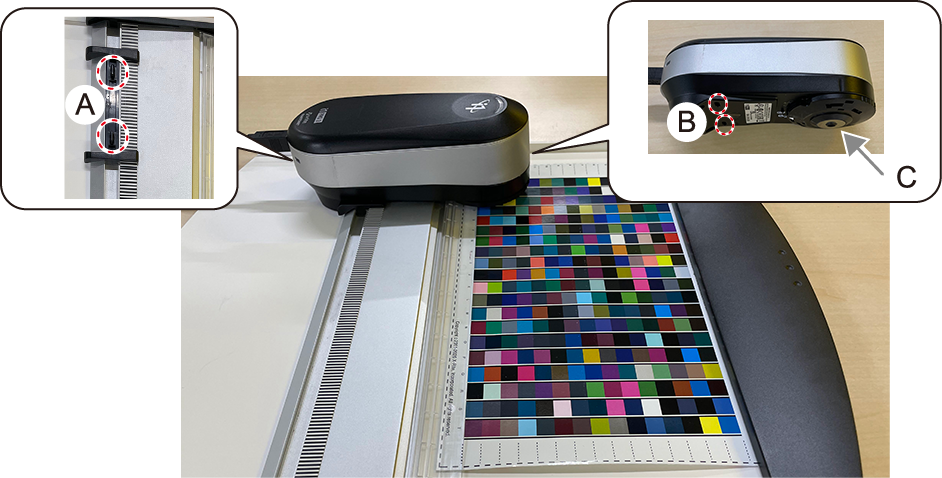

- 将测色仪安装到扫描标尺上。将标尺的突起（A）与测色仪的孔（B）对齐安装，使测色仪的测量部位（C）对准要测量的图表列。
- 将测色仪对准图表的开始位置。

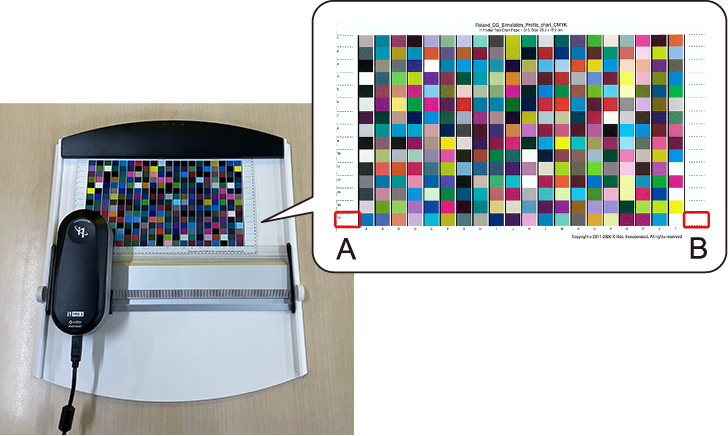

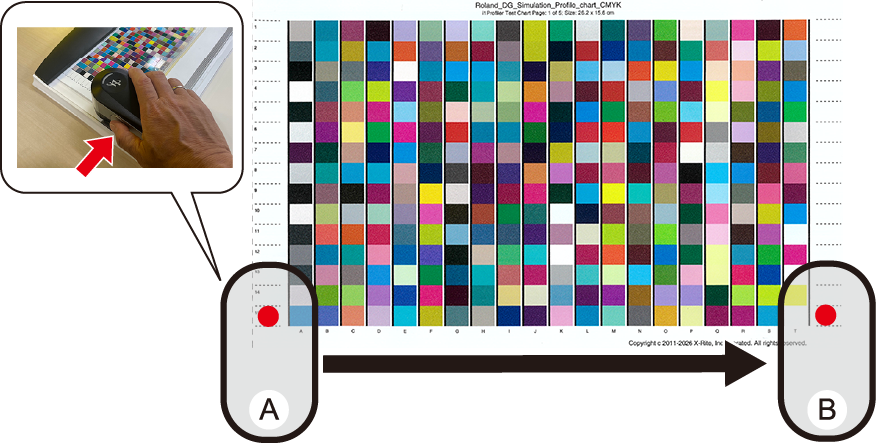

- 开始位置（A）为图表最左侧黑线的左侧，结束位置（B）为最右侧黑线的右侧。

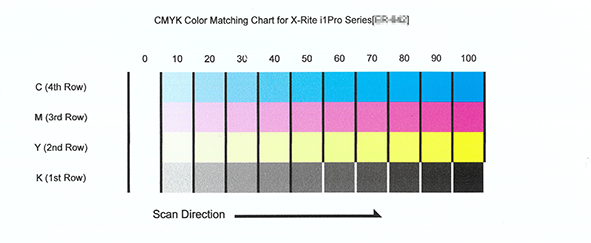

备注 配置文件图表以外的图表，其开始位置和结束位置也与配置文件图表相同。

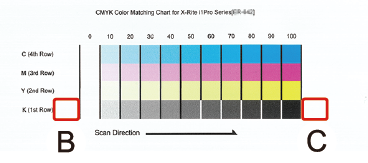

- 开始位置（A）为图表最左侧黑线的左侧，结束位置（B）为最右侧黑线的右侧。
- 按照以下步骤进行测量。
- 单击测量。
- 在开始位置（A）按下按钮。
- 按住按钮的同时，缓慢移动至结束位置（B）。（大概值：约每秒 10 cm）
- 松开按钮。
- 测量成功与否将显示在 VersaWorks 上。
- 如果测量失败，请按照窗口指示重新测量。
- 测量所有列。
- 将图表安装在背板上，并装上扫描标尺。
图表列表
作为参考资料，以下列出 VersaWorks 中使用的图表。可能因型号、油墨类型等而与实际的彩色图表不同。

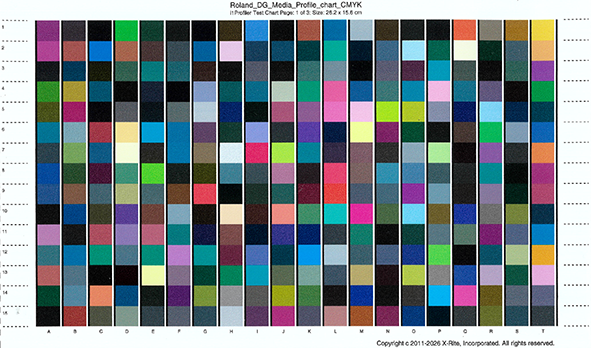

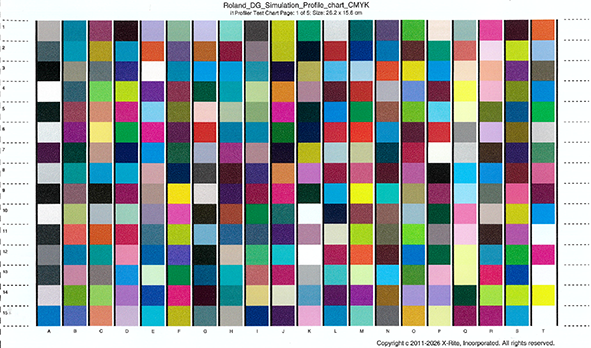

- 配置文件图表用于创建模拟目标配置文件或介质配置文件。

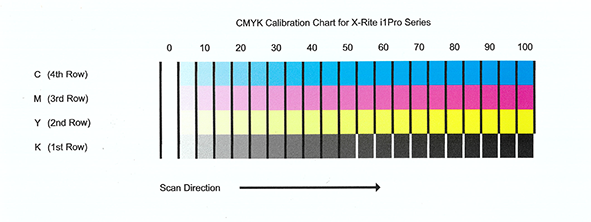

- 校正图表用于测量油墨浓度。
- 色比配图表用于创建参考打印机数据或对象打印机数据。

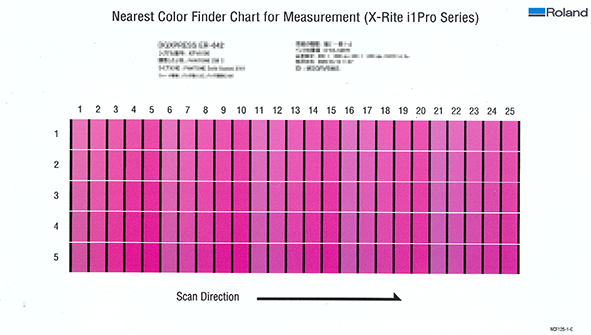

- 最匹配颜色搜寻器测量用图表用于调整专色输出颜色的最匹配颜色搜寻器中的测量。
