9. Paramètres machine

Configurer les paramètres pour la machine sélectionnée dans l’écran principal.

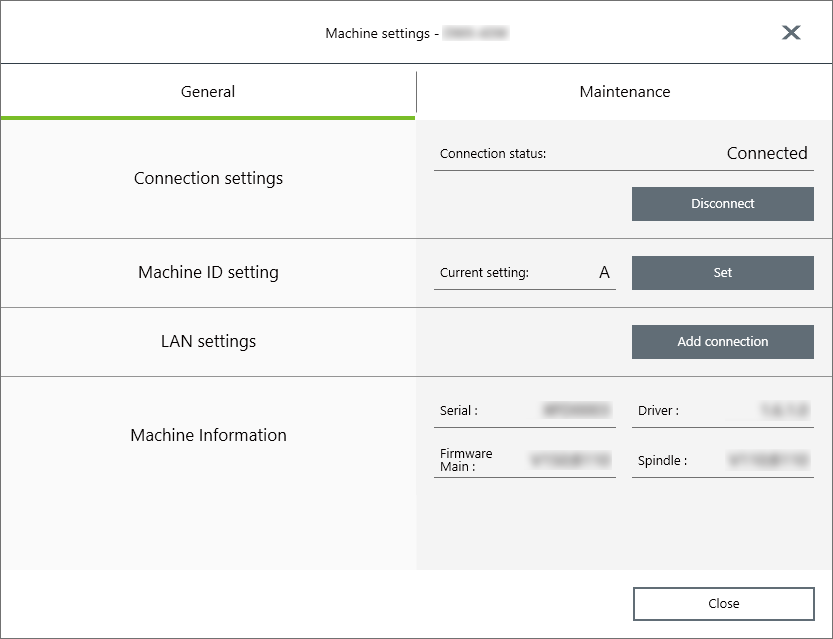

Paramètres de connexion

Affiche l’état actuel de la connexion. Les informations varient en fonction de l’état de connexion de la machine.

Machine ID setting (Configuration ID machine)

Lorsque plusieurs machines sont connectées à un même ordinateur, des identifiants doivent être définis pour les machines. Sélectionner la machine à utiliser dans l'écran principal de VPanel.

Pour le détail des opérations, consulter le Guide d'installation du modèle utilisé.

Guide d'installation DWX -43W

Par défaut : A

IMPORTANT Pour modifier un ID, suivre la procédure décrite dans le Guide d’installation.

Paramètres LAN

À utiliser lors de la connexion d’un ordinateur et de la machine avec un câble LAN.

Pour le détail des opérations, consulter le Guide d'installation du modèle utilisé.

Guide d'installation DWX -43W

Machine Information (Informations machine)

Serial (Sériel): Numéro de série de la machine

Driver (Pilote): Version du pilote DGSHAPE dental

Firmware Main (Firmware principal): Version du firmware de la principale machine connectée

Mandrin: Version du firmware du mandrin de la machine connectée

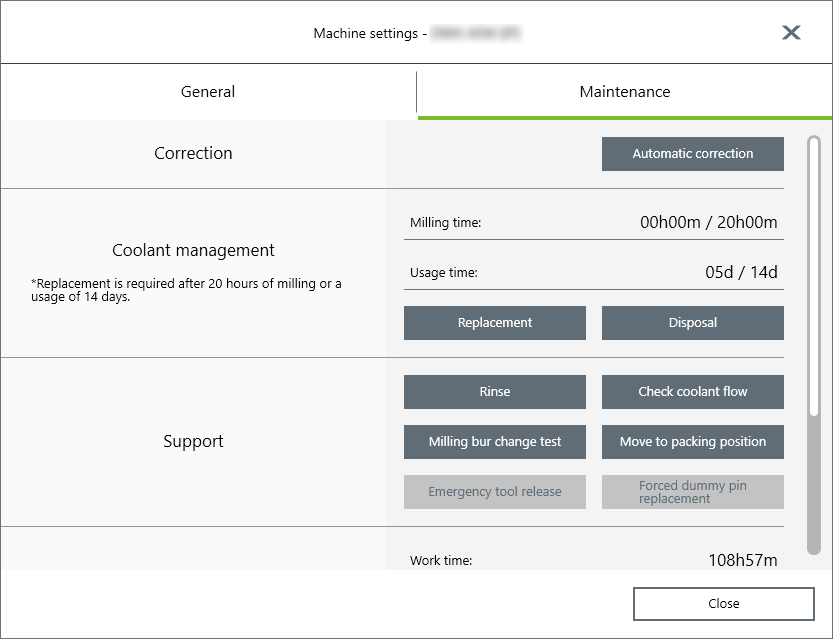

Cet onglet permet d’effectuer les opérations relatives à la maintenance, comprenant la correction automatique de la machine et l'affichage des rapports système. Lorsque plusieurs machines sont connectées, la machine sélectionnée dans l’écran principal devient celle qui fera l’objet des opérations. Pour le détail des opérations, consulter le Manuel d’utilisation du modèle utilisé.

Correction

Automatic correction (Correction automatique)

Corriger la position du magasin ATC ou de l’axe rotatif.

Coolant management (Gestion réfrigérant)

Affiche le temps et les jours durant lesquels le fraisage a été réalisé depuis le changement du réfrigérant.

Un message invitant à réapprovisionner le réfrigérant s’affiche ici quand le réservoir de réfrigérant est vide, comme quand la machine vient d’être livrée et après avoir vidangé le réfrigérant.

Replacement (Remplacement) / Fill (Remplir)

Remplace le réfrigérant/remplit le réservoir de réfrigérant.

Si le temps de remplacement du réfrigérant a été dépassé, un message invitant à le remplacer s’affiche dans VPanel.

Élimination

Rince les lignes de réfrigérant parcourant la machine, puis vidange le liquide restant.

Enlever la pièce, les fraises, gabarits de correction et autres éléments de ce type fixés à la machine avant d’effectuer cette opération.

Support

Rinse (Rincer)

Afin d’éviter que les résidus de fraisage adhèrent à l’intérieur de la machine, une opération de rinçage régulière, avec nettoyage automatique de l’intérieur de la machine toutes les 12 heures à partir de sa mise en marche, est effectuée.

Le rinçage peut aussi être effectué sur demande en cliquant sur Rinse (Rincer).

Check coolant flow (Contrôler débit réfrigérant)

Contrôle si le débit de réfrigérant est correct.

Milling bur change test (Test changement fraise)

Pendant que la machine est en veille, contrôler si la collerette peut remplacer la fausse goupille qu’elle maintient par une fraise à utiliser pour le fraisage.

Move to packing position (Déplacer en position packing)

Déplace l’unité axe rotatif, le magasin ATC et l’unité mandrin en position Packing. Enlever la pièce et le gabarit de correction avant d’effectuer cette opération.

Emergency tool release (Libération outil en urgence)

Ce bouton est actif quand la machine est allumée avec un capot ouvert. Utiliser ce bouton si les opérations initiales ne peuvent pas être effectuées en raison, par exemple, d’une fraise coincée sur la pièce.

Forced dummy pin replacement (Remplacement fausse goupille forcé)

Cette fonction provoque la saisie de la fausse goupille de la part du mandrin quand une erreur survient pendant la correction automatique. Ce bouton est actif quand l’opération est demandée.

Report/Log (Rapport/Journal)

Show (Montrer)

Affiche l’historique des erreurs ainsi que les informations système, comme la version du firmware et le total des heures de fonctionnement.

Get (Obtenir)

Obtenir un fichier dans lequel les informations de différents journaux sont regroupées.

Mandrin

Work time (Temps de fonctionnement)

Affiche le temps de fonctionnement total du mandrin. Lorsque l’unité mandrin est remplacée, Work time (Temps de fonctionnement) est réinitialisé.

Pour les instructions de remplacement de l’unité mandrin, consulter le Manuel d’utilisation du modèle utilisé.

Spindle run-in (Rodage mandrin)

Effectue un rodage du mandrin (chauffe), qui stabilise la rotation du mandrin.
