Wymiana wycieraczki i wkładki podstawki

Wycieraczka i wkładka podstawki to elementy używane podczas czyszczenia głowic drukujących.

Gdy nadejdzie czas wymiany wycieraczki, pojawi się komunikat Nadszedł czas na wymianę wycieraczki.. W tej sytuacji wymień wycieraczkę i wkładkę podstawki.

Aby uzyskać informacje na temat zakupu wycieraczki lub wkładki podstawki, skontaktuj się z autoryzowanym sprzedawcą Roland DG Corporation lub odwiedź naszą stronę internetową (http://www.rolanddg.com/).

OSTRZEŻENIE

Czynności należy wykonywać zgodnie z instrukcjami. Nigdy nie należy dotykać żadnych obszarów, które nie zostały podane w instrukcji.

Nagłe ruchy maszyny mogą spowodować obrażenia.

Potrzebne rzeczy






Wycieraczka Wkładka podstawki Pęseta
Procedura
  1. Gdy pojawi się komunikat Nadszedł czas na wymianę wycieraczki., dotknij OK.
  2. Usuń wszelkie nośniki.
  3. Dotknij VG3_Panel_Icon_NOTE_1note aby wyświetlić komunikaty.

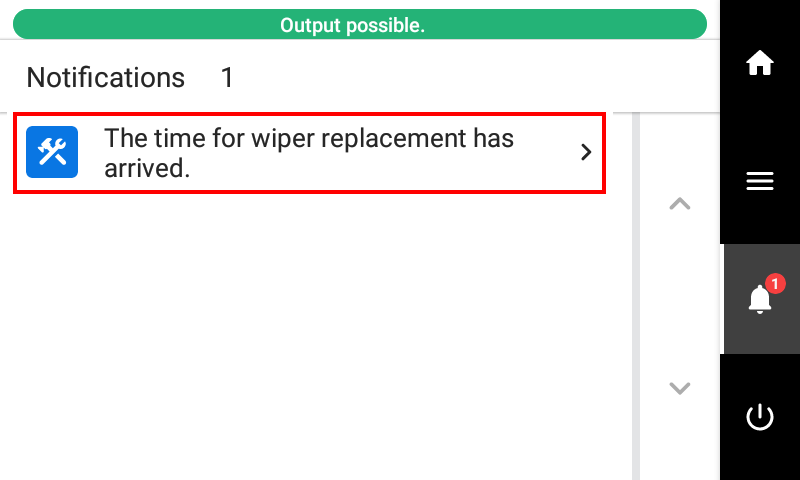

  4. Dotknij Nadszedł czas na wymianę wycieraczki..
    VG3_Panel_NOTE_TimetoReplaceWiper
    Wymiana wycieraczki Pojawi się ten ekran.
  5. Dotknij Wykonaj.
    Karetka tnąca przesunie się do miejsca, w którym możliwa jest wymiana wycieraczki.
  6. Gdy pojawi się Otwórz prawą pokrywę., otwórz prawą pokrywę.
    VG3_RcoverOpen
    PRZYPOMNIENIE Procedura jest wyświetlana na panelu operacyjnym.
    • Dotknij VG3_Panel_Icon_LEFT_blue lub VG3_Panel_Icon_RIGHT_blue aby sprawdzić procedurę.
    • Jeśli zakończysz pracę bez przeglądania instrukcji, dotknij Zakończ wszystko.
  7. Dotknij miejsca pokazanego na rysunku, aby rozładować ładunki elektrostatyczne.

    VG3_NonElectrostatic

  8. Wymień wycieraczki.
    1. Wyjmij stare wycieraczki.
      Za pomocą pęsety odczep wycieraczki, a następnie wyciągnij je. Użycie pęsety do wciśnięcia haczyka w otworze wycieraczki ułatwia wyjmowanie wycieraczki.
    2. Zamocuj nowe wycieraczki.
      Umieść nachylony koniec wycieraczki z tyłu maszyny. Jeśli umieścisz wycieraczkę w niewłaściwym położeniu, prawidłowe czyszczenie nie będzie możliwe.

      Pamiętaj, aby wsunąć dobrze wycieraczkę do zatrzasków. Niezastosowanie się do tego może spowodować utratę dysz lub inne problemy.


      VG3-ReplaceWiper

  9. Wymień wkładkę podstawki.

    VG3-ReplaceTraypad

    WAŻNE Umieść wkładkę podstawki w orientacji, która odpowiada kształtowi podstawki wycieraczki. Jeśli umieścisz wkładkę podstawki w niewłaściwym ułożeniu, prawidłowe czyszczenie wycieraczki nie będzie możliwe.
  10. Po zakończeniu wymiany wycieraczki i wkładki podstawki dotknij Zakończ wszystko.
  11. Gdy pojawi się Zamknij pokrywę., zamknij prawą pokrywę.
    Po zamknięciu prawej pokrywy powracasz do pierwotnego ekranu.
  12. Dotknij AP-640_Panel_Icon_HOME aby wrócić do pierwotnego ekranu.
