Passo 3: Configuração do objeto

Posicione o objeto e deixe-o pronto para impressão.
IMPORTANTE

Você pode definir a altura da mesa plana e, ao mesmo tempo, ficar de olho nela, trabalhando com a tampa frontal aberta.

Entretanto, clicar em OK nessas configurações pode fazer com que a mesa plana comece a se mover. Portanto, quando a tampa frontal estiver aberta, tome cuidado para não tocar em nenhuma peça móvel enquanto estiver trabalhando.

Procedimento
  1. Na tela de início do Utility, clique em BN2_Icon_Setup Configuração.
  2. Registre/selecione o objeto.
    NOTA No Utility, “papel” é usado na janela usada para registrar/gerenciar objetos.
    • Ao imprimir em um objeto pela primeira vez

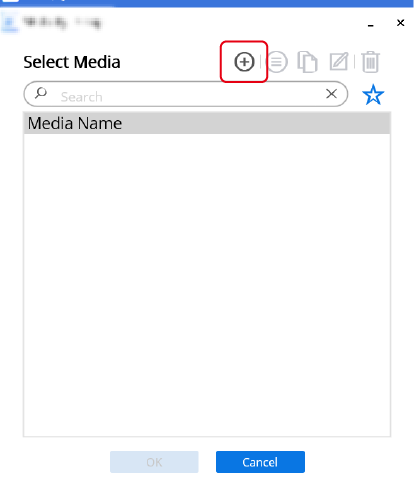

      1. Clique em AddNewIcon.
        BN2_MediaSetup

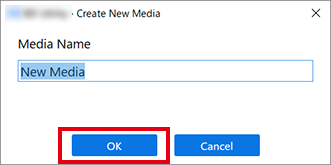

      2. Insira o nome do papel novo e clique em OK.

        Os nomes de papel registrados anteriormente não podem ser usados. Digite um novo nome do papel.

        BN2_MediaSetup2
    • No caso de objetos pré-registrados
      Selecione o nome do papel e, em seguida, clique em OK.
      NOTA

      • Recomendamos que defina os objetos usados com frequência como favoritos.

        1. Clique em BD-8_Utility_Icon_FavoriteOFF ao lado do nome de um papel registrado para mudar esse ícone para BD-8_Utility_Icon_FavoriteON.

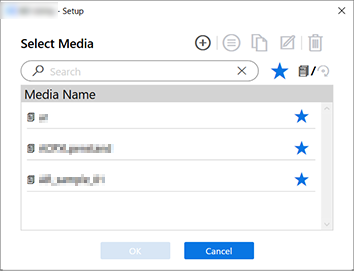

        2. Clique em BD-8_Utility_Icon_Favorite2OFF ao lado da caixa de pesquisa.
          O ícone muda para BD-8_Utility_Icon_Favorite2ON, e a lista de papéis definidos como favoritos é exibida.
          BD-8_Utility_SelectMedia-FavoriteMediaON
          Gerenciamento de papel
      • Você pode usar a função de favoritos e a função de pesquisa para localizar facilmente os objetos registrados.
      O passo 3 não é necessário. Prossiga para o passo 4.
      IMPORTANTE Se a altura tiver mudado devido a uma alteração no método de fixação, tapete de sucção ou similar, defina a altura (passo 4).
  3. Clique em Alterar ao lado de Altura da mesa plana para definir a altura do objeto.
    1. Clique em AP-640_Panel_Icon_UP ou AP-640_Panel_Icon_DOWN no lado direito da janela para alinhar o ponto mais alto do objeto com a posição de frente para trás do sensor de espaço da cabeça.
      NOTA Você pode selecionar 0,1 mm, 1 mm, 10 mm ou 50 mm como a distância de movimento de clique único.
    2. Clique em AP-640_Panel_Icon_UP no lado esquerdo da janela para que o ponto mais alto do objeto se aproxime do sensor de espaço da cabeça.
      Mova a posição de impressão mais alta do objeto até uma posição (a) a alguns mm de distância do sensor de espaço da cabeça sem entrar em contato com o sensor.
      BD-8_TouchHeadGapSensor-ThinPlate
    3. Se a altura da superfície de impressão não for constante ou se o objeto for levantado ou estiver deformado, veja abaixo como definir o Valor de rebaixamento da mesa plana.
      Definição de uma distância maior entre o objeto e as cabeças de impressão
    4. Clique em Configuração automática.
      A mesa plana se move e o sensor de espaço da cabeça detecta a altura do objeto.
    5. Clique em OK.
  4. Clique em OK.
    Se o Área de impressão não estiver definido, a área máxima de impressão (W: 210 mm × L: 148 mm) torna-se o Área de impressão por padrão. Se estiver imprimindo usando marcadores de alinhamento, defina a área máxima de impressão.
    Configuração em andamento. é exibido. Quando a configuração estiver concluída, você retornará à tela de início, e o nome do papel registrado e o conjunto Altura da mesa plana, Origem da impressão e Área de impressão serão exibidos.
