O vedador de acoplamento é uma peça de proteção que evita que as cabeças de impressão sequem.
Você será notificado pelo site É o momento de realizar a substituição do vedador de acoplamento. quando for o momento de substituir o vedador de acoplamento, portanto, substitua-a quando for notificado.
Para obter informações sobre a compra de vedadores de acoplamento, entre em contato com seu revendedor autorizado.
AVISO
Certifique-se de realizar as operações conforme especificado nas instruções e nunca toque em nenhuma área não especificada nas instruções.
O movimento repentino da máquina pode causar ferimentos.
IMPORTANTE
Quando o alarme de advertência soar durante a substituição do vedador de acoplamento
Esta operação consiste em três procedimentos: substituição, limpeza e confirmação. Para evitar que as cabeças de impressão sequem, um bipe de aviso soa cerca de 30 minutos após o início da substituição e cerca de 5 minutos após o início da confirmação pós-limpeza. Se esse bipe soar, execute as operações seguindo a mensagem exibida na janela do Utility.
*1 Use duas dos três amarrilhos fornecidos com o vedador de acoplamento de substituição. O amarrilho restante é sobressalente.
NOTA
Use o link a seguir para assistir a um vídeo de referência sobre este procedimento. Recomendamos que você assista a este vídeo para entender o fluxo geral de trabalho.
Um produto diferente (o BD-8) é mostrado neste vídeo, mas os procedimentos básicos de trabalho e operação são os mesmos para esta máquina.
Clique em na tela inicial do Utility para exibir a mensagem.
Clique em em É o momento de realizar a substituição do vedador de acoplamento..
A janela Substituição do vedador de acoplamento aparece.
Coloque o equipamento de proteção (luvas e óculos) e clique em Próximo.
O carro da cabeça de impressão se move para um local onde é possível substituir o vedador de acoplamento.
Siga as instruções na tela e execute o procedimento abaixo para substituir o vedador de acoplamento.
Abra a tampa frontal.
Abra a tampa frontal e clique em Próximo.
Empurre a base na qual o vedador de acoplamento está instalado para a direita.
Enquanto ainda estiver empurrando a base, clique em Próximo.
Remova o vedador de acoplamento.
O vedador de acoplamento é fixado no lugar nos três pontos mostrados na figura. Empurre o vedador de acoplamento para baixo e deslize-o para a esquerda para deslocá-lo.
Depois que o vedador de acoplamento for removido, solte a base que o estava segurando.
Depois de remover o vedador de acoplamento, clique em Próximo.
Remova a mola inserida na ranhura na parte inferior do vedador de acoplamento.
Se você não conseguir remover a mola corretamente, torça-a levemente. Isso facilitará a remoção da mola.Depois de remover a mola da ranhura, clique em Próximo.
Segure a parte superior dos tubos e, em seguida, remova o vedador de acoplamento dos tubos.
IMPORTANTE
Tome cuidado para que os tubos não caiam dentro da máquina.
Se os tubos caírem dentro da máquina, puxe-os para fora com uma pinça ou ferramenta semelhante. Se não for possível remover os tubos mesmo usando uma pinça ou uma ferramenta semelhante, entre em contato com o revendedor autorizado.
Depois de remover o vedador de acoplamento dos tubos, clique em Próximo.
Comprima a mola com amarrilhos.
Remova a mola da base.
Comprima a mola com amarrilhos.
Prenda a mola na base.
Instale o novo vedador de acoplamento nos tubos.
Segure o vedador de acoplamento com as duas saliências no vedador de acoplamento voltadas para trás.
Insira a luva (A) na extremidade dos tubos no vedador de acoplamento, apertando a extremidade da luva de modo a não empurrar a luva profundamente no tubo.
NOTA
Se os tubos estiverem em local de difícil acesso, puxe-os para fora com uma pinça ou ferramenta semelhante.
A máquina funcionará normalmente, independentemente dos conectores aos quais os dois tubos estejam ligados.
Insira firmemente cada tubo até sua ponta alcançar o vedador de acoplamento.
Depois de inserir os tubos, clique em Próximo.
Remova os amarrilhos que estão comprimindo a mola.
IMPORTANTESolte a mola lentamente, certificando-se de que a força da mola não seja aplicada repentinamente ao vedador de acoplamento.
Enquanto segura o vedador de acoplamento, insira a mola na parte inferior do vedador de acoplamento (A) e na ranhura da base (B).
Depois de inserir a mola, clique em Próximo.
Empurre a base para a direita.
Enquanto ainda estiver empurrando a base, clique em Próximo.
Instale o vedador de acoplamento na base.
Empurre o vedador de acoplamento () com vedador de acoplamento em uma posição horizontal e deslize-o para a direita ().
NOTAFixação correta
O vedador de acoplamento é fixado nas três posições mostradas na figura.
O vedador de acoplamento e a base ficam paralelos.
Depois de instalar o vedador de acoplamento, clique em Próximo.
Quando a operação estiver concluída, feche a tampa frontal.
Clique em Próximo.
O carro da cabeça de impressão retorna à posição original e, em seguida, é iniciada a limpeza da cabeça. Quando a limpeza da cabeça for concluída, prossiga para o próximo passo.

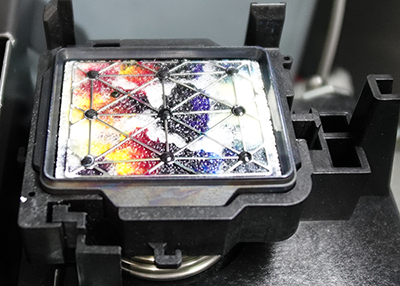

Abra a tampa frontal e verifique se há tinta no vedador de acoplamento.
Se não houver tinta no vedador de acoplamento, o tubo pode não ter sido inserido no Passo 11-(4). Remova o vedador de acoplamento novamente e verifique a conexão.
Feche a tampa frontal e clique em Finalizar.
Essa operação é concluída quando o carro da cabeça de impressão retorna à sua posição original.
na tela inicial do Utility para exibir a mensagem.
em É o momento de realizar a substituição do vedador de acoplamento..
A janela Substituição do vedador de acoplamento aparece.
