Dimensões da mesa plana

SF-8

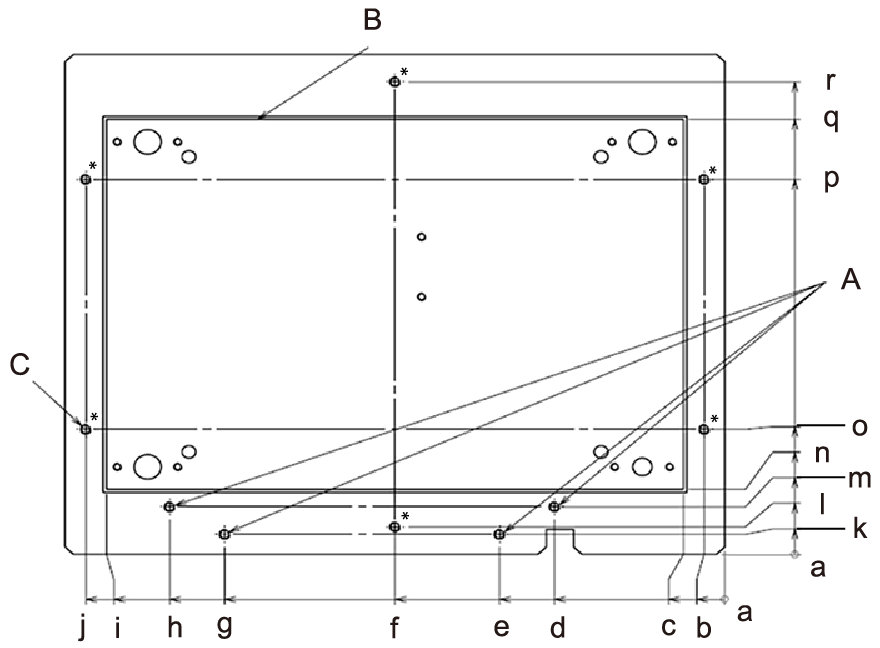

BD-8_Dimension_FlatTable

A: Furos M4
  • Eles podem ser usados para fixar um gabarito.
B: Não use furos dentro da linha branca.
C: Furos M4 (seis locais marcados com *)
  • Eles podem ser usados para fixar um gabarito.
a 0 mm g 182 mm m 19 mm
b 7,5 mm h 202 mm n 26 mm
c 15 mm i 225 mm o 50 mm
d 62 mm j 232,5 mm p 150 mm
e 82 mm k 8 mm q 174 mm
f 120 mm l 11 mm r 189 mm
