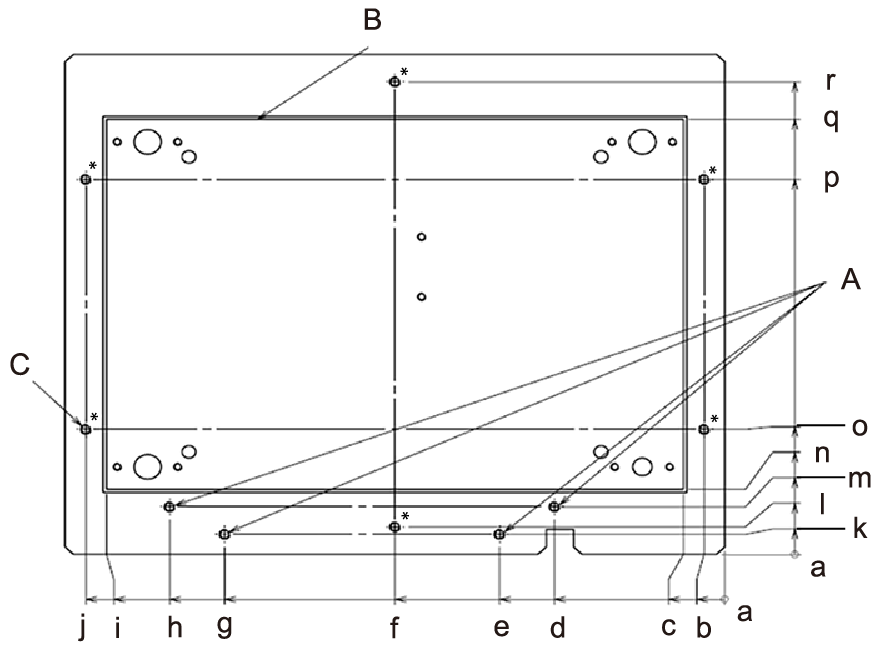

フラットテーブル寸法

SF-8


BD-8_Dimension_FlatTable

A:M4穴
  • 治具固定用として使用可能です。
B:白線内の穴は使用しないでください。
C:M4穴(*がついている6箇所)
  • 治具固定用として使用可能です。
a 0 mm g 182 mm m 19 mm
b 7.5 mm h 202 mm n 26 mm
c 15 mm i 225 mm o 50 mm
d 62 mm j 232.5 mm p 150 mm
e 82 mm k 8 mm q 174 mm
f 120 mm l 11 mm r 189 mm
