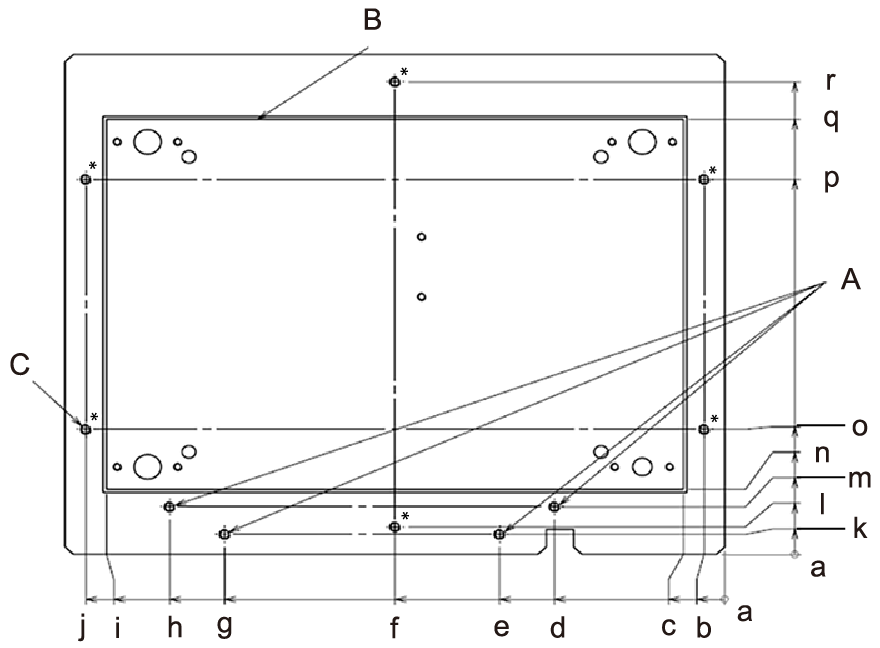

Dimensioni del piano di lavoro

SF-8


BD-8_Dimension_FlatTable

A: Fori M4
  • Possono essere utilizzati per fissare una matrice.
B: Non utilizzare fori all’interno della linea bianca.
C: Fori M4 (sei posizioni contrassegnate con *)
  • Possono essere utilizzati per fissare una matrice.
a 0 mm g 182 mm m 19 mm
b 7,5 mm h 202 mm n 26 mm
c 15 mm i 225 mm o 50 mm
d 62 mm j 232,5 mm p 150 mm
e 82 mm k 8 mm q 174 mm
f 120 mm l 11 mm r 189 mm
