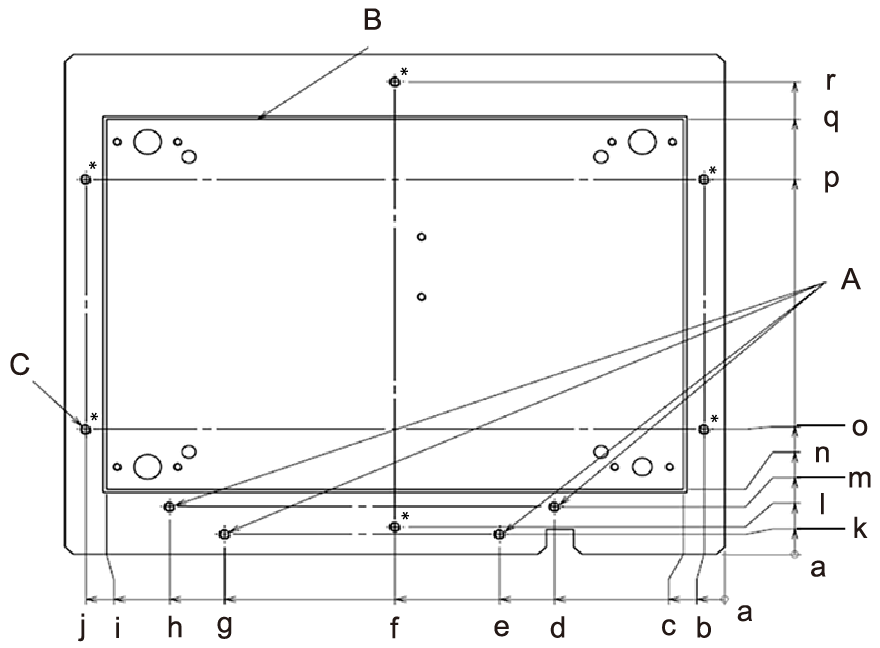

Dimensions du plateau

SF-8


BD-8_Dimension_FlatTable

A : Trous M4
  • Ils peuvent être utilisés pour fixer un gabarit.
B : Ne pas utiliser de trous à l’intérieur de la ligne blanche.
C : Trous M4 (six emplacements marqués d’un *)
  • Ils peuvent être utilisés pour fixer un gabarit.
a 0 mm g 182 mm m 19 mm
b 7,5 mm h 202 mm n 26 mm
c 15 mm i 225 mm o 50 mm
d 62 mm j 232,5 mm p 150 mm
e 82 mm k 8 mm q 174 mm
f 120 mm l 11 mm r 189 mm
