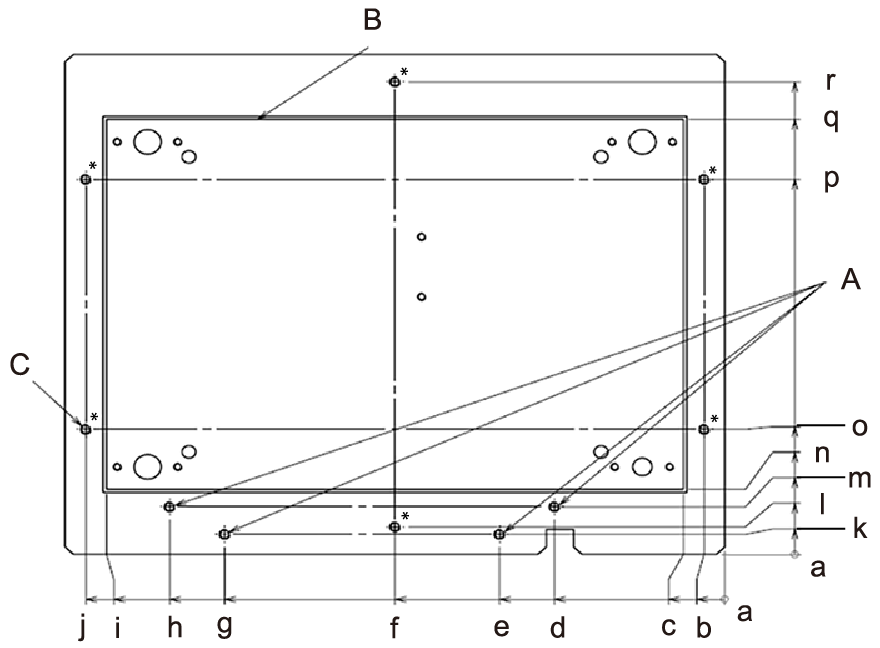

Abmessungen des Flachtisches

SF-8


BD-8_Dimension_FlatTable

A: M4-Bohrungen
  • Sie können zur Befestigung einer Vorrichtung verwendet werden.
B: Verwenden Sie keine Bohrungen innerhalb der weißen Linie.
C: M4-Bohrungen (sechs mit * gekennzeichnete Stellen)
  • Sie können zur Befestigung einer Vorrichtung verwendet werden.
a 0 mm g 182 mm m 19 mm
b 7,5 mm h 202 mm n 26 mm
c 15 mm i 225 mm o 50 mm
d 62 mm j 232,5 mm p 150 mm
e 82 mm k 8 mm q 174 mm
f 120 mm l 11 mm r 189 mm
