Registrieren und Einrichten des Papiers für den Nozzletest

Wir empfehlen, die für den Nozzletest zu verwendenden Medien zu registrieren, um den Drucker effizient betreiben zu können.

Wenn Sie Papier in der maximal zulässigen Größe (240 mm × 178 mm) einlegen, können Sie Nozzletests an bis zu vier Stellen auf einem einzigen Blatt des Mediums durchführen, indem Sie den Druckursprung ändern.

Vorgehensweise
  1. Drücken Sie den Schalter für die sekundäre Stromversorgung.
    Sekundäre Stromversorgung einschalten
  2. Halten Sie die in der Abbildung gezeigte Position und drehen Sie die Knöpfe um 180 Grad nach innen, um die Frontabdeckung zu öffnen.
    BD-8_FcoverOpen
  3. Legen Sie das Papier für den Nozzletest ein.
    Der Bereich innerhalb des weißen Felds (A) ist der ungefähre maximale Druckbereich. Platzieren Sie das Medium auf dem Flachtisch und befestigen Sie es. Fixieren Sie es hier mit Klebeband.
    BD-8_SetupTestPrintPaper
  4. Schließen Sie die Frontabdeckung.
  5. Klicken Sie auf dem Utility-Startbildschirm auf BN2_Utility_Icon_SetupSetup.

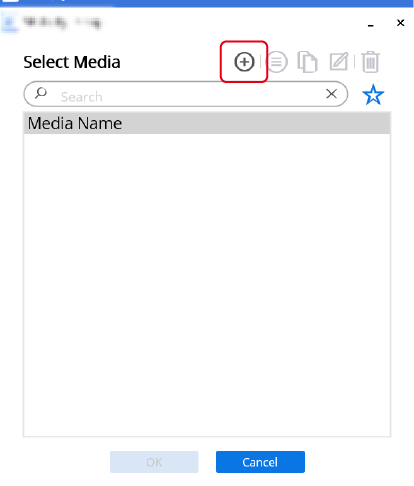

  6. Klicken Sie auf AddNewIcon.
    Anmerkung In Utility wird „Medien“ in dem Fenster verwendet, das zur Registrierung/Verwaltung von Objekten dient.
    BN2_MediaSetup

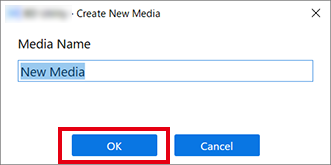

  7. Geben Sie eine Bezeichnung ein, die Sie als diejenige für den Nozzletest erkennen, und klicken Sie dann auf OK.
    Zuvor registrierte Medienbezeichnungen können nicht verwendet werden.
    BN2_MediaSetup2
  8. Klicken Sie auf Ändern neben Flanchtischhöhe, und stellen Sie dann die Höhe des Papiers für den Nozzletest ein.
    1. Klicken Sie auf AP-640_Panel_Icon_UP oder AP-640_Panel_Icon_DOWN auf der rechten Seite des Fensters, um das Papier für den Nozzletest auf dem Flachtisch mit der Vorwärts-Rückwärts-Position des Kopfspaltsensors auszurichten.
      Anmerkung Sie können 0,1 mm, 1 mm, 10 mm oder 50 mm als Verschiebedistanz für einen einzelnen Klick auswählen.
    2. Klicken Sie auf AP-640_Panel_Icon_UP auf der linken Seite des Fensters, um das Papier für den Nozzletest auf dem Flachtisch näher an den Kopfspaltsensor zu verschieben.
      Bewegen Sie die höchste Druckposition des Objekts bis zu einer Position (a), die einige mm vom Kopfspaltsensor entfernt ist, ohne mit dem Kopfspaltsensor in Berührung zu kommen.
      BD-8_MoveTableNearSensor
    3. Klicken Sie auf Automatische Installation.
      Der Flachtisch bewegt sich, und der Kopfspaltsensor erkennt das Papier für den Nozzletest.
    4. Klicken Sie auf OK.
  9. Klicken Sie auf Ändern neben Druckursprung und Druckbereich, und stellen Sie den Bereich für den Nozzletest ein.
    Die Druckgröße für den Nozzletest beträgt etwa 90 mm × 51 mm (Querformat).
    Anmerkung Wenn die Einstellung Druckbereich abgeschlossen ist, kehrt der Druckkopfschlitten in seine ursprüngliche Position zurück, nachdem er etwa 3 Minuten lang in dieser Position belassen wurde, um ein Austrocknen der Druckköpfe zu verhindern. Führen Sie den Vorgang erneut durch.
    1. Wählen Sie Pointer für Positionsangabe aus.

      Der Druckkopfschlitten bewegt sich, und der Zeiger auf der rechten Seite des Druckkopfschlittens leuchtet rechts unten im maximalen Druckbereich (S: 0 mm, F: 0 mm).

    2. Klicken Sie auf AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT oder AP-640_Panel_Icon_RIGHT, und bewegen Sie dann den Pointer, um den Druckursprung festzulegen (unten rechts im Druckbereich).
      Der Druckkopfschlitten bewegt sich in Links-Rechts-Richtung, und der Flachtisch bewegt sich in Vorwärts-Rückwärts-Richtung. Die Position, die der Pointer beleuchtet, dient als Druckursprung.
      BD-8_SetupTestPrintPaperGenten
    3. Klicken Sie auf OK.
      Kehrt zum Fenster mit den Einstellungen für Flanchtischhöhe, Druckursprung und Druckbereich zurück.
    Anmerkung Über Druckbereich
    Da der Druckursprung unverändert ist und der Ausgangspunkt relativ hier angegeben wird, wird die obere linke Seite des Druckbereichs (A) automatisch auf die maximale Position gesetzt.
    PrintAreaUpperLeft
  10. Klicken Sie auf OK.
    Setup wird ausgeführt. wird angezeigt. Wenn das Setup abgeschlossen ist, werden Sie automatisch zum Startbildschirm weitergeleitet und die registrierte Medienbezeichnung sowie die Einstellungen für Flanchtischhöhe, Druckursprung und Druckbereich werden angezeigt.
Das Papier für den Nozzletest ist nun registriert und eingerichtet.
Anmerkung Wenn Sie fortlaufend auf demselben Medium drucken, z. B. wenn Sie einen Nozzletest mit anschließender Reinigung und einem weiteren Nozzletest durchführen, klicken Sie auf BN2_Utility_Icon_MENU, und ändern Sie dann den unter Liste der Medieneinstellungen registrierten Druckursprung.
