Platzieren und Einrichten des Objekts (Mediums)

Die Objekteinrichtung kann bei geöffneter Frontabdeckung durchgeführt werden.

Vorgehensweise
  1. Starten Sie Utility.
  2. Öffnen Sie die Frontabdeckung.
  3. Installieren Sie die Drehachseneinheit.
    Befestigen/Abnehmen des Geräts
  4. Legen Sie das Objekt auf das Gerät und stellen Sie dann die Führungshöhe und die Position des Objekts ein.
    Verwenden Sie den Endanschlag, wenn Sie um das gesamte zylindrische Objekt herum drucken, wenn Sie Farbschichten drucken und in ähnlichen Situationen.Befestigen des Objekts (Mediums)
  5. Schließen Sie die Frontabdeckung.
  6. Klicken Sie auf dem Utility-Startbildschirm auf BN2_Utility_Icon_Setup Setup.
  7. Registrieren Sie das Objekt bzw. wählen Sie es aus.
    Anmerkung In Utility wird „Medien“ in dem Fenster verwendet, das zur Registrierung/Verwaltung von Objekten dient.
    • Wenn Sie zum ersten Mal auf ein Objekt drucken

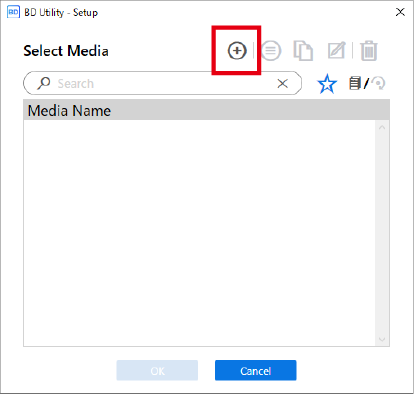

      1. Klicken Sie auf AddNewIcon.
        Media_Select

      2. Geben Sie eine neue Medienbezeichnung ein und klicken Sie auf OK.

        Zuvor registrierte Medienbezeichnungen können nicht verwendet werden. Geben Sie eine neue Medienbezeichnung ein.

        Media_Name

        Der Flachtisch fährt bis zu seinem tiefsten Punkt herunter.

    • Für ein Objekt, das bereits für die Drehachseneinheit registriert wurde

      1. Wählen Sie die Medien der Drehachseneinheit (Medien mit einer RotaryMark-Markierung) und klicken Sie dann auf OK.
        Anmerkung

        • Wir empfehlen Ihnen, häufig verwendete Objekte als Favoriten festzulegen.

          1. Klicken Sie auf BD-8_Utility_Icon_FavoriteOFF neben einem registrierten Mediennamen, um dieses Symbol in BD-8_Utility_Icon_FavoriteON zu ändern.
          2. Klicken Sie auf BD-8_Utility_Icon_Favorite2OFF neben dem Suchfeld.
            Das Symbol ändert sich in BD-8_Utility_Icon_Favorite2ON und die Liste der als Favoriten festgelegten Medien wird angezeigt.
            BD-8_Utility_SelectMedia-FavoriteMediaON

        • Sie können alle registrierten Objekte anzeigen.

          Wenn keine Drehachseneinheit angeschlossen ist, werden die Namen der Medien angezeigt, die mit dem Flachtisch verwendet werden sollen. Wenn eine Drehachseneinheit angeschlossen ist, werden die Namen der Medien, die mit dieser Einheit verwendet werden sollen, angezeigt.

          Klicken Sie auf BD-8_Utility_Icon_ResisteredMedia-Normal oder BD-8_Utility_Icon_ResisteredMedia-Rotary, um alle registrierten Objekte anzuzeigen.

        • Sie können die Favoritenfunktion und die Suchfunktion verwenden, um registrierte Objekte leicht zu finden.
        • Auf dem Flachtisch registrierte Medien können nicht für das optionale Element (Drehachseneinheit) ausgewählt werden.
      2. Schritt 8 ist nicht erforderlich. Fahren Sie fort mit Schritt 9.
  8. Wählen Sie im Fenster Objekttyp eine der folgenden Optionen aus und klicken Sie dann auf OK.
    • Transparent: Eine auf die entgegengesetzte Seite des Objekts gelegte Hand kann durch das Objekt hindurch gesehen werden.

      Wenn das Objekt transparent ist, wählen Sie Andere aus dem Pulldown-Menü Transparent.

    • Opak: Eine auf die entgegengesetzte Seite des Objekts gelegte Hand kann nicht durch das Objekt hindurch gesehen werden.
  9. Klicken Sie auf Ändern neben Flanchtischhöhe, um die Höhe des Objekts einzustellen.
    1. Klicken Sie auf MoveADJpos.

      Der Flachtisch fährt automatisch an die Stelle, an der Sie die Höhe des Flachtisches einstellen.

      Anmerkung Sie können den Flachtisch auch manuell verschieben, indem Sie auf Up oder Down auf der rechten Seite des Fensters klicken.
    2. Klicken Sie auf der linken Seite des Fensters auf Up, damit sich der höchste Punkt des Objekts dem Kopfspaltsensor nähert.
      • Bringen Sie es in eine Position, die einige Millimeter unter der höchsten Position liegt.
      • Wenn die Höhenposition unklar ist, öffnen Sie die Frontabdeckung und nehmen Sie die Einstellungen aus geringer Entfernung vor.
    3. Klicken Sie auf Automatische Installation.
      Der Flachtisch bewegt sich und der Kopfspaltsensor erkennt die Höhe des Objekts.
    4. Klicken Sie auf OK.
  10. Wählen Sie Druckursprung aus Ausgangspunkt relativ oder Mitte relativ.
    In diesem Abschnitt wird erklärt, wie Sie die Einstellungen konfigurieren, wenn Ausgangspunkt relativ ausgewählt ist.
    Anmerkung

    Einzelheiten zu Mitte relativ finden Sie im BD-8 Benutzerhandbuch.

    BD-8 Benutzerhandbuch – Elemente der Objekt-(Medien-)Registrierung

  11. Klicken Sie auf Ändern neben Druckursprung und Druckbereich, um den druckbaren Bereich festzulegen.
    • Druckursprung-Einstellung

      1. Wählen Sie Pointer für Positionsangabe aus.

        Der Druckkopfschlitten bewegt sich zum unteren rechten Punkt des aktuell eingestellten Druckbereichs, und der Pointer leuchtet.

      2. Klicken Sie auf Up, Down, Left oder Right, um den Druckursprung (untere rechte Ecke des Druckbereichs) festzulegen.

        Richten Sie den Pointer auf die Druckstartposition des installierten Objekts (Druckursprung) aus.

    • Druckbereich-Einstellung

      1. Wählen Sie Druckbereich aus.

        Der Druckkopfschlitten bewegt sich zum oberen linken Punkt des aktuell eingestellten Druckbereichs, und der Pointer leuchtet.

      2. Klicken Sie auf Up, Down, Left oder Right, um die obere linke Ecke des Druckbereichs festzulegen.

        Legen Sie mithilfe des Pointers den Druckbereich für das installierte Objekt fest.

      3. Klicken Sie auf OK.

        Kehren Sie zu den Einstellungsfenstern [Höhe des Flachtisches], [Druckursprung] und [Druckbereich] zurück.

    Anmerkung
    • Wenn etwa 3 Minuten lang keine Benutzereingabe erfolgt, kehrt der Druckkopfschlitten automatisch in die Standby-Position zurück, um ein Austrocknen der Druckköpfe zu verhindern. Führen Sie den Vorgang erneut durch.

    • Sie können den Druckursprung auch mit Numerische Eingabe festlegen.

      Wählen Sie unter Positionsangabe die Option Numerische Eingabe und geben Sie dann einen Wert für S ein.

  12. Klicken Sie auf OK.
    Setup wird ausgeführt. wird angezeigt. Sobald die Einrichtung abgeschlossen ist, kehren Sie zum Startbildschirm zurück, und der Name des registrierten Mediums und der Druckbereich werden angezeigt.
