Instalação da unidade do eixo de rotação

Procedimento
  1. Empurre levemente a placa contra os pinos de posicionamento para colocá-la sobre a mesa plana.
    IO_rotaryinstall_01
  2. Com a placa em contato com os pinos de posicionamento, instale os parafusos de fixação da placa utilizando a chave sextavada fornecida.
    NOTA Se a placa não estiver em contato com os pinos de posicionamento, isso causará um desalinhamento na impressão.
    IO_rotaryinstall_02
  3. Instale os parafusos de posicionamento nos locais indicados na figura, utilizando a chave sextavada fornecida.
    IO_rotaryinstall_03
  4. Empurre levemente a unidade do eixo de rotação contra os parafusos de posicionamento para colocá-la na placa.
    IO_rotaryinstall_04
  5. Use parafusos de montagem para prender temporariamente a unidade do eixo de rotação.
    Aperte parcialmente os parafusos de montagem enquanto ajusta a posição da unidade do eixo de rotação.
    IO_rotaryinstall_05
  6. Aperte totalmente os parafusos de montagem.
  7. Conecte o conector da unidade do eixo de rotação ao conector da mesa plana.

    Alinhe a saliência no conector da unidade do eixo de rotação com o entalhe no conector e, em seguida, insira o primeiro no segundo.

    Insira o conector da unidade do eixo de rotação até ouvir um clique.

    IO_rotaryinstall_06
  8. Toque em Finalizar tudo no painel de operação.
  9. Toque em Panel_Icon_Home para voltar à tela inicial.

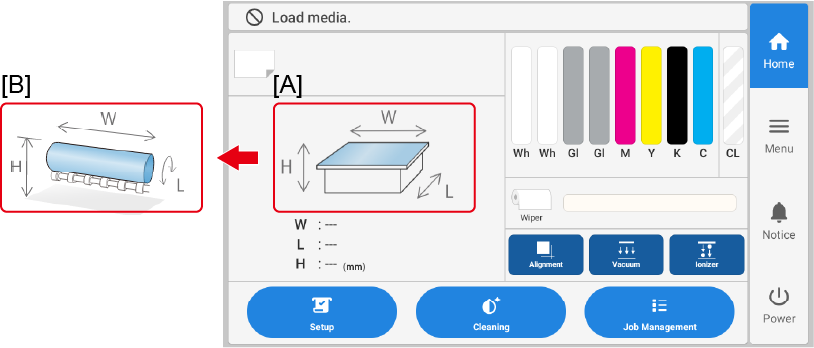

    Quando a unidade do eixo de rotação é conectada, a imagem mostrada na tela inicial muda de [A] para [B].
    IO_rotaryinstall_07

    [A]: Exibido quando a unidade do eixo de rotação não está conectada

    [B]: Exibido quando a unidade do eixo de rotação está conectada
