Remoção da unidade do eixo de rotação

Procedimento
  1. Desconecte o conector da unidade do eixo de rotação do conector da mesa plana.
    Enquanto pressiona para baixo as partes da seta, remova o conector da unidade do eixo de rotação.
    IO_rotaryremove_01
  2. Fixe a tampa ao conector da mesa plana.
    NOTA Se não estiver usando o conector, certifique-se de colocar a tampa para evitar que pó e sujeira adiram ao conector.
    IO_rotaryremove_02
  3. Remova os parafusos de montagem.
    Após remover os parafusos de montagem, retire a unidade do eixo de rotação.
    IO_rotaryinstall_05
  4. Remova os parafusos de posicionamento usando a chave sextavada fornecida.
    IO_rotaryinstall_03
  5. Remova os parafusos de fixação da placa usando a chave sextavada fornecida.
    IO_rotaryinstall_02
  6. Remova a placa da mesa plana.
  7. Toque em Finalizar tudo no painel de operação.
  8. Toque em Panel_Icon_Home para voltar à tela inicial.

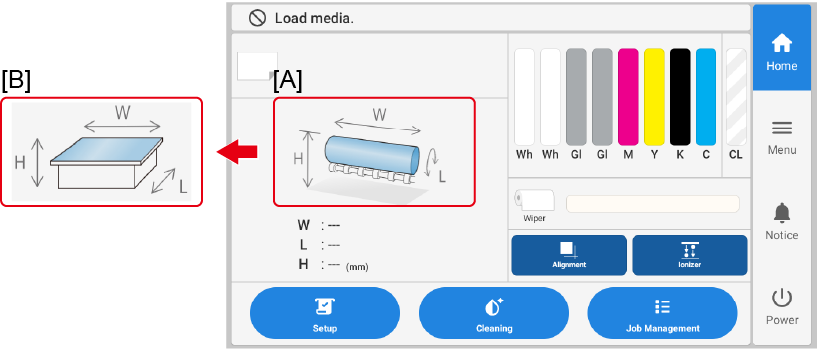

    Quando a unidade do eixo de rotação é removida, a imagem mostrada na tela inicial muda de [A] para [B].
    IO_rotaryremove_05

    [A]: Exibido quando a unidade do eixo de rotação está conectada

    [B]: Exibido quando a unidade do eixo de rotação não está conectada
