回転軸ユニットを取り付ける

手順
  1. 位置決めピンにプレートを軽く押し当てて、フラットテーブルに置く。
    IO_rotaryinstall_01
  2. プレートを位置決めピンに当てたまま、付属の六角レンチを使用してプレート固定用ネジを取り付ける。
    メモ プレートが位置決めピンに当たっていない場合、印刷ズレの原因になります。
    IO_rotaryinstall_02
  3. 付属の六角レンチを使用して、図の位置に位置決めネジを取り付ける。
    IO_rotaryinstall_03
  4. 位置決めネジに回転軸ユニットを軽く押し当てて、プレートに置く。
    IO_rotaryinstall_04
  5. 回転軸ユニットを取付ネジで仮止めする。
    回転軸ユニットの位置を調整しながら取付ネジを仮締めします。
    IO_rotaryinstall_05
  6. 取付ネジを本締めする。
  7. 回転軸ユニットのコネクターをフラットテーブルのコネクターに接続する。

    回転軸ユニットのコネクターの凸部を コネクターの凹部に合わせて差し込みます。

    回転軸ユニットのコネクターは、「カチッ」と音がするまで差し込んでください。

    IO_rotaryinstall_06
  8. 操作パネルのすべて完了をタップする。
  9. Panel_Icon_Homeをタップして、ホーム画面に戻る。

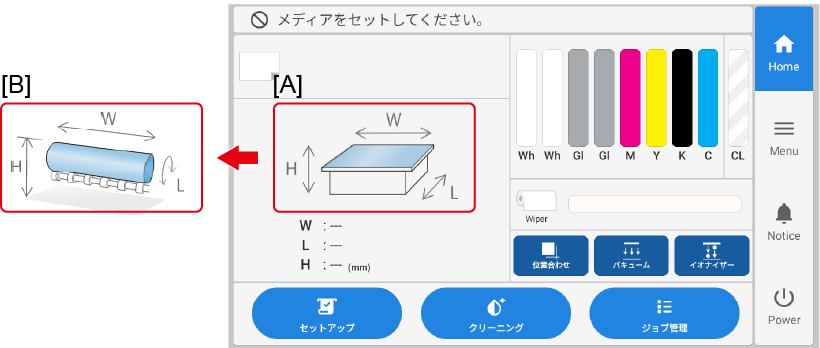

    回転軸ユニットが接続されると、ホーム画面の表示が[A] から[B] に変わります。
    IO_rotaryinstall_07

    [A]: 回転軸ユニットが接続されていないのときの表示

    [B]: 回転軸ユニットが接続されたときの表示
