回転軸ユニットを取り外す
手順
-
フラットテーブルのコネクターから回転軸ユニットのコネクターを外す。
矢印の部分を押しながら、回転軸ユニットのコネクターを外します。
-
フラットテーブルのコネクターにカバーを取り付ける。
メモ コネクターを使用しないときは、埃やごみの付着を防止するために、必ずカバーを取り付けてください。
-
取付ネジを取り外す。
取付ネジを取り外したら、回転軸ユニットを取り外してください。
-
付属の六角レンチを使用して、位置決めネジを取り外す。
-
付属の六角レンチを使用して、プレート固定用ネジを取り外す。
- フラットテーブルからプレートを取り外す。
- 操作パネルのすべて完了をタップする。
-
をタップして、ホーム画面に戻る。

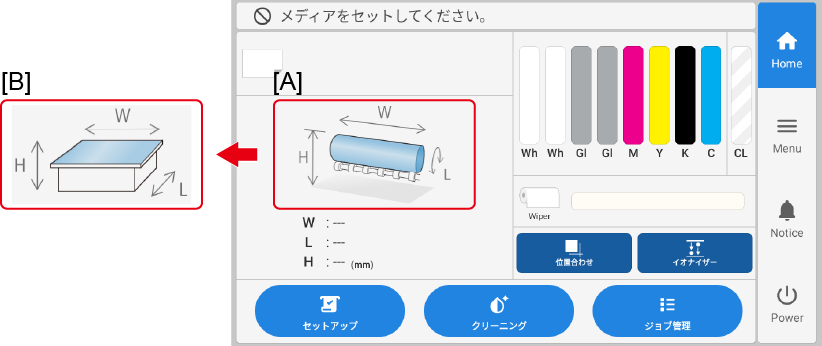

回転軸ユニットが取り外されると、ホーム画面の表示が[A] から[B] に変わります。
[A]: 回転軸ユニットが接続されているときの表示
[B]: 回転軸ユニットが接続されていないときの表示
