Installare l’unità dell’asse di rotazione

Procedura
  1. Spingere leggermente la piastra contro i perni di posizionamento per posizionarla sul piano di lavoro.
    IO_rotaryinstall_01
  2. Con la piastra a contatto con i perni di posizionamento, installare le viti di fissaggio della piastra con la chiave esagonale in dotazione.
    MEMO Se la piastra non è a contatto con i perni di posizionamento, la stampa risulterà disallineata.
    IO_rotaryinstall_02
  3. Installare le viti di posizionamento nelle posizioni mostrate in figura con la chiave esagonale in dotazione.
    IO_rotaryinstall_03
  4. Spingere leggermente l’unità dell’asse di rotazione contro le viti di posizionamento per posizionarla sulla piastra.
    IO_rotaryinstall_04
  5. Utilizzare le viti di montaggio per fissare temporaneamente l’unità dell’asse di rotazione.
    Serrare parzialmente le viti di montaggio mentre si regola la posizione dell’unità dell’asse di rotazione.
    IO_rotaryinstall_05
  6. Serrare completamente le viti di montaggio.
  7. Collegare il connettore dell’unità dell’asse di rotazione al connettore del piano di lavoro.

    Allineare la sporgenza sul connettore dell’unità dell’asse di rotazione con la rientranza sul connettore , quindi inserire il primo nel secondo.

    Inserire il connettore dell’unità dell’asse di rotazione fino a sentire uno scatto.

    IO_rotaryinstall_06
  8. Toccare Termina tutto sul pannello comandi.
  9. Toccare Panel_Icon_Home per tornare alla schermata iniziale.

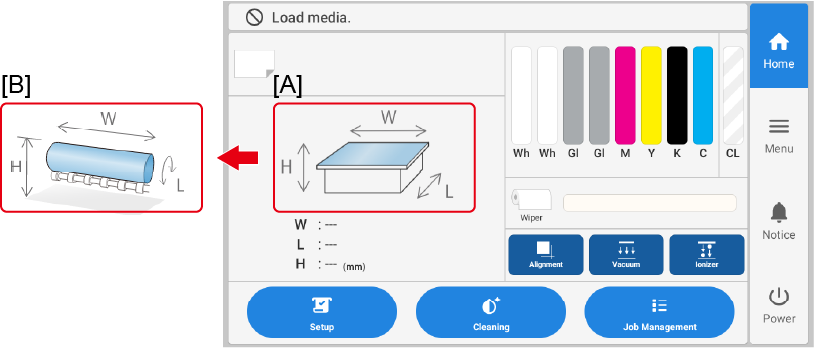

    Quando è collegata l’unità dell’asse di rotazione, l’immagine visualizzata nella schermata iniziale passa da [A] a [B].
    IO_rotaryinstall_07

    [A]: Visualizzazione quando l’unità dell’asse di rotazione non è collegata

    [B]: Visualizzazione quando l’unità dell’asse di rotazione è collegata
