Rimozione dell’unità dell’asse di rotazione

Procedura
  1. Rimuovere il connettore dell’unità dell’asse di rotazione dal connettore del piano di lavoro.
    Premendo le parti indicate dalle frecce, rimuovere il connettore dell’unità dell’asse di rotazione.
    IO_rotaryremove_01
  2. Fissare il coperchio al connettore del piano di lavoro.
    MEMO Se non si utilizza il connettore, assicurarsi di applicare il coperchio per evitare che polvere e detriti aderiscano al connettore.
    IO_rotaryremove_02
  3. Rimuovere le viti di montaggio.
    Dopo aver rimosso le viti di montaggio, rimuovere l’unità dell’asse di rotazione.
    IO_rotaryinstall_05
  4. Rimuovere le viti di posizionamento con la chiave esagonale in dotazione.
    IO_rotaryinstall_03
  5. Rimuovere le viti di fissaggio della piastra utilizzando la chiave esagonale in dotazione.
    IO_rotaryinstall_02
  6. Rimuovere la piastra dal piano di lavoro.
  7. Toccare Termina tutto sul pannello comandi.
  8. Toccare Panel_Icon_Home per tornare alla schermata iniziale.

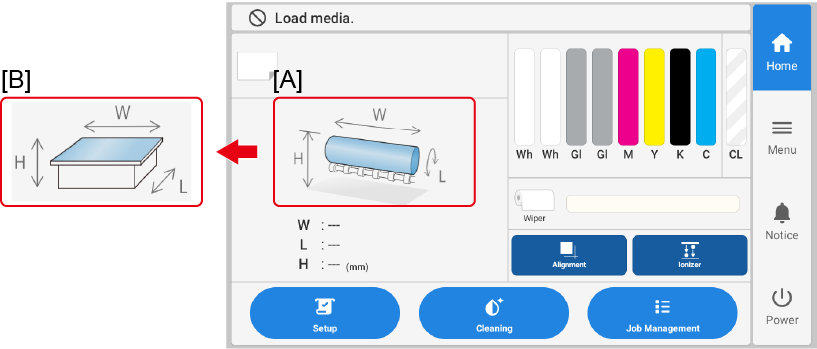

    Quando l’unità dell’asse di rotazione è smontata, l’immagine visualizzata nella schermata iniziale passa da [A] a [B].
    IO_rotaryremove_05

    [A]: Visualizzazione quando l’unità dell’asse di rotazione è collegata

    [B]: Visualizzazione quando l’unità dell’asse di rotazione non è collegata
