Installation de l’unité de l’axe de rotation

Procédure
  1. Appuyez légèrement la platine contre les goupilles de positionnement pour la placer sur le plateau.
    IO_rotaryinstall_01
  2. Une fois la platine en contact avec les goupilles de positionnement, serrez les vis de fixation de la platine à l’aide de la clé hexagonale fournie.
    RAPPEL Si la platine n’est pas en contact avec les goupilles de positionnement, cela entraînera un désalignement de l’impression.
    IO_rotaryinstall_02
  3. Installez les vis de positionnement aux emplacements indiqués sur la figure à l’aide de la clé hexagonale fournie.
    IO_rotaryinstall_03
  4. Poussez légèrement l’unité de l’axe de rotation contre les vis de positionnement pour la placer sur la platine.
    IO_rotaryinstall_04
  5. Utilisez les vis de montage pour installer temporairement l’unité de l’axe de rotation.
    Serrez partiellement les vis de montage tout en réglant la position de l’unité de l’axe de rotation.
    IO_rotaryinstall_05
  6. Serrez complètement les vis de montage.
  7. Branchez le connecteur de l’unité de l’axe de rotation au connecteur du plateau.

    Alignez la saillie du connecteur de l’unité de l’axe de rotation avec l’encoche du connecteur , puis insérez le premier dans le second.

    Insérez le connecteur de l’unité de l’axe de rotation jusqu’à ce que vous entendiez un clic.

    IO_rotaryinstall_06
  8. Appuyez sur Tout terminer sur le panneau de commande.
  9. Appuyez sur Panel_Icon_Home pour revenir à l’écran d’accueil.

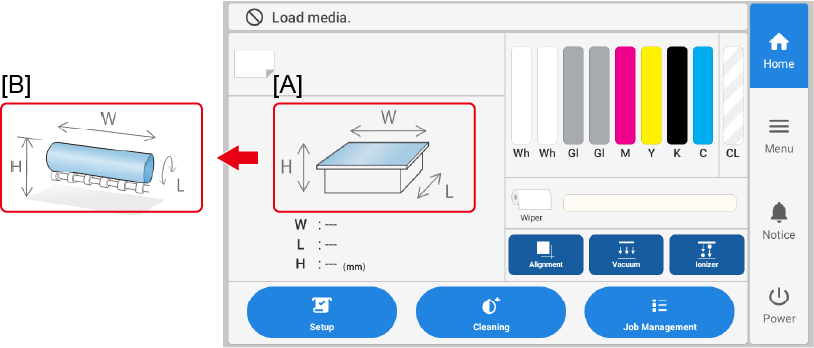

    Lorsque l’unité de l’axe de rotation est connectée, l’image affichée sur l’écran d’accueil passe de [A] à [B].
    IO_rotaryinstall_07

    [A] : S’affiche lorsque l’unité de l’axe de rotation n’est pas connectée

    [B] : S’affiche lorsque l’unité de l’axe de rotation est connectée
