Retrait de l’unité de l’axe de rotation

Procédure
  1. Débranchez le connecteur de l’unité de l’axe de rotation du connecteur du plateau.
    Tout en appuyant sur les flèches, retirez le connecteur de l’unité de l’axe de rotation.
    IO_rotaryremove_01
  2. Fixez le capot au connecteur du plateau.
    RAPPEL Si vous n’utilisez pas le connecteur, veillez à remettre le capot en place pour empêcher la poussière et les débris d’adhérer au connecteur.
    IO_rotaryremove_02
  3. Enlevez les vis de montage.
    Après avoir dévissé les vis de montage, retirez l’unité de l’axe de rotation.
    IO_rotaryinstall_05
  4. Enlevez les vis de positionnement à l’aide de la clé hexagonale fournie.
    IO_rotaryinstall_03
  5. Enlevez les vis de fixation de la platine à l’aide de la clé hexagonale fournie.
    IO_rotaryinstall_02
  6. Enlevez la platine du plateau.
  7. Appuyez sur Tout terminer sur le panneau de commande.
  8. Appuyez sur Panel_Icon_Home pour revenir à l’écran d’accueil.

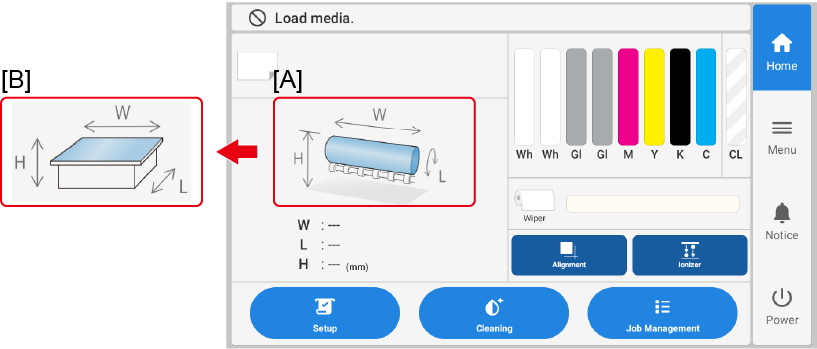

    Quand l’unité de l’axe de rotation est retirée, l’image affichée sur l’écran d’accueil passe de [A] à [B].
    IO_rotaryremove_05

    [A] : S’affiche lorsque l’unité de l’axe de rotation est connectée

    [B] : S’affiche lorsque l’unité de l’axe de rotation n’est pas connectée
