Instalación de la unidad de eje rotatorio

Procedimiento
  1. Empuje ligeramente la placa contra los pasadores de posicionamiento para colocarla sobre la mesa plana.
    IO_rotaryinstall_01
  2. Con la placa en contacto con los pasadores de posicionamiento, coloque los tornillos de fijación de la placa utilizando la llave hexagonal incluida.
    NOTA Si la placa no está en contacto con los pasadores de posicionamiento, se producirá una desalineación en la impresión.
    IO_rotaryinstall_02
  3. Coloque los tornillos de posicionamiento en las posiciones que se indican en la figura utilizando la llave hexagonal incluida.
    IO_rotaryinstall_03
  4. Empuje ligeramente la unidad de eje rotatorio contra los tornillos de posicionamiento para colocar esta unidad en la placa.
    IO_rotaryinstall_04
  5. Utilice tornillos de fijación para fijar temporalmente la unidad de eje rotatorio.
    Apriete parcialmente los tornillos de fijación mientras ajusta la posición de la unidad de eje rotatorio.
    IO_rotaryinstall_05
  6. Apriete bien los tornillos de fijación.
  7. Conecte el conector de la unidad de eje rotatorio al conector de la mesa plana.

    Alinee el saliente del conector de la unidad de eje rotatorio con la hendidura del conector y, a continuación, inserte el primero en el segundo.

    Inserte el conector de la unidad de eje rotatorio hasta que oiga un clic.

    IO_rotaryinstall_06
  8. Pulse Finalizar todo en el panel de operaciones.
  9. Pulse Panel_Icon_Home para volver a la pantalla de inicio.

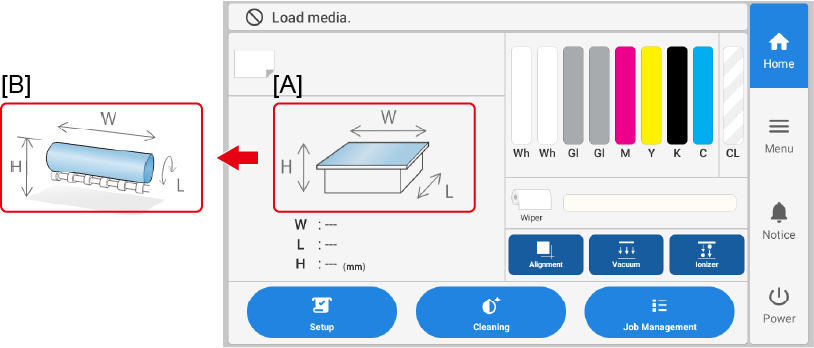

    Cuando la unidad de eje rotatorio está conectada, la imagen mostrada en la pantalla de inicio cambia de [A] a [B].
    IO_rotaryinstall_07

    [A]: Visualización cuando la unidad de eje rotatorio no está conectada

    [B]: Visualización cuando la unidad de eje rotatorio está conectada
