Desmontaje de la unidad de eje rotatorio

Procedimiento
  1. Desconecte el conector de la unidad de eje rotatorio del conector de la mesa plana.
    Mientras presiona hacia abajo las partes de la flecha, retire el conector de la unidad de eje rotatorio.
    IO_rotaryremove_01
  2. Fije la tapa al conector de la mesa plana.
    NOTA Si no utiliza el conector, asegúrese de colocar la tapa para evitar que el polvo y los residuos se adhieran al conector.
    IO_rotaryremove_02
  3. Retire los tornillos de fijación.
    Una vez retirados los tornillos de fijación, retire la unidad de eje rotatorio.
    IO_rotaryinstall_05
  4. Retire los tornillos de posicionamiento utilizando la llave hexagonal incluida.
    IO_rotaryinstall_03
  5. Retire los tornillos de fijación de la placa con la llave hexagonal incluida.
    IO_rotaryinstall_02
  6. Retire la placa de la mesa plana.
  7. Pulse Finalizar todo en el panel de operaciones.
  8. Pulse Panel_Icon_Home para volver a la pantalla de inicio.

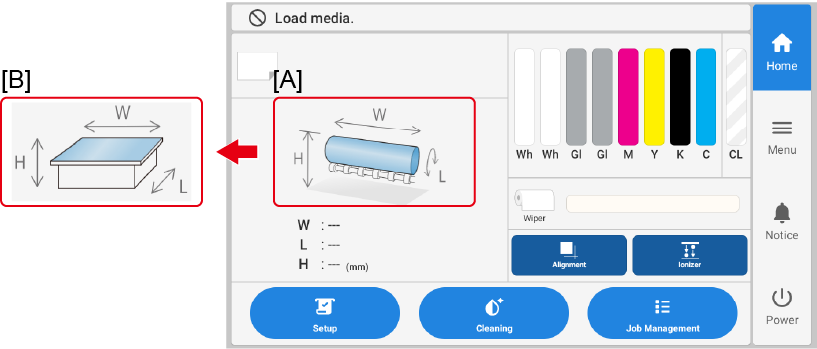

    Cuando se retira la unidad de eje rotatorio, la imagen mostrada en la pantalla de inicio cambia de [A] a [B].
    IO_rotaryremove_05

    [A]: Visualización cuando la unidad de eje rotatorio está conectada

    [B]: Visualización cuando la unidad de eje rotatorio no está conectada
