Instalación de la unidad de ejes giratorios

Procedimiento
  1. Empuje ligeramente la placa contra los pasadores de posicionamiento para colocarla sobre la mesa plana.
    IO_rotaryinstall_01
  2. Con la placa en contacto con los pasadores de posicionamiento, instale los tornillos de fijación de la placa utilizando la llave hexagonal incluida.
    NOTA Si la placa no está en contacto con los pasadores de posicionamiento, esto provocará una desalineación en la impresión.
    IO_rotaryinstall_02
  3. Instale los tornillos de posicionamiento en las posiciones indicadas en la figura utilizando la llave hexagonal incluida.
    IO_rotaryinstall_03
  4. Empuje ligeramente la unidad de ejes giratorios contra los tornillos de posicionamiento para colocar esta unidad sobre la placa.
    IO_rotaryinstall_04
  5. Utilice tornillos de montaje para fijar temporalmente la unidad de ejes giratorios.
    Apriete parcialmente los tornillos de montaje mientras ajusta la posición de la unidad de ejes giratorios.
    IO_rotaryinstall_05
  6. Apriete a fondo los tornillos de montaje.
  7. Conecte el conector de la unidad de ejes giratorios al conector de la mesa plana.

    Alinee la protuberancia en el conector de la unidad de ejes giratorios con la muesca en el conector , y luego inserte el primero en el segundo.

    Inserte el conector de la unidad de ejes giratorios hasta que escuche un clic.

    IO_rotaryinstall_06
  8. Toque Finalizar todo en el panel de operaciones.
  9. Toque Panel_Icon_Home para regresar a la pantalla de inicio.

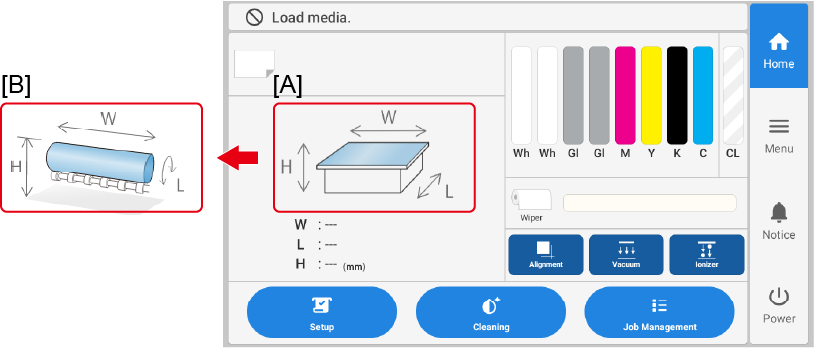

    Cuando la unidad de ejes giratorios está conectada, la imagen que se muestra en la pantalla de inicio cambia de [A] a [B].
    IO_rotaryinstall_07

    [A]: Visualización cuando la unidad de ejes giratorios no está conectada

    [B]: Visualización cuando la unidad de ejes giratorios está conectada
