Retirar la unidad de ejes giratorios

Procedimiento
  1. Desconecte el conector de la unidad de ejes giratorios del conector de la mesa plana.
    Al tiempo que presiona hacia abajo las partes de la flecha, retire el conector de la unidad de ejes giratorios.
    IO_rotaryremove_01
  2. Coloque la tapa en el conector de la mesa plana.
    NOTA Si no está utilizando el conector, asegúrese de colocar la tapa para evitar que se adhiera polvo y suciedad al conector.
    IO_rotaryremove_02
  3. Retire los tornillos de montaje.
    Después de retirar los tornillos de montaje, retire la unidad de ejes giratorios.
    IO_rotaryinstall_05
  4. Retire los tornillos de posicionamiento con la llave hexagonal incluida.
    IO_rotaryinstall_03
  5. Retire los tornillos de fijación de la placa con la llave hexagonal incluida.
    IO_rotaryinstall_02
  6. Retire la placa de la mesa plana.
  7. Toque Finalizar todo en el panel de operaciones.
  8. Toque Panel_Icon_Home para regresar a la pantalla de inicio.

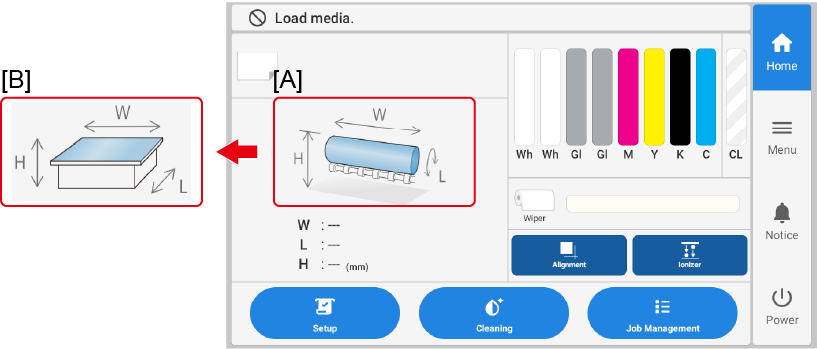

    Cuando se retira la unidad de ejes giratorios, la imagen que se muestra en la pantalla de inicio cambia de [A] a [B].
    IO_rotaryremove_05

    [A]: Visualización cuando la unidad de ejes giratorios está conectada

    [B]: Visualización cuando la unidad de ejes giratorios no está conectada
