Installieren der Drehachseneinheit

Vorgehensweise
  1. Drücken Sie die Platte leicht gegen die Positionierstifte, um sie auf dem Flachtisch zu platzieren.
    IO_rotaryinstall_01
  2. Sobald die Platte die Positionierstifte berührt, ziehen Sie die Befestigungsschrauben für die Platte mit dem mitgelieferten Sechskantschlüssel fest.
    Anmerkung Sollte die Platte keinen Kontakt zu den Positionierstiften haben, führt dies zu einer Fehlausrichtung beim Druck.
    IO_rotaryinstall_02
  3. Bringen Sie die Positionierschrauben an den in der Abbildung gezeigten Stellen mit dem mitgelieferten Sechskantschlüssel an.
    IO_rotaryinstall_03
  4. Drücken Sie die Drehachseneinheit leicht gegen die Positionierschrauben, um die Einheit auf der Platte zu platzieren.
    IO_rotaryinstall_04
  5. Verwenden Sie Befestigungsschrauben, um die Drehachseneinheit vorübergehend zu befestigen.
    Ziehen Sie die Befestigungsschrauben etwas an, während Sie die Position der Drehachseneinheit einstellen.
    IO_rotaryinstall_05
  6. Ziehen Sie die Befestigungsschrauben vollständig an.
  7. Stecken Sie den Stecker der Drehachseneinheit in den Anschluss des Flachtisches.

    Richten Sie den Vorsprung am Stecker der Drehachseneinheit mit der Vertiefung am Anschluss aus und stecken Sie ihn dann in den Anschluss.

    Stecken Sie den Stecker der Drehachseneinheit ein, bis Sie ein Klicken hören.

    IO_rotaryinstall_06
  8. Tippen Sie auf Alle fertig stellen auf dem Bedienfeld.
  9. Tippen Sie auf Panel_Icon_Home, um zum Startbildschirm zurückzukehren.

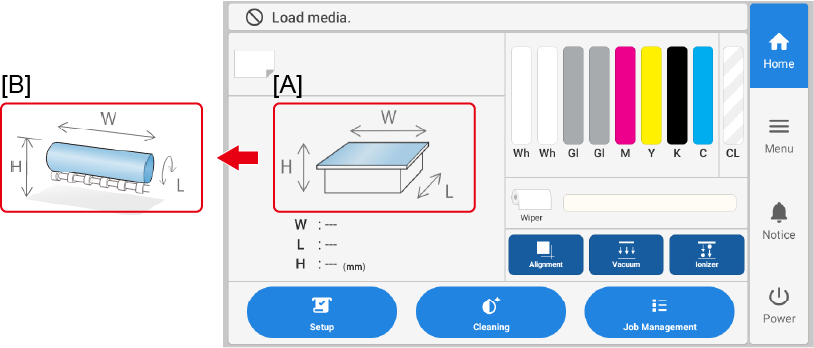

    Wenn die Drehachseneinheit angeschlossen ist, wechselt das auf dem Startbildschirm angezeigte Bild von [A] zu [B].
    IO_rotaryinstall_07

    [A]: Anzeige, wenn die Drehachseneinheit nicht angeschlossen ist

    [B]: Anzeige, wenn die Drehachseneinheit angeschlossen ist
