Entfernen der Drehachseneinheit

Vorgehensweise
  1. Trennen Sie den Stecker der Drehachseneinheit vom Anschluss des Flachtisches.
    Drücken Sie die Pfeile nach unten und ziehen Sie den Stecker der Drehachseneinheit ab.
    IO_rotaryremove_01
  2. Bringen Sie die Abdeckung am Anschluss des Flachtisches an.
    Anmerkung Wenn Sie den Anschluss nicht verwenden, muss die Abdeckung unbedingt aufgesteckt werden, um den Anschluss vor Staub und Schmutz zu schützen.
    IO_rotaryremove_02
  3. Entfernen Sie die Befestigungsschrauben.
    Entfernen Sie nach dem Entfernen der Befestigungsschrauben die Drehachseneinhei.
    IO_rotaryinstall_05
  4. Entfernen Sie die Positionierschrauben mit dem mitgelieferten Sechskantschlüssel.
    IO_rotaryinstall_03
  5. Entfernen Sie die Befestigungsschrauben für die Platte mit dem mitgelieferten Sechskantschlüssel.
    IO_rotaryinstall_02
  6. Entfernen Sie die Platte vom Flachtisch.
  7. Tippen Sie auf Alle fertig stellen auf dem Bedienfeld.
  8. Tippen Sie auf Panel_Icon_Home, um zum Startbildschirm zurückzukehren.

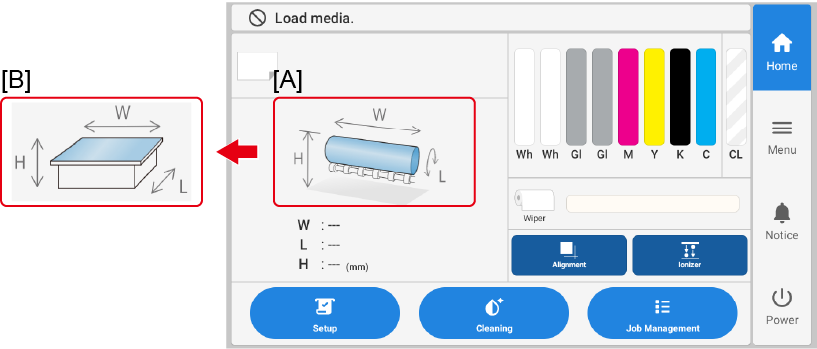

    Wenn die Drehachseneinheit entfernt wird, wechselt das auf dem Startbildschirm angezeigte Bild von [A] zu [B].
    IO_rotaryremove_05

    [A]: Anzeige, wenn die Drehachseneinheit angeschlossen ist

    [B]: Anzeige, wenn die Drehachseneinheit nicht angeschlossen ist
