Sostituzione del wiper

Il wiper pulisce periodicamente la superficie delle testine di stampa.

Quando è il momento di sostituire il wiper, appare il messaggio È arrivato il momento di sostituire il wiper.. In questo caso, sostituire il wiper.

Per informazioni sull’acquisto degli wiper, contattare il rivenditore autorizzato o visitare il nostro sito (https://www.rolanddg.com/).

AVVERTENZA

Assicurarsi di eseguire le operazioni come specificato nelle precedenti istruzioni e di non toccare mai un’area non specificata nelle istruzioni.

Un movimento improvviso della macchina può causare lesioni.

Articolo necessario

Wiper_Assy
Wiper
IMPORTANTE
  • Per evitare che le testine di stampa si secchino, terminare questa procedura entro 10 minuti. Dopo 10 minuti viene emesso un segnale acustico di avvertimento.
  • Fare attenzione a non far aderire l’inchiostro al pannello comandi.
Procedura
  1. Quando appare il messaggio È arrivato il momento di sostituire il wiper., toccare OK.
  2. Rimuovere l’oggetto su cui stampare.
  3. Toccare VG3_Panel_Icon_NOTE_1note per visualizzare i messaggi.

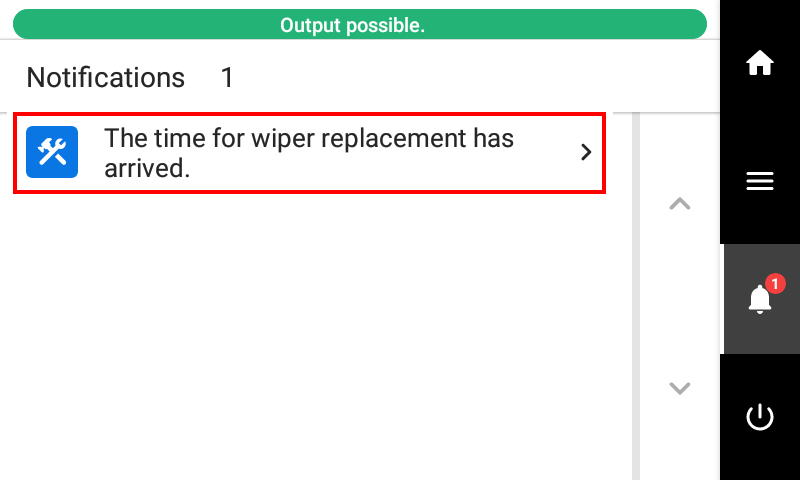

  4. Toccare È arrivato il momento di sostituire il wiper..
    VG3_Panel_NOTE_TimetoReplaceWiper
    Appare la schermata Sostituzione Wiper.
  5. Toccare Eseguire.
    Toccare Eseguire per visualizzare un messaggio che ricorda all’utente di indossare i dispositivi di protezione.
  6. Toccare OK.
    Toccare OK per spostare il carrello delle testine di stampa in una posizione in cui sia possibile sostituire il wiper.
  7. Per sostituire il wiper, seguire le istruzioni riportate sul pannello comandi.
    • Toccare VG3_Panel_Icon_LEFT_blue o VG3_Panel_Icon_RIGHT_blue per controllare la procedura.
    • Se si completa il lavoro senza visualizzare le istruzioni, toccare Termina tutto.
    IMPORTANTE
    • Installare il wiper in modo che la superficie (1) sia rivolta verso destra.
    • Dopo aver installato il wiper, tenere i ganci sui lati destro e sinistro, premendo quanto basta per non far scattare i blocchi. Quindi, tirare delicatamente il wiper verso l’alto e verificare che non sia stato rimosso.

    ReplaceWiper2

  8. Al termine della sostituzione del wiper, toccare Termina tutto.
  9. Quando viene visualizzato Chiudere il coperchio., chiudere il coperchio anteriore e il pannello di manutenzione.
    Quando si chiudono il coperchio anteriore e il pannello di manutenzione, si torna alla schermata originale.
    MEMO

    Assicurarsi di tenere la maniglia del coperchio anteriore fino a quando il coperchio non è completamente aperto o chiuso.

    Se il coperchio anteriore non viene aperto e chiuso delicatamente, potrebbe rompersi o ferire l’operatore.

    CoverOpen2
  10. Toccare AP-640_Panel_Icon_HOME per tornare alla schermata iniziale.
