Réglage manuel de la hauteur de l’objet à imprimer

Cette section explique comment régler manuellement la hauteur de l’objet à imprimer. Cette opération est indiquée lorsque vous ne voulez pas que le capteur d’espacement des têtes entre en contact avec l’objet à imprimer et au cas où vous voulez régler la distance entre les têtes d’impression et l’objet à imprimer. Le réglage manuel prend un peu plus de temps que le réglage automatique car vous devez régler visuellement la hauteur. Si la surface d’impression est inégale, il y a une limite à la surface d’inégalité.

Procédure
  1. Chargez l’objet à imprimer.
    Chargement de l’objet à imprimer
  2. Appuyez sur AP-640_Panel_Icon_SETUP Configurer.
  3. Appuyez sur Sélectionner sous Préréglage, puis sélectionnez le préréglage pour lequel vous souhaitez modifier les paramètres.
  4. Appuyez sur Suivant.
  5. Appuyez sur Modifier à côté de Hauteur de table.
  6. Ouvrez le capot avant.
    RAPPEL

    Veillez à tenir la poignée du capot avant et tenez-la jusqu’à ce que le capot soit complètement ouvert ou fermé.

    Si vous n’ouvrez et ne fermez pas doucement le capot avant, il risque de se briser ou de vous blesser.

    CoverOpen2
  7. Déplacez l’objet à imprimer de manière à ce qu’il se trouve sous le capteur d’espacement de la tête.
    Appuyez longuement ou appuyez sur AP-640_Panel_Icon_DOWN AP-640_Panel_Icon_UP alignés sur le côté droit de l’écran pour déplacer la table vers l’avant ou vers l’arrière.
    TableMoveF_R
    RAPPEL

    Vous pouvez également appuyer sur AP-640_Panel_Icon_EDIT et saisir une valeur pour définir la hauteur.

  8. Détecte la hauteur de l’objet à imprimer.

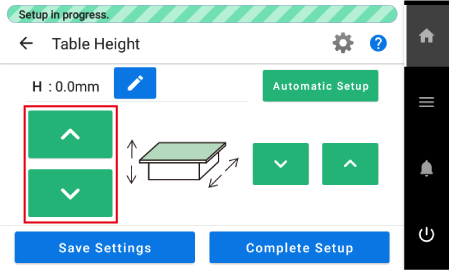

    Appuyez longuement sur ou appuyez sur AP-640_Panel_Icon_DOWN AP-640_Panel_Icon_UP alignés sur le côté gauche de l’écran pour ajuster la hauteur de l’objet à imprimer. Rapprochez le capteur d’espacement des têtes le plus près possible de la surface d’impression.

    IMPORTANT

    Réglez la hauteur de la table de manière à ce que la position la plus haute de la surface d’impression n’entre pas en contact avec le capteur d’écart de têtes. Notez que la qualité d’impression se détériore lorsque la distance entre le capteur d’écart de têtes et la surface d’impression s’élargit.

    ManualHeightADJ
    TableMoveHeight
  9. Une fois la position décidée, appuyez sur Terminer la configuration.
    RAPPEL

    Tapez sur Enregistrer les réglages pour revenir à l’écran de sélection des éléments de configuration et modifier les réglages si nécessaire.

  10. Fermez le capot avant.
    RAPPEL

    Veillez à tenir la poignée du capot avant et tenez-la jusqu’à ce que le capot soit complètement ouvert ou fermé.

    Si vous n’ouvrez et ne fermez pas doucement le capot avant, il risque de se briser ou de vous blesser.

    CoverOpen2
