Remplacement de l’essuyeur

L’essuyeur nettoie périodiquement la surface des têtes d’impression.

Lorsqu’il est temps de remplacer l’essuyeur, le message Il est temps de procéder au remplacement de l’essuyeur. apparaît. Dans cette situation, remplacez l’essuyeur.

Pour plus d’informations sur l’achat des essuyeurs, contactez votre revendeur agréé ou visitez notre site Web (https://www.rolanddg.com/).

AVERTISSEMENT

Assurez-vous d’effectuer les opérations spécifiées dans les instructions et de ne jamais toucher à une zone non spécifiée dans les instructions.

Tout mouvement brusque de la machine peut entraîner des blessures.

Article requis

Wiper_Assy
Essuyeur
IMPORTANT
  • Pour éviter que les têtes d’impression ne se dessèchent, terminez cette procédure en 10 minutes ou moins. Un bip sonore retentit au bout de 10 minutes.
  • Veillez à ce que l’encre n’adhère pas au panneau de commande.
Procédure
  1. Lorsque le message Il est temps de procéder au remplacement de l’essuyeur. apparaît, appuyez sur Ok.
  2. Retirez l’objet à imprimer.
  3. Appuyez sur VG3_Panel_Icon_NOTE_1note pour afficher les messages.

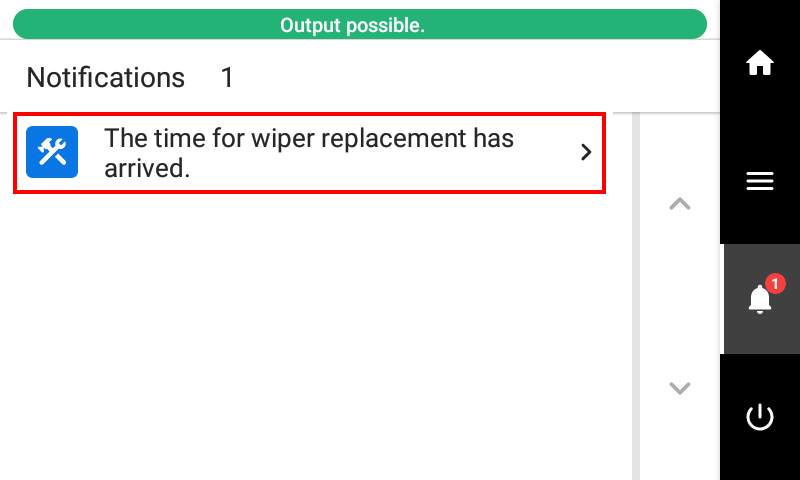

  4. Appuyez sur Il est temps de procéder au remplacement de l’essuyeur..
    VG3_Panel_NOTE_TimetoReplaceWiper
    L’écran Remplacement de l’essuyeur apparaît.
  5. Appuyez sur Exécuter.
    Appuyez sur Exécuter pour afficher un message rappelant à l’utilisateur de porter un équipement de protection.
  6. Appuyez sur Ok.
    Appuyez sur Ok pour déplacer le chariot des têtes d’impression à un endroit où le remplacement de l’essuyeur est possible.
  7. Suivez les instructions du panneau de commande pour remplacer l’essuyeur.
    • Appuyez sur VG3_Panel_Icon_LEFT_blue ou VG3_Panel_Icon_RIGHT_blue pour vérifier la procédure.
    • Si vous terminez le travail sans consulter les instructions, appuyez sur Tout terminer.
    IMPORTANT
    • Installez l’essuyeur de manière à ce que la surface (1) soit orientée vers la droite.
    • Après avoir installé l’essuyeur, tenez les crochets sur les côtés gauche et droit, en appuyant juste assez pour que les verrous ne soient pas libérés. Ensuite, tirez doucement l’essuyeur vers le haut et vérifiez qu’il n’est pas retiré.

    ReplaceWiper2

  8. Lorsque le remplacement de l’essuyeur est terminé, appuyez sur Tout terminer.
  9. Lorsque Fermez le capot. s’affiche, fermez le capot avant et le capot d’entretien.
    Lorsque vous fermez le capot avant et le capot d’entretien, vous revenez à l’écran d’origine.
    RAPPEL

    Veillez à tenir la poignée du capot avant et tenez-la jusqu’à ce que le capot soit complètement ouvert ou fermé.

    Si vous n’ouvrez et ne fermez pas doucement le capot avant, il risque de se briser ou de vous blesser.

    CoverOpen2
  10. Appuyez sur AP-640_Panel_Icon_HOME pour revenir à l’écran d’accueil.
