Cambio de la operación realizada al configurar la ubicación de inicio de la prueba de impresión

Procedimiento
  1. Configurar el objeto en el que se va a imprimir.
    Determinación de la altura de la superficie de impresión y la posición de impresión
  2. Toque VG3_Panel_Icon_CLEANING Prueba de falta de puntos del inyector en la pantalla de inicio.
  3. Toque Cambiar junto a Ubicación de inicio de salida.

    Aparece la pantalla Ubicación de inicio de la prueba de impresión.

  4. Toque Icon_GearMark.

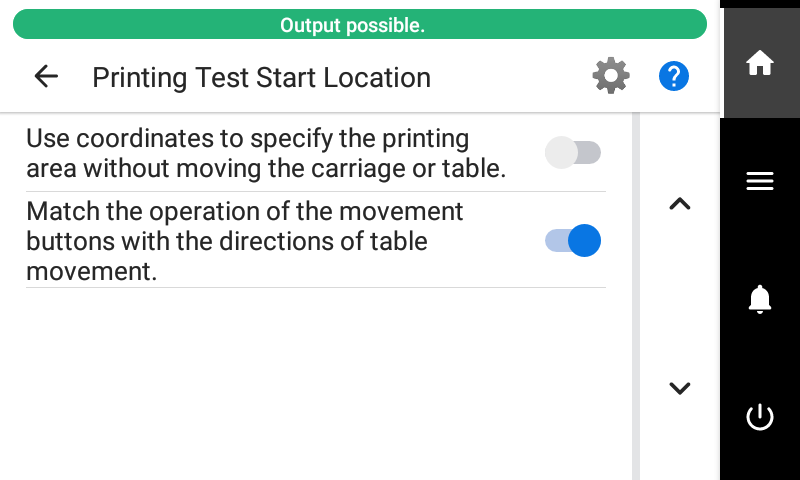

    Change_TestPrint_StartingPoint2
  5. Toque AP-640_Panel_Icon_Toggle_ON o VG3_Panel_Icon_Toggle_OFF para cambiar la configuración.
    Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. Descripción
    AP-640_Panel_Icon_Toggle_ON

    Establezca Ubicación de inicio de la prueba de impresión sin mover el carro o la mesa del cabezal de impresión.

    Toque AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT y AP-640_Panel_Icon_RIGHT en el panel de control para especificar la ubicación.
    VG3_Panel_Icon_Toggle_OFF

    Mueva el carro o la mesa del cabezal de impresión y luego utilice el puntero para verificar la posición del carro o la mesa del cabezal de impresión mientras configura los ajustes.

    El carro del cabezal de impresión y la mesa se mueven junto con AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT, y AP-640_Panel_Icon_RIGHT operaciones en el panel de control.
    Haga coincidir el funcionamiento de los botones de movimiento y las direcciones de movimiento de la mesa. Descripción
    AP-640_Panel_Icon_Toggle_ON

    Toque AP-640_Panel_Icon_UP en el panel de control para mover la mesa hacia atrás o AP-640_Panel_Icon_DOWN para hacer avanzar la mesa.
    VG3_Panel_Icon_Toggle_OFF

    Toque AP-640_Panel_Icon_UP en el panel de operaciones para mover la mesa hacia adelante o AP-640_Panel_Icon_DOWN para mover la mesa hacia atrás.
  6. Toque AP-640_Panel_Icon_BACK.
  7. Establezca la ubicación de inicio de la prueba de impresión.

    Toque AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT, y AP-640_Panel_Icon_RIGHT para configurar la ubicación de inicio de la prueba de impresión.

    NOTA

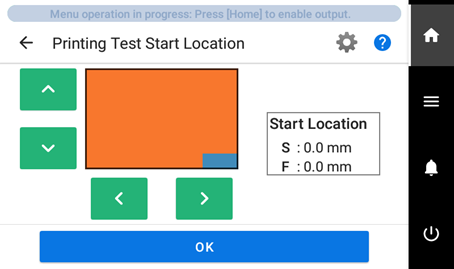

    Los valores de las coordenadas [S] y [F] se muestran a medida que el área de impresión requerida para la prueba de impresión (que se muestra en azul) se mueve hacia arriba, abajo, izquierda y derecha.

    Change_TestPrint_StartingPoint
  8. Toque Aceptar.
  9. Toque Ejecutar junto a Prueba de impresión.
    Se inicia la impresión del patrón de prueba.
    NOTA

    Dependiendo del color del objeto en el que se va a imprimir, puede resultar difícil comprobar el patrón de prueba de tinta blanca.

    Toque VG3_Panel_Icon_CLEANING Prueba de falta de puntos del inyector en la pantalla de inicio, seleccione Limpieza - Prueba de impresión - Prueba de falta de puntos del inyector (Base: negro) en ese orden y luego toque Ejecutar - Sí para hacer que la base de la tinta blanca sea negra, lo que facilitará la comprobación de la tinta blanca.

    Prueba de falta de puntos del inyector (Base: negro) no se muestra si la máquina no está equipada con tinta blanca.

  10. Abra la tapa frontal.
    NOTA

    Asegúrese de sujetar el mango de la tapa frontal y manténgalo así hasta que la tapa esté completamente abierta o cerrada.

    Si no abre y cierra con cuidado la tapa frontal, podría romperse o causar lesiones al usuario.

    CoverOpen2
  11. Compruebe si hay falta o desplazamiento de puntos en el patrón de prueba.
    Los bloques que faltan indican la falta de puntos. Los bloques colapsados o inclinados indican desplazamiento de puntos.


  12. Cierre la tapa frontal.
    NOTA

    Asegúrese de sujetar el mango de la tapa frontal y manténgalo así hasta que la tapa esté completamente abierta o cerrada.

    Si no abre y cierra con cuidado la tapa frontal, podría romperse o causar lesiones al usuario.

    CoverOpen2

    Si no se produce pérdida o desplazamiento de puntos, los preparativos para la impresión han finalizado.

    NOTA
    Ajuste predeterminado:
    • Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa.: Apagado
    • Haga coincidir el funcionamiento de los botones de movimiento y las direcciones de movimiento de la mesa.: Encendido
