Auswechseln der UV-Nebelfilter

Die UV-Nebelfilter absorbieren den beim Drucken entstehenden Farbnebel, um die Menge des am UV-LED-Gerät haftenden Farbnebels zu reduzieren.

Wenn es an der Zeit ist, die UV-Nebelfilter zu ersetzen, erscheint die Meldung Der Austausch des UV-Nebelfilters ist erforderlich.. Wenn diese Meldung erscheint, tauschen Sie die UV-Nebelfilter aus.

Informationen zum Kauf von UV-Nebelfiltern erhalten Sie bei Ihrem Fachhändler oder auf unserer Website (https://www.rolanddg.com/).

WARNUNG

Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berühren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.

Plötzliche Bewegungen des Geräts können zu Verletzungen führen.

Erforderliches Teil
SEA_MistFilter
UV-Nebelfilter
WICHTIG
  • Um ein Austrocknen der Druckköpfe zu verhindern, beenden Sie diesen Vorgang nach maximal 10 Minuten. Nach 10 Minuten ertönt ein Warnton.
  • Achten Sie darauf, dass keine Tinte auf dem Bedienfeld haften bleibt.
Vorgehensweise
  1. Wenn die Meldung Der Austausch des UV-Nebelfilters ist erforderlich. erscheint, tippen Sie auf OK.
  2. Entfernen Sie das zu bedruckende Objekt.
  3. Tippen Sie auf VG3_Panel_Icon_NOTE_1note, um die Meldungen anzuzeigen.

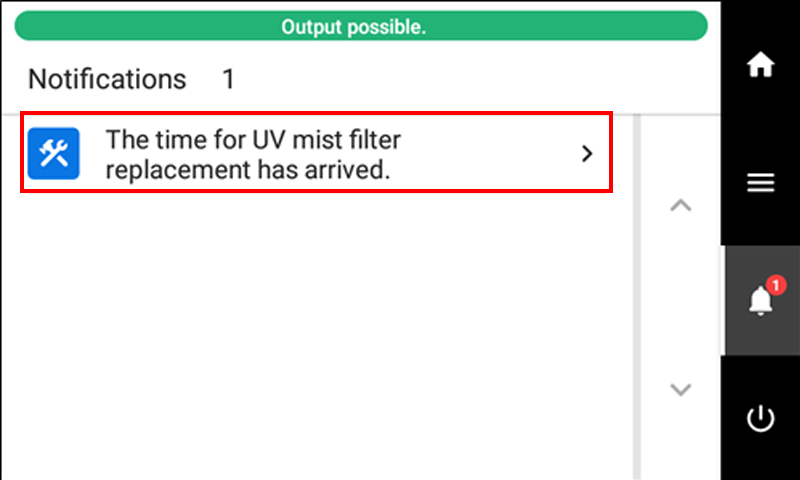

  4. Tippen Sie auf Der Austausch des UV-Nebelfilters ist erforderlich..

    LG_Panel_NOTE_TimeToReplaceUV
    Der Bildschirm Austausch des UV-Nebelfilters erscheint.
  5. Tippen Sie auf Ausführen.
    Tippen Sie auf Ausführen, um eine Meldung anzuzeigen, die den Benutzer daran erinnert, Schutzkleidung zu tragen.
  6. Tippen Sie auf OK.
    Tippen Sie auf OK, um den Druckkopfschlitten an eine Position zu bewegen, an der der UV-Nebelfilter ausgetauscht werden kann.
  7. Befolgen Sie die Anweisungen auf dem Bedienfeld, um die UV-Nebelfilter zu ersetzen.
    • Tippen Sie auf VG3_Panel_Icon_LEFT_blue oder VG3_Panel_Icon_RIGHT_blue, um den Vorgang zu überprüfen.

    • Wenn Sie die Arbeiten zum Austausch des UV-Nebelfilters durchführen, ohne die Anleitung zu lesen, tippen Sie auf Alle fertig stellen.

    Anmerkung

    UV-Nebelfilter haben keine bestimmte Vorder- oder Rückseite. Sie können in beiden Richtungen angebracht werden.

  8. Wenn der UV-Nebelfilter ausgewechselt ist, tippen Sie auf Alle fertig stellen.
  9. Wenn Schließen Sie die Abdeckung. angezeigt wird, schließen Sie die Frontabdeckung.

    Schließen Sie die Frontabdeckung, um den Reinigungsvorgang zu starten. Die Details des laufenden Vorgangs und die (ungefähre) verbleibende Zeit dafür werden in der Statusleiste am oberen Rand des Bildschirms angezeigt.

    Wenn der Arbeitsschritt beendet ist, kehrt die Statusleiste zu ihrer ursprünglichen Anzeige zurück.

    Anmerkung

    Achten Sie darauf, den Griff der Frontabdeckung so lange festzuhalten, bis die Abdeckung vollständig geöffnet oder geschlossen ist.

    Wenn Sie die Frontabdeckung nicht sanft öffnen und schließen, kann sie abbrechen oder Sie können sich verletzen.

    CoverOpen2
  10. Tippen Sie auf AP-640_Panel_Icon_HOME, um zum Startbildschirm zurückzukehren.
