Modification des paramètres du média par lot

Procédure
  1. Démarrez le Paramètres des lots de média.
    1. Installez les médias dont vous allez modifier les paramètres.
    2. Appuyez sur Panel_Icon_Menu.
    3. Appuyez sur Paramètres du support - Paramètres des lots de média.
  2. Modifier l’option Température de chauffage.
    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.
    1. Vérifiez que Puissance d’élément chauffant est activé (Panel_Icon_Toggle_ON).
    2. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus pour modifier la température de Chauffage frontal.
      Une température trop élevée peut dégrader le média ou le plisser.
    3. Appuyez sur Enregistrer et continuer.
  3. Modifier l’option Hauteur de la tête d’impression.
    Si vous ne souhaitez pas le modifier, appuyez sur Suivant.
    1. Appuyez sur Modifier.
      Le chariot de la tête d’impression se déplace jusqu’à une position où il peut être utilisé.
    2. Ouvrez le capot avant.
    3. Déplacez le levier de réglage en hauteur pour modifier la hauteur de la tête d’impression.
      MG2_HeadHeight
      PositionAffichage du panneau de commandeDescription
      ABasPositionnez normalement le levier de réglage de la hauteur sur Bas.
      BMoyenPour les médias plissés ou qui se détachent de la platine au cours de l’impression, réglez le levier de réglage de la hauteur sur Moyen.
      CHautPour les médias qui sont plissés ou qui se détachent de la platine au cours de l’impression, même lorsque le levier de réglage de la hauteur est réglé sur Moyen, réglez le levier sur Haut.
    4. Appuyez sur Suivant.
  4. Modifier l’option Force d’aspiration du média.
    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.
    1. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus pour modifier la valeur.
      0 à 100 %Si le média est fragile et ne peut pas se déplacer en douceur, comme avec les films minces, diminuer cette valeur (réduire la force d’aspiration) peut corriger le problème.
      AutoLa force d’aspiration est automatiquement ajustée au niveau optimal en fonction de la largeur du média.
    2. Appuyez sur Enregistrer et continuer.
  5. Modifier l’option Prévention anti-collage du média.
    Ce paramètre est utilisé pour décoller le média avant de commencer l’impression si vous utilisez un média qui adhère facilement à la platine. Ce paramètre est efficace pour éviter les bourrages de médias. Notez, cependant, que le pelage du média peut provoquer un amenage instable du média. Laissez cet élément de menu réglé sur Désactiver, sauf si vous avez besoin de le modifier spécifiquement.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.

    1. Sélectionnez Activer ou Désactiver.
    2. Appuyez sur Enregistrer et continuer.
  6. Modifier l’option Monter / Abaisser automatiquement les rouleaux-pinceurs centraux.
    Modifiez le réglage qui fait monter automatiquement les rouleaux-pinceurs centraux pendant l’impression avec retrait ou l’impression et la coupe.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.

    1. Sélectionnez Activer ou Désactiver.
    2. Appuyez sur Enregistrer et continuer.
  7. Modifiez Test de perte de points de buses - Emplacement de départ de la sortie.

    Si vous ne souhaitez pas le modifier, appuyez sur Suivant.

    1. Appuyez sur Emplacement de départ de la sortie - Modifier.
    2. Appuyez sur Panel_Icon_LeftArrow.
    3. Appuyez sur Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow pour déplacer le centre de la lame à la position « point de base ».
    4. Une fois la position décidée, appuyez sur Configurer le point de base ici.
    5. Appuyez sur Suivant.
  8. Modifier l’option Correction de l’alimentation détaillée (Manuelle).
    Effectuer des corrections pour rendre les « lignes » en forme de bande moins visibles sur la surface imprimée.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Exécuter à côté de Test d’impression.
      L’impression de la mire de test commence.

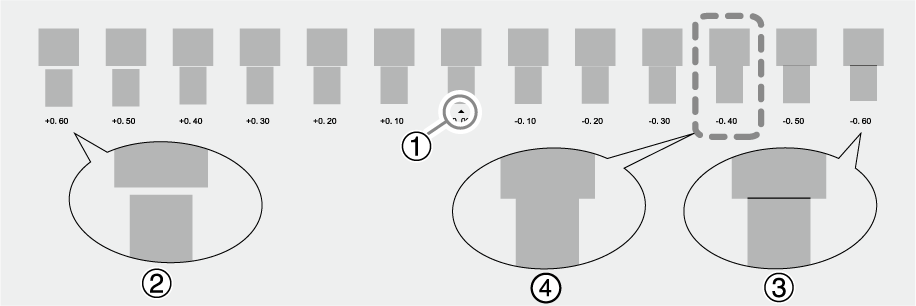

    2. Vérifiez la mire de test imprimée, puis appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus pour modifier la valeur de correction.
      La valeur de correction actuelle est celle du chiffre indiqué par «  ». Sélectionnez la valeur pour réduire au minimum l’écart et le chevauchement entre les carrés supérieurs et inférieurs. Dans le cas de la figure suivante, sélectionnez « −0,40 » (). Lorsque vous ne pouvez pas choisir entre deux numéros séquentiels, spécifiez une valeur intermédiaire.

      5-5-04-1
      RAPPEL
      • Si la mire de test est difficile à voir, appuyez sur Panel_Icon_UpArrow ou Panel_Icon_DownArrow à côté de Alimentation du média pour déplacer le média vers une position où il est plus facile à voir.
      • Si vous voulez tenir le média pour vérifier la mire de test, appuyez sur Exécuter à côté de Coupe de la feuille pour séparer le média.
    3. Appuyez sur Sauvegarder.
      La valeur de correction saisie est enregistrée.
    4. Appuyez sur Exécuter à côté de Test d’impression.
      La mire de test est à nouveau imprimée.
    5. Vérifiez la mire de test pour voir si la correction a réussi.
      Vérifiez que l’espace et le chevauchement sont les plus petits pour le chiffre indiqué par «  » (c’est-à-dire la valeur de correction actuelle). Si l’écart et le chevauchement sont plus petits pour un autre chiffre, réglez à nouveau la valeur de correction.
    6. Une fois la correction effectuée avec succès, appuyez sur Enregistrer et continuer.
  9. Modifier l’option Ajustement de la bi-direction détaillé (Manuel).
    Permet de régler la position d’application de l’encre déchargée par les têtes d’impression.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Exécuter à côté de Test d’impression.
      L’impression de la mire de test commence.
    2. Vérifiez la mire de test imprimée, puis appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus pour modifier les valeurs de correction H1 pour le Num. 1 et le Num. 2.
      Sélectionnez la valeur qui donne le moins de désalignement entre les trois lignes. Dans le cas de la figure suivante, sélectionnez « +5 » pour H1 de Num. 1 et Num. 2. Lorsque vous ne pouvez pas choisir entre deux numéros séquentiels, sélectionnez une valeur intermédiaire (vous pouvez définir des valeurs de correction par incréments de « 0,5 »).

      Ink landing test print
      RAPPEL
      • Si la mire de test est difficile à voir, appuyez sur Panel_Icon_UpArrow ou Panel_Icon_DownArrow à côté de Alimentation du média pour déplacer le média vers une position où il est plus facile à voir.
      • Si vous voulez tenir le média pour vérifier la mire de test, appuyez sur Exécuter à côté de Coupe de la feuille pour séparer le média.
    3. Appuyez sur Sauvegarder.
      Les valeurs de correction saisies sont enregistrées.
    4. Appuyez sur Test d’impression - Exécuter.
      La mire de test est à nouveau imprimée.
    5. Vérifiez la mire de test pour voir si la correction a réussi.
      Pour toutes les valeurs de correction, vérifiez que le désalignement est minimisé pour les trois lignes verticales indiquées par «  » (c.-à-d. la valeur de correction actuelle). Si le désalignement est plus petit pour un autre jeu de lignes verticales, réglez à nouveau la valeur de correction.
    6. Une fois la correction effectuée avec succès, appuyez sur Enregistrer et continuer.
  10. Configurez le paramètre Ajustement de la lame.
    Vous pouvez régler avec précision des éléments tels que la force de la lame, la vitesse de déplacement et le décalage de la lame en fonction de la nature du média et de la forme à couper.

    Si vous ne souhaitez pas effectuer de réglages, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Exécuter à côté de Test de coupe.
      La mire de test est coupée.
    2. Vérifiez les résultats du test de coupe.
      Vérifiez que les deux formes sont décollées séparément, qu’une trace de lame (ligne rouge) reste sur le papier de protection et que le papier de protection n’est pas coupé.


      Vérifiez l’articleRésultatÉlément de réglageAjustement
      Vérifiez la forme.La forme de la coupe est déformée.Vitesse de découpeRéduire
      Décollez le cercle.Le carré se décolle également.Force de la lameAugmentez la force
      Il reste quelques zones non coupées.Vitesse de découpeRéduire
      Décollez le carré.La lame laisse de légères traces sur le papier de protection.Force de la lameAucun changement
      La trace de la lame est indistincte.Augmentez la force
      La trace de la lame est trop profonde et coupe le papier de protection.Réduire
      Vérifiez la forme du carré que vous avez pelé.


      		Les coins ne sont pas arrondis et n’ont pas de « cornes ».Décalage de la lameAucun changement


      		Les coins sont arrondis.Augmentez la force


      		Les coins ont des « cornes ».Réduire
    3. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus pour modifier les paramètres.
      Élément de réglageDétails du réglageRéglage par défaut
      Force de la lameRéglez la force (pression) de la lame.50 gf
      Vitesse de découpeRéglez la vitesse de coupe.30 cm/s
      Décalage de la lame

      Réglez le décalage de la lame. Entrez la valeur d’offset indiquée pour la lame.

      La valeur de décalage pour la lame incluse est de 0,250 mm.

      		0,250 mm
      Vitesse du mouvement de soulèvementRéglez la vitesse de montée de la lame pendant la coupe (vitesse à laquelle la lame se déplace lorsqu’elle passe à la ligne de coupe suivante après avoir coupé une ligne de coupe). Si le média se détache à vide et que la lame endommage la surface du média, réduisez la vitesse.30 cm/s
    4. Répétez le test de coupe et le réglage afin d’obtenir des valeurs optimales.
    5. Appuyez sur Enregistrer et continuer.
  11. Configurez le paramètre Ajustement des multi capteurs.
    Selon les caractéristiques du média, telles que la réflectivité et les couleurs, la machine peut ne pas être capable de lire la largeur du média. Dans ce cas, rectifiez le capteur pour qu’il puisse lire le média.

    Si vous ne souhaitez pas effectuer de réglages, appuyez sur Suivant.

    1. Appuyez sur Exécuter.
    2. Effectuez les opérations indiquées ci-dessous selon Résultat de l’ajustement.
      • Si Correct s’affiche sur le panneau de commande, passez à la procédure suivante.
      • Si Échec est affiché sur le panneau de commande, les causes suivantes sont possibles, prenez des contre-mesures et refaites Ajustement des multi capteurs.
        CauseContre-mesures

        L’éclairage dans la pièce où l’imprimante est installée ou à proximité de l’imprimante est trop lumineux.

        Réglez l’éclairage de la pièce.

        La correction a échoué pour une raison quelconque.Refaites Ajustement des multi capteurs.

        Les repères de coupe ne peuvent être reconnus en raison des caractéristiques (réflectivité et couleurs) du média.

        		Pour couper avec des repères de coupe, essayez ce qui suit.
        Il y a de l’encre sur le multi capteur parce que, par exemple, le média le frappe immédiatement après l’impression.Contactez votre revendeur agréé.
    3. Appuyez sur Suivant.
  12. Configurez le paramètre Ajustement de la position d’impression et de coupe.
    Il s’agit d’une méthode de correction effectuée lors de l’impression, suivie immédiatement d’une réduction des rendements, d’un positionnement pour l’impression et d’une coupe légèrement désalignée.

    Si vous ne souhaitez pas effectuer de réglages, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Exécuter à côté de Test d’impression 1 (Vérification de désalignement).
      Le test d’impression 1 est imprimé et coupé. La mire de test est imprimée sur chaque bord du média.
      RAPPEL

      Si le média est incliné, les positions des bords seront désalignées. Vous pouvez également corriger les désalignements dus à l’inclinaison du média en imprimant la mire de test sur chaque bord.

    2. Vérifiez le résultat du test d’impression 1.
      Vérifiez si la position d’impression (partie ombragée) et la position de coupe (ligne rouge) sont alignées. Un exemple de désalignement de la position d’impression et de la position de coupe est illustré à la figure suivante.

      F indique le sens d’avance du média (le sens d’avance) et S indique le sens de déplacement du chariot de la tête d’impression (le sens de scan).



      Si la position d’impression et la position de coupe sont alignées, aucune correction n’est nécessaire. Appuyez sur Enregistrer et continuer.

      Si la position d’impression et la position de coupe ne sont pas alignées, passez à la procédure suivante.

    3. Appuyez sur Exécuter à côté de Test d’impression 2 (Valeurs de correction).
      Le test d’impression 2 est imprimé et coupé.
    4. Vérifiez les valeurs de correction de l’état du test d’impression 2.

      Le point d’intersection de la ligne de coupe (A) et de l’échelle des valeurs de correction (B) est la valeur de correction. Dans la figure suivante, la valeur de correction est « −0,3 ».

      Vérifiez le sens d’alimentation du média (feed) et le sens de déplacement du chariot de la tête d’impression (scan).



    5. Définissez les valeurs de correction dans le sens d’alimentation du média (feed) et dans le sens de déplacement du chariot de la tête d’impression (scan).
      1. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Alimentation) pour définir la valeur de correction dans le sens d’avance du média (le sens d’avance).
      2. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Scan) pour définir la valeur de correction dans le sens du mouvement du chariot de la tête d’impression (le sens de scan).
    6. Appuyez sur Sauvegarder.
      Les valeurs de correction sont enregistrées.
    7. Appuyez sur Exécuter à côté de Test d’impression 1 (Vérification de désalignement).
      Le test d’impression 1 est imprimé et coupé. Si les lignes d’impression et de coupe sont alignées, le réglage est terminé. Si un réglage supplémentaire est nécessaire, appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Alimentation) et Valeur de correction (Scan) pour affiner la position d’impression et de coupe, puis Sauvegarder les valeurs.
    8. Appuyez sur Enregistrer et continuer.
  13. Configurez le paramètre Ajustement de la position des repères de coupe.

    Utilisez la procédure suivante pour imprimer les repères de coupe et couper le média, en vérifiant que les positions ne sont pas mal alignées. Dans cette section, un test de coupe est effectué après l’impression des repères de coupe, sans retirer le média.

    Afin de créer les mêmes conditions que l’opération réelle, vous pouvez également effectuer un Test séparé pour impression / Coupe avec repères de coupe au cours duquel vous n’imprimez que les repères de coupe, retirez le média, le chargez à nouveau, puis le coupez. Pour plus d’informations sur cette méthode de réglage, reportez-vous à Correction du désalignement de l’impression et de la coupe par rapport aux repères de découpe (test séparé pour l’impression et la coupe par rapport aux repères de coupe).

    Si vous ne souhaitez pas effectuer de réglages, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Panel_Icon_Toggle_ON à côté de Test séparé pour impression / Coupe avec repères de coupe pour le désactiver.
    2. Appuyez sur Exécuter à côté de Test d’impression 1 (Vérification de désalignement).
      Le test d’impression 1 est imprimé et coupé. Une mire est imprimée sur le média.
    3. Vérifiez le test d’impression 1.
      Vérifiez si la position d’impression (partie ombragée) et la position de coupe (ligne rouge) sont alignées. Un exemple de désalignement de la position d’impression et de la position de coupe est illustré à la figure suivante.

      F indique le sens d’avance du média (le sens d’avance) et S indique le sens de déplacement du chariot de la tête d’impression (le sens de scan).



      Si la position d’impression et la position de coupe sont alignées, aucune correction n’est nécessaire. Appuyez sur Enregistrer et continuer.

      Si la position d’impression et la position de coupe ne sont pas alignées, passez à la procédure suivante.

    4. Appuyez sur Exécuter à côté de Test d’impression 2 (Valeurs de correction).
      Le test d’impression 2 est imprimé et coupé.
    5. Vérifiez les valeurs de correction de l’état du test d’impression 2.

      Le point d’intersection de la ligne de coupe (A) et de l’échelle des valeurs de correction (B) est la valeur de correction. Dans la figure suivante, la valeur de correction est « −0,3 ».

      Vérifiez le sens d’alimentation du média (feed) et le sens de déplacement du chariot de la tête d’impression (scan).



    6. Définissez les valeurs de correction dans le sens d’alimentation du média (feed) et dans le sens de déplacement du chariot de la tête d’impression (scan).
      1. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Alimentation) pour définir la valeur de correction dans le sens d’avance du média (le sens d’avance).
      2. Appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Scan) pour définir la valeur de correction dans le sens du mouvement du chariot de la tête d’impression (le sens de scan).
      3. Appuyez sur Sauvegarder.

        Les valeurs de correction sont enregistrées.

    7. Appuyez sur Exécuter à côté de Test d’impression 1 (Vérification de désalignement).
      Le test d’impression 1 est imprimé et coupé. Si les lignes d’impression et de coupe sont alignées, le réglage est terminé. Si un réglage supplémentaire est nécessaire, appuyez sur Panel_Icon_Minus ou Panel_Icon_Plus à côté de Valeur de correction (Alimentation) et Valeur de correction (Scan) pour affiner la position d’impression et de coupe, puis Sauvegarder les valeurs.
    8. Appuyez sur Enregistrer et continuer.
  14. Modifier l’option Surcoupe.
    Réglez ce paramètre sur Activer afin de couper légèrement plus longs les coins du contour de la ligne de coupe, pour un résultat plus esthétique.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et continuer.

    1. Appuyez sur Activer ou Désactiver.
    2. Appuyez sur Enregistrer et continuer.
  15. Modifier l’option Amplitude du mouvement d’impression.
    Cela permet de raccourcir le temps de sortie en réduisant la largeur du mouvement du chariot de la tête d’impression au minimum nécessaire. Cette opération est efficace lorsque la largeur du média ou les données de production sont étroites.

    Si vous ne souhaitez pas le modifier, appuyez sur Enregistrer et quitter.

    1. Spécifiez la plage de mouvement du chariot de la tête d’impression pendant l’impression.
      Largeur des données de sortieAdapte la plage du mouvement du chariot de la tête d’impression aux données de sortie. Le mouvement est limité à la quantité minimale nécessaire, et on peut s’attendre à ce que l’impression soit plus rapide. Notez, cependant, que puisque la vitesse du mouvement du média n’est plus constante, les couleurs peuvent être inégales.
      Largeur du médiaLe paramètre « SHEET » adapte l’amplitude de mouvement du chariot de la tête d’impression à la largeur du média.
      Largeur complèteLe chariot de la tête d’impression se déplace d’un bout à l’autre de la machine. Rend la vitesse de déplacement du média constante à tout moment et produit le résultat d’impression le plus stable possible.
    2. Appuyez sur Enregistrer et quitter.
  16. Appuyez sur Panel_Icon_Home.
    Vous revenez à l’écran d’accueil.
