Cambio de los ajustes de material en un lote

Procedimiento
  1. Inicie Ajustes de material por lote.
    1. Configure el material del que cambiará la configuración.
    2. Toque Panel_Icon_Menu.
    3. Toque Ajustes de material - Ajustes de material por lote.
  2. Cambie el Temperatura del calentador.
    Si no va a cambiarlo, toque Guardar y continuar.
    1. Compruebe que Potencia del calentador esté encendido (Panel_Icon_Toggle_ON).
    2. Toque Panel_Icon_Minus o Panel_Icon_Plus para cambiar la temperatura de Calentador frontal.
      Si la temperatura es demasiado alta puede dañar o arrugar el material.
    3. Toque Guardar y continuar.
  3. Cambie el Altura del cabezal de impresión.
    Si no va a cambiarlo, toque Siguiente.
    1. Toque Cambiar.
      El carro del cabezal de impresión se mueven a una posición en la que se pueden operar.
    2. Abra la tapa frontal.
    3. Mueva la palanca de ajuste de altura para cambiar la altura del cabezal de impresión.
      MG2_HeadHeight
      PosiciónPantalla del panel de operacionesDescripción
      ABajaNormalmente coloque la palanca de ajuste de altura a Baja.
      BMediaPara el material que se arruga o se suelta de la platina durante la impresión, coloque la palanca de ajuste de altura en Media.
      CAltaPara materiales que se arrugan o se sueltan de la platina durante la impresión, incluso cuando la palanca de ajuste de altura está en la posición Media, coloque la palanca en Alta.
    4. Toque Siguiente.
  4. Cambie el Fuerza de succión del material.
    Si no va a cambiarlo, toque Guardar y continuar.
    1. Toque Panel_Icon_Minus o Panel_Icon_Plus para cambiar el valor.
      0 a 100 %Cuando el material es endeble y no puede moverse suavemente, como en el caso de películas delgadas, la disminución de este valor (reducción de la fuerza de succión) puede corregir el problema.
      AutomáticoLa fuerza de succión se ajusta automáticamente al nivel óptimo para el ancho del material.
    2. Toque Guardar y continuar.
  5. Cambie el Prevención de adherencia del material.
    Este ajuste se utiliza para despegar el material antes de empezar a imprimir cuando se utiliza material que se adhiere fácilmente a la placa. Esta configuración es eficaz para evitar atascos de material. Tenga en cuenta, sin embargo, que el despegado del material puede provocar una alimentación inestable del mismo. Deje este elemento de menú en Inhabilitar a menos que necesite cambiarlo específicamente.

    Si no va a cambiarlo, toque Guardar y continuar.

    1. Seleccione Habilitar o Inhabilitar.
    2. Toque Guardar y continuar.
  6. Cambie el Elevación/bajada automática del arrastre central.
    Cambie el ajuste que hace que los rodillos de arrastre centrales suban automáticamente durante la impresión de retorno o la impresión y el corte.

    Si no va a cambiarlo, toque Guardar y continuar.

    1. Seleccione Habilitar o Inhabilitar.
    2. Toque Guardar y continuar.
  7. Cambie el Prueba de falta de puntos del inyector - Ubicación de inicio de salida.

    Si no va a cambiarlo, toque Siguiente.

    1. Toque Ubicación de inicio de salida - Cambiar.
    2. Toque Panel_Icon_LeftArrow.
    3. Toque Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow para mover el centro de la cuchilla a la posición que desee ajustar como punto base.
    4. Una vez decidida la posición, toque Ajustar el punto base aquí.
    5. Toque Siguiente.
  8. Cambie el Corrección de avance detallada (Manual).
    Realice correcciones para que las “rayas” en forma de banda en la superficie impresa sean menos visibles.

    Si no va a cambiarlo, toque Guardar y continuar.

    1. Toque Ejecutar junto a Prueba de impresión.
      Se inicia la impresión del patrón de prueba.

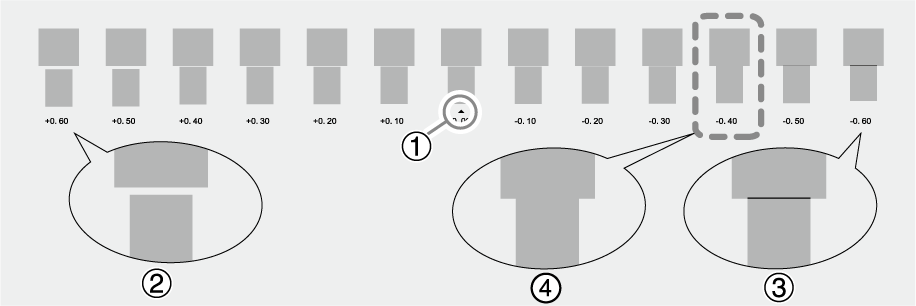

    2. Verifique el patrón de prueba impreso y luego toque Panel_Icon_Minus o Panel_Icon_Plus para cambiar el valor de corrección.
      El valor de corrección actual es el de la figura indicada por “”. Seleccione el valor para que el espacio y la superposición entre los cuadrados superior e inferior sea el menor posible. En el caso de la siguiente figura, seleccione “-0.40” (). Si no puede seleccionar entre dos números secuenciales, especifique un valor que se encuentre entre ellos.

      5-5-04-1
      NOTA
      • Si el patrón de prueba es difícil de ver, toque Panel_Icon_UpArrow o Panel_Icon_DownArrow junto a Avance del material para mover el material a una posición donde sea más fácil de ver.
      • Si desea sujetar el material para verificar el patrón de prueba, toque Ejecutar junto a Corte de hoja para separar los materiales.
    3. Toque Guardar.
      El valor de corrección introducidos se guarda.
    4. Toque Ejecutar junto a Prueba de impresión.
      El patrón de prueba se imprime de nuevo.
    5. Compruebe el patrón de prueba para ver si la corrección se ha realizado correctamente.
      Compruebe que la distancia y el solapamiento son los menores para la figura indicada por “” (es decir, el valor de corrección actual). Si la distancia y el solapamiento son menores para otra figura, vuelva a fijar el valor de corrección.
    6. Cuando haya realizado con éxito la corrección, toque Guardar y continuar.
  9. Cambie el Ajuste detallado de separación del material (Manual).
    Esto ajusta la posición del depósito de la tinta descargada de los cabezales de impresión.

    Si no va a cambiarlo, toque Guardar y continuar.

    1. Toque Ejecutar junto a Prueba de impresión.
      Se inicia la impresión del patrón de prueba.
    2. Verifique el patrón de prueba impreso y luego toque Panel_Icon_Minus o Panel_Icon_Plus para cambiar los valores de corrección de H1 para el N.º 1 y el N.º 2.
      Seleccione el valor que ofrezca la menor desalineación entre las tres líneas. En el caso de la siguiente figura, seleccione “+5” para H1 en el N.º 1 y el N.º 2. Cuando no pueda elegir entre dos números secuenciales, seleccione un valor que se encuentre entre ellos (puede ajustar valores de corrección en unidades de “0.5”).

      Ink landing test print
      NOTA
      • Si el patrón de prueba es difícil de ver, toque Panel_Icon_UpArrow o Panel_Icon_DownArrow junto a Avance del material para mover el material a una posición donde sea más fácil de ver.
      • Si desea sujetar el material para verificar el patrón de prueba, toque Ejecutar junto a Corte de hoja para separar los materiales.
    3. Toque Guardar.
      Los valores de corrección introducidos se guardan.
    4. Toque Prueba de impresión - Ejecutar.
      El patrón de prueba se imprime de nuevo.
    5. Compruebe el patrón de prueba para ver si la corrección se ha realizado correctamente.
      Para todos los valores de corrección, compruebe que la desalineación es mínima para las tres líneas verticales indicadas por “” (es decir, el valor de corrección actual). Si la desalineación es menor para otro conjunto de líneas verticales, vuelva a ajustar el valor de corrección.
    6. Cuando haya realizado con éxito la corrección, toque Guardar y continuar.
  10. Configure Ajuste de la cuchilla.
    Puede ajustar con precisión elementos como la fuerza de la cuchilla, la velocidad de movimiento y el desplazamiento de la cuchilla para que coincidan con la naturaleza del material y la forma de corte.

    Si no va a realizar ajustes, toque Guardar y continuar.

    1. Toque Ejecutar junto a Prueba de corte.
      Se corta el patrón de prueba.
    2. Compruebe los resultados de la prueba de corte.
      Compruebe que las dos formas se despeguen por separado, que quede un rastro de la cuchilla (línea roja) en el papel de protector y que este no esté cortado.


      Comprobar elementoResultadoElemento de configuraciónAjuste
      Compruebe la forma.La forma del corte está distorsionada.Velocidad de corteReducir
      Desprenda el círculo.El cuadrado también se despega.Fuerza de la cuchillaIncremento
      Quedan algunas áreas sin cortar.Velocidad de corteReducir
      Desprenda el cuadrado.La cuchilla deja marcas tenues en el papel protector.Fuerza de la cuchillaSin cambios
      La marca de la cuchilla es borrosa.Incremento
      La marca de la cuchilla es demasiado profunda y corta el papel protector.Reducir
      Compruebe la forma del cuadrado que ha despegado.


      		Las esquinas no están redondeadas y no tienen “cuernos”.Desplazamiento de la cuchillaSin cambios


      		Las esquinas están redondeadas.Incremento


      		Las esquinas tienen “cuernos”.Reducir
    3. Toque Panel_Icon_Minus o Panel_Icon_Plus para cambiar la configuración.
      Elemento de configuraciónDetalles de configuraciónAjuste predeterminado
      Fuerza de la cuchillaAjuste la fuerza (presión) de la cuchilla.50 gf (0.11 lbf)
      Velocidad de corteAjuste la velocidad de corte.30 cm/s (11.81 pulg./s)
      Desplazamiento de la cuchilla

      Ajuste el desplazamiento de la cuchilla. Inserte el valor mostrado de desplazamiento de la cuchilla.

      El valor de desplazamiento de la cuchilla incluida es de 0.250 mm (9.8 mil).

      		0.250 mm (9.84 mil)
      Velocidad del movimiento de elevaciónAjuste la velocidad de la cuchilla durante el corte (la velocidad a la que se desplaza la cuchilla cuando pasa a la siguiente línea de corte después de cortar una línea de corte). Si el material se afloja durante la alimentación sin carga y la cuchilla daña la superficie del material, reduzca la velocidad.30 cm/s (11.81 pulg./s)
    4. Repita la prueba de corte y el ajuste para obtener valores óptimos.
    5. Toque Guardar y continuar.
  11. Configure Ajuste del sensor múltiple.
    Dependiendo de las características del material, como la reflectividad y los colores, es posible que la máquina no pueda leer el ancho del material. En estos casos, corrija el sensor para leer el material.

    Si no va a realizar ajustes, toque Siguiente.

    1. Toque Ejecutar.
    2. Realice las operaciones que se muestran a continuación de acuerdo con Resultado del ajuste.
      • Si se muestra Correcto en el panel de operaciones, continúe con el siguiente procedimiento.
      • Si se muestra Erróneo en el panel de operaciones, las siguientes causas son posibles, así que tome las contramedidas y vuelva a realizar Ajuste del sensor múltiple.
        CausaMedidas correctivas

        La iluminación de la habitación en la que está instalada la impresora o en las proximidades de la impresora es demasiado brillante.

        Ajuste la iluminación de la habitación.

        La corrección falló por alguna razón.Vuelva a realizar Ajuste del sensor múltiple.

        Las marcas de corte no se pueden reconocer debido a las características (reflectividad y colores) del material.

        		Para cortar usando marcas de corte, intente lo siguiente.
        Hay tinta en el sensor múltiple porque, por ejemplo, el material lo golpea inmediatamente después de imprimir.Póngase en contacto con su distribuidor autorizado.
    3. Toque Siguiente.
  12. Configure Ajuste de la posición imprimir y cortar.
    Este es un método de corrección que se realiza cuando la impresión seguida inmediatamente de un corte produce un posicionamiento para la impresión y un corte ligeramente desalineado.

    Si no va a realizar ajustes, toque Guardar y continuar.

    1. Toque Ejecutar junto a Prueba de impresión 1 (Comprobación de desalineación).
      La Prueba de impresión 1 se imprime y se corta. El patrón de prueba se imprime en cada borde del material.
      NOTA

      Si el material está inclinado, las posiciones en los bordes estarán desalineadas. También puede ajustar las desalineaciones debidas a la inclinación del material imprimiendo el patrón de prueba en cada borde.

    2. Compruebe el resultado de la Prueba de impresión 1.
      Compruebe si la posición de impresión (parte sombreada) y la posición de corte (línea roja) están alineadas. En la siguiente figura se muestra un ejemplo de la posición de impresión y de la posición de corte desalineada.

      F indica la dirección de alimentación del material (la dirección de alimentación) y S indica la dirección del movimiento del carro del cabezal de impresión (la dirección de exploración).



      Si la posición de impresión y la posición de corte están alineadas, no es necesario realizar ninguna corrección. Toque Guardar y continuar.

      Si la posición de impresión y la posición de corte no están alineadas, continúe con el siguiente procedimiento.

    3. Toque Ejecutar junto a Prueba de impresión 2 (Valores de corrección).
      La Prueba de impresión 2 se imprime y se corta.
    4. Compruebe los valores de corrección de la condición de Prueba de impresión 2.

      El punto en el que la línea de corte (A) cruza la escala de valores de corrección (B) es el valor de corrección. En la siguiente figura, el valor de corrección es “−0.3”.

      Verifique la dirección de avance del material (la dirección de avance) y la dirección del movimiento del carro del cabezal de impresión (la dirección de escaneo).



    5. Configure los valores de corrección en la dirección de alimentación del material (la dirección de avance) y la dirección del desplazamiento del carro del cabezal de impresión (la dirección de escaneo).
      1. Toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Avance) para ajustar el valor de corrección en la dirección de alimentación del material (la dirección de avance).
      2. Toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Exploración) para ajustar el valor de corrección en la dirección del movimiento del carro del cabezal de impresión (la dirección de escaneo).
    6. Toque Guardar.
      Los valores de corrección se guardan.
    7. Toque Ejecutar junto a Prueba de impresión 1 (Comprobación de desalineación).
      La Prueba de impresión 1 se imprime y se corta. Si las líneas de impresión y corte están alineadas, el ajuste se ha completado. Si se necesitan más ajustes, toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Avance) y Valor de corrección (Exploración) para ajustar la posición de impresión y corte, y luego los valores Guardar.
    8. Toque Guardar y continuar.
  13. Configure Ajuste de la posición de recorte-corte.

    Utilice el siguiente procedimiento para imprimir las marcas de corte y cortar el material, comprobando si hay desalineación en las posiciones. En esta sección, se realiza una prueba de corte después de imprimir las marcas de corte, sin retirar el material.

    Para crear las mismas condiciones que la operación real, también puede realizar una Prueba separada para imprimir/cortar con marcas de corte en la que imprima solo las marcas de corte, retire el material, vuelva a cargarlo y, a continuación, corte el material. Para obtener información sobre este método de configuración, consulte Corrección de la desalineación de la impresión y el corte con marcas de corte (prueba separada para la impresión y el corte con marcas de corte).

    Si no va a realizar ajustes, toque Guardar y continuar.

    1. Toque Panel_Icon_Toggle_ON junto a Prueba separada para imprimir/cortar con marcas de corte para apagarlo.
    2. Toque Ejecutar junto a Prueba de impresión 1 (Comprobación de desalineación).
      La Prueba de impresión 1 se imprime y se corta. Se imprime un patrón de prueba en el material.
    3. Compruebe la Prueba de impresión 1.
      Compruebe si la posición de impresión (parte sombreada) y la posición de corte (línea roja) están alineadas. En la siguiente figura se muestra un ejemplo de la posición de impresión y de la posición de corte desalineada.

      F indica la dirección de alimentación del material (la dirección de alimentación) y S indica la dirección del movimiento del carro del cabezal de impresión (la dirección de exploración).



      Si la posición de impresión y la posición de corte están alineadas, no es necesario realizar ninguna corrección. Toque Guardar y continuar.

      Si la posición de impresión y la posición de corte no están alineadas, continúe con el siguiente procedimiento.

    4. Toque Ejecutar junto a Prueba de impresión 2 (Valores de corrección).
      La Prueba de impresión 2 se imprime y se corta.
    5. Compruebe los valores de corrección de la condición de Prueba de impresión 2.

      El punto en el que la línea de corte (A) cruza la escala de valores de corrección (B) es el valor de corrección. En la siguiente figura, el valor de corrección es “−0.3”.

      Verifique la dirección de avance del material (la dirección de avance) y la dirección del movimiento del carro del cabezal de impresión (la dirección de escaneo).



    6. Configure los valores de corrección en la dirección de alimentación del material (la dirección de avance) y la dirección del desplazamiento del carro del cabezal de impresión (la dirección de escaneo).
      1. Toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Avance) para ajustar el valor de corrección en la dirección de alimentación del material (la dirección de avance).
      2. Toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Exploración) para ajustar el valor de corrección en la dirección del movimiento del carro del cabezal de impresión (la dirección de escaneo).
      3. Toque Guardar.

        Los valores de corrección se guardan.

    7. Toque Ejecutar junto a Prueba de impresión 1 (Comprobación de desalineación).
      La Prueba de impresión 1 se imprime y se corta. Si las líneas de impresión y corte están alineadas, el ajuste se ha completado. Si se necesitan más ajustes, toque Panel_Icon_Minus o Panel_Icon_Plus junto a Valor de corrección (Avance) y Valor de corrección (Exploración) para ajustar la posición de impresión y corte, y luego los valores Guardar.
    8. Toque Guardar y continuar.
  14. Cambie el Sobrecorte.
    Establézcalo en Habilitar para permitir que las esquinas del borde de la línea de corte se corten un poco más largas, de modo que puedan cortarse de forma atractiva.

    Si no va a cambiarlo, toque Guardar y continuar.

    1. Toque Habilitar o Inhabilitar.
    2. Toque Guardar y continuar.
  15. Cambie el Rango de movimiento de impresión.
    Esto acorta el tiempo de salida al reducir el ancho de movimiento del carro del cabezal de impresión al mínimo necesario. Esto es efectivo cuando el ancho del material o los datos de salida son estrechos.

    Si no va a cambiarlo, toque Guardar y salir.

    1. Especifique el rango de desplazamiento del carro del cabezal de impresión durante la impresión.
      Ancho de datos de impresiónHace coincidir el rango de movimiento del carro del cabezal de impresión con los datos de salida. El movimiento se limita a la cantidad mínima necesaria, y se puede esperar que esto produzca el rendimiento más rápido. Tenga en cuenta, sin embargo, que debido a que la velocidad del movimiento del material ya no es constante, los colores pueden ser desiguales.
      Ancho del material“HOJA” hace coincidir el rango de desplazamiento del carro del cabezal de impresión con el ancho del material.
      Ancho completoEl carro del cabezal de impresión se desplaza de un extremo de la máquina al otro. Hace que la velocidad del movimiento del material sea constante en todo momento y produce el resultado de impresión más estable.
    2. Toque Guardar y salir.
  16. Toque Panel_Icon_Home.
    Volverá a la pantalla de inicio.
