Ändern von Medieneinstellungen in einem Stapel

Vorgehensweise
  1. Starten Sie Medieneinstellungen für Chargen.
    1. Legen Sie das Medium ein, dessen Einstellungen Sie ändern möchten.
    2. Tippen Sie auf Panel_Icon_Menu.
    3. Tippen Sie auf Medieneinstellungen - Medieneinstellungen für Chargen.
  2. Ändern Sie die Heizungstemperatur.
    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.
    1. Vergewissern Sie sich, dass Heizleistung eingeschaltet ist (Panel_Icon_Toggle_ON).
    2. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus, um die Temperatur von Frontheizung zu ändern.
      Eine zu hohe Temperatur kann das Medium beschädigen oder zerknittern.
    3. Tippen Sie auf Speichern und fortfahren.
  3. Ändern Sie die Druckkopfhöhe.
    Wenn Sie sie nicht ändern möchten, tippen Sie auf Weiter.
    1. Tippen Sie auf Ändern.
      Der Druckkopfschlitten fährt in eine Position, in der er verstellt werden kann.
    2. Öffnen Sie die Frontabdeckung.
    3. Bewegen Sie den Hebel zur Höhenverstellung, um die Druckkopfhöhe zu ändern.
      MG2_HeadHeight
      PositionAnzeige auf dem BedienfeldBeschreibung
      ANiedrigStellen Sie den Hebel zur Höhenverstellung normalerweise auf Niedrig.
      BMittelFür Medien, die zerknittert sind oder sich während des Druckvorgangs von der Druckplatte lösen, stellen Sie den Hebel zur Höhenverstellung auf Mittel.
      CHochFür Medien, die zerknittert sind oder sich während des Druckvorgangs von der Druckplatte lösen, selbst wenn der Höhenverstellhebel auf Mittel eingestellt ist, stellen Sie den Hebel auf Hoch.
    4. Tippen Sie auf Weiter.
  4. Ändern Sie die Saugkraft für Medien.
    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.
    1. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus, um den Wert zu ändern.
      0 bis 100 %Wenn das Medium sehr dünn ist und nicht flach zugeführt wird wie z.B. bei dünnen Folien, kann eine Verringerung dieses Wertes (Verringerung der Saugkraft) das Problem beheben.
      AutomatischDie Saugkraft wird automatisch auf das optimale Niveau für die Medienbreite eingestellt.
    2. Tippen Sie auf Speichern und fortfahren.
  5. Ändern Sie die Vermeidung des Anhaftens von Medien.
    Diese Einstellung wird verwendet, um die Medien vor dem Druck abzuziehen, wenn Sie Medien verwenden, die leicht auf der Druckplatte haften. Diese Einstellung ist wirksam, um Medienstaus zu vermeiden. Beachten Sie jedoch, dass das Abziehen des Mediums zu einer instabilen Medienzufuhr führen kann. Lassen Sie diesen Menüpunkt auf Deaktivieren stehen, es sei denn, Sie müssen ihn ausdrücklich ändern.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.

    1. Wählen Sie Aktivieren oder Deaktivieren.
    2. Tippen Sie auf Speichern und fortfahren.
  6. Ändern Sie die Automatisches Anheben/Absenken der mittleren Pinch Roller.
    Ändern Sie die Einstellung, die bewirkt, dass die mittleren Pinch Roller beim Rückzugsdruck oder beim Drucken und Schneiden automatisch nach oben fahren.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.

    1. Wählen Sie Aktivieren oder Deaktivieren.
    2. Tippen Sie auf Speichern und fortfahren.
  7. Ändern Sie die Nozzletest - Startposition des Druckes.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Weiter.

    1. Tippen Sie auf Startposition des Druckes - Ändern.
    2. Tippen Sie auf Panel_Icon_LeftArrow.
    3. Tippen Sie auf Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, oder Panel_Icon_RightArrow, um die Mitte der Klinge in die Position zu bringen, die Sie als Basispunkt festlegen möchten.
    4. Wenn Sie die Position festgelegt haben, tippen Sie auf Basispunkt hier setzen.
    5. Tippen Sie auf Weiter.
  8. Ändern Sie die Detaillierte Vorschubkorrektur (manuell).
    Führen Sie Korrekturen durch, um die bandförmigen „Streifen“ auf der Druckfläche weniger auffällig zu machen.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Ausführen neben Testdruck.
      Der Druck des Testmusters startet.

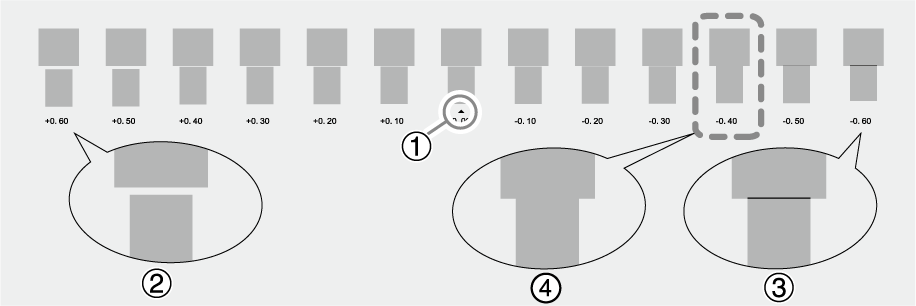

    2. Überprüfen Sie das gedruckte Testmuster und tippen Sie dann auf Panel_Icon_Minus oder Panel_Icon_Plus, um den Korrekturwert zu ändern.
      Der aktuelle Korrekturwert ist jener der mit „“ angezeigten Abbildung. Wählen Sie den Wert, um den Abstand und die Überlappung zwischen den oberen und unteren Feldern am kleinsten zu halten. Im Falle der folgenden Abbildung wählen Sie „-0,40“ (). Wenn Sie nicht zwischen zwei fortlaufenden Nummern wählen können, geben Sie einen Wert an, der zwischen ihnen liegt.

      5-5-04-1
      Anmerkung
      • Wenn das Testmuster schwer zu erkennen ist, tippen Sie auf Panel_Icon_UpArrow oder Panel_Icon_DownArrow neben Medienvorschub, um das Medium in eine Position zu bewegen, in der es besser zu sehen ist.
      • Wenn Sie das Medium halten möchten, um das Testmuster zu prüfen, tippen Sie auf Ausführen neben Abschneiden, um das Medium zu trennen.
    3. Tippen Sie auf Speichern.
      Der eingegebene Korrekturwert wird gespeichert.
    4. Tippen Sie auf Ausführen neben Testdruck.
      Das Testmuster wird erneut gedruckt.
    5. Überprüfen Sie das Testmuster, um festzustellen, ob die Korrektur erfolgreich war.
      Überprüfen Sie, ob der Abstand und die Überlappung für die durch „“ angegebene Zahl am kleinsten sind (d.h. der aktuelle Korrekturwert). Wenn der Abstand und die Überlappung für eine andere Zahl kleiner sind, stellen Sie den Korrekturwert erneut ein.
    6. Wenn Sie die Korrektur erfolgreich durchgeführt haben, tippen Sie auf Speichern und fortfahren.
  9. Ändern Sie die Detaillierte Medienspalteinstellung (manuell).
    Hiermit wird die Auftragsposition der aus den Druckköpfen abgelassenen Tinte eingestellt.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Ausführen neben Testdruck.
      Der Druck des Testmusters startet.
    2. Überprüfen Sie das gedruckte Testmuster und tippen Sie dann auf Panel_Icon_Minus oder Panel_Icon_Plus, um die H1-Korrekturwerte für Nr. 1 und Nr. 2 anzupassen.
      Wählen Sie den Wert, der den geringsten Versatz zwischen den drei Linien ergibt. Im Fall der folgenden Abbildung wählen Sie bitte den Wert „+5“ für H1 Nr. 1 und Nr. 2. Wenn Sie nicht zwischen zwei fortlaufenden Nummern wählen können, wählen Sie einen Wert, der sich zwischen ihnen befindet (Sie können Korrekturwerte in Einheiten von „0,5“ einstellen).

      Ink landing test print
      Anmerkung
      • Wenn das Testmuster schwer zu erkennen ist, tippen Sie auf Panel_Icon_UpArrow oder Panel_Icon_DownArrow neben Medienvorschub, um das Medium in eine Position zu bewegen, in der es besser zu sehen ist.
      • Wenn Sie das Medium halten möchten, um das Testmuster zu prüfen, tippen Sie auf Ausführen neben Abschneiden, um das Medium zu trennen.
    3. Tippen Sie auf Speichern.
      Die eingegebenen Korrekturwerte werden gespeichert.
    4. Tippen Sie auf Testdruck - Ausführen.
      Das Testmuster wird erneut gedruckt.
    5. Überprüfen Sie das Testmuster, um festzustellen, ob die Korrektur erfolgreich war.
      Überprüfen Sie für alle Korrekturwerte, dass die Fehlausrichtung für die drei vertikalen Linien, die durch „“ (d.h. der aktuelle Korrekturwert) angegeben sind, auf ein Minimum gebracht wird. Wenn der Versatz für einen anderen Satz vertikaler Linien kleiner ist, stellen Sie den Korrekturwert erneut ein.
    6. Wenn Sie die Korrektur erfolgreich durchgeführt haben, tippen Sie auf Speichern und fortfahren.
  10. Konfigurieren Sie die Klingeneinstellung.
    Sie können Elemente wie die Klingenkraft, die Bewegungsgeschwindigkeit und den Klingenversatz genau einstellen, um die Art des Mediums und die zu schneidende Form anzupassen.

    Wenn Sie keine Einstellungen vornehmen möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Ausführen neben Schnitttest.
      Das Testmuster wird geschnitten.
    2. Überprüfen Sie die Ergebnisse der Schnitttests.
      Vergewissern Sie sich, dass die beiden Formen getrennt voneinander abgezogen werden, eine Klingenspur (rote Linie) auf dem Trägerpapier verbleibt und das Trägerpapier nicht zerschnitten wird.


      KontrollpunkteErgebnisEinstelloptionEinstellung
      Überprüfen Sie die Form.Die Schnittform ist verzerrt.SchnittgeschwindigkeitVerringern
      Ziehen Sie den Kreis ab.Das Quadrat löst sich auch ab.KlingenkraftErhöhen
      Einige ungeschnittene Stellen bleiben erhalten.SchnittgeschwindigkeitVerringern
      Ziehen Sie das Quadrat ab.Die Klinge hinterlässt schwache Spuren auf dem Trägerpapier.KlingenkraftKeine Änderung
      Die Klingenspur ist nicht eindeutig.Erhöhen
      Die Klingenspur ist zu tief und schneidet in das Trägerpapier.Verringern
      Überprüfen Sie die Form des abgezogenen Quadrats.


      		Die Ecken sind nicht abgerundet und haben keine „Eselsohren“.KlingenversatzKeine Änderung


      		Die Ecken sind abgerundet.Erhöhen


      		Die Ecken haben „Eselsohren“.Verringern
    3. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus, um die Einstellungen zu ändern.
      EinstelloptionEinstelldetailsStandardeinstellung
      KlingenkraftStellen Sie die Kraft (den Druck) der Klinge ein.50 gf
      SchnittgeschwindigkeitStellen Sie die Schnittgeschwindigkeit ein.30 cm/s
      Klingenversatz

      Stellen Sie den Klingenversatz ein. Geben Sie den aufgelisteten Versatzwert für die Klinge ein.

      Der Versatzwert für die mitgelieferte Klinge beträgt 0,250 mm.

      		0,250 mm
      HubgeschwindigkeitStellen Sie die Geschwindigkeit der Klinge während des Schneidens ein (die Geschwindigkeit, mit der die Klinge fährt, wenn sie sich nach dem Schneiden einer Schnittlinie zur nächsten Schnittlinie bewegt). Sollte sich das Medium während der Leerlaufzufuhr lösen und die Klinge die Oberfläche des Mediums beschädigen, reduzieren Sie die Geschwindigkeit.30 cm/s
    4. Wiederholen Sie den Schnitttest und die Einstellung, um optimale Werte zu erhalten.
    5. Tippen Sie auf Speichern und fortfahren.
  11. Konfigurieren Sie die Multisensoreinstellung.
    Abhängig von den Eigenschaften des Mediums, wie Reflexionsvermögen und Farben, kann es vorkommen, dass das Gerät die Medienbreite nicht lesen kann. Korrigieren Sie in diesem Fall den Sensor zum Lesen des Mediums.

    Wenn Sie keine Einstellungen vornehmen möchten, tippen Sie auf Weiter.

    1. Tippen Sie auf Ausführen.
    2. Fahren Sie mit einem der beiden unten angegebenen Schritte entsprechend dem Ergebnis der Einstellung fort.
      • Wenn auf dem Bedienfeld Erfolgreich angezeigt wird, fahren Sie mit dem nächsten Schritt fort.
      • Wenn Fehlgeschlagen auf dem Bedienfeld angezeigt wird, können nachfolgend aufgeführte Ursachen vorliegen. Ergreifen Sie daher Gegenmaßnahmen und führen Sie Multisensoreinstellung erneut durch.
        UrsacheGegenmaßnahmen

        Die Beleuchtung im Raum, in dem der Drucker installiert ist, oder in der Nähe des Druckers ist zu hell.

        Passen Sie die Beleuchtung im Raum an.

        Die Korrektur ist aus irgendeinem Grund fehlgeschlagen.Wiederholen Sie Multisensoreinstellung.

        Schnittmarken können aufgrund der Eigenschaften (Reflexionsvermögen und Farben) des Mediums nicht erkannt werden.

        		Um mit Schnittmarken zu schneiden, versuchen Sie Folgendes.
        Auf dem Multisensor befindet sich Tinte, weil beispielsweise das Medium unmittelbar nach dem Druck den Sensor berührt.Wenden Sie sich an Ihren autorisierten Händler.
    3. Tippen Sie auf Weiter.
  12. Konfigurieren Sie die Positionsanpassung zum Drucken & Schneiden.
    Dies ist eine Korrekturmethode, die beim Drucken, das unmittelbar nach dem Schneiden durchgeführt wird, erfolgt, wobei die Positionierung der Schnittresultate für das Drucken und Schneiden leicht falsch ausgerichtet ist.

    Wenn Sie keine Einstellungen vornehmen möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Ausführen neben Testdruck 1 (Überprüfung auf Fehlausrichtung).
      Testdruck 1 wird gedruckt und geschnitten. Das Testmuster wird an jeder Kante des Mediums gedruckt.
      Anmerkung

      Wenn das Medium geneigt wird, werden die Positionen an den Kanten falsch ausgerichtet. Sie können auch Fehlausrichtungen aufgrund von Neigungen des Mediums korrigieren, indem Sie das Testmuster an jeder Kante drucken.

    2. Überprüfen Sie das Ergebnis von Testdruck 1.
      Überprüfen Sie, ob die Druckposition (schattiertes Teil) und die Schnittposition (rote Linie) aufeinander ausgerichtet sind. Ein Beispiel für die Fehlausrichtung der Druckposition und der Schnittposition ist in der folgenden Abbildung dargestellt.

      F zeigt die Vorschubrichtung des Mediums (die Vorschubrichtung) und S die Bewegungsrichtung des Druckkopfschlittens (die Scanrichtung) an.



      Wenn die Druckposition und die Schnittposition aufeinander ausgerichtet sind, sind keine Korrekturen erforderlich. Tippen Sie auf Speichern und fortfahren.

      Wenn die Druckposition und die Schnittposition nicht übereinstimmen, fahren Sie mit dem nächsten Verfahren fort.

    3. Tippen Sie auf Ausführen neben Testdruck 2 (Korrekturwerte).
      Testdruck 2 wird gedruckt und geschnitten.
    4. Überprüfen Sie die Korrekturwerte aus dem Zustand des Testdrucks 2.

      Der Punkt, an dem die Schnittlinie (A) die Korrekturwertskala (B) schneidet, ist der Korrekturwert. In der folgenden Abbildung ist der Korrekturwert „−0,3“.

      Überprüfen Sie die Richtung der Medienzufuhr (die Vorschubrichtung) und die Bewegungsrichtung des Druckkopfschlittens (die Scanrichtung).



    5. Stellen Sie die Korrekturwerte in der Vorschubrichtung des Mediums (Vorschubrichtung) und in der Bewegungsrichtung des Druckkopfschlittens (Scanrichtung) ein.
      1. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Vorschub), um den Korrekturwert in der Vorschubrichtung des Mediums (der Vorschubrichtung) einzustellen.
      2. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Scan), um den Korrekturwert in der Bewegungsrichtung des Druckkopfschlittens (der Scanrichtung) einzustellen.
    6. Tippen Sie auf Speichern.
      Die Korrekturwerte werden gespeichert.
    7. Tippen Sie auf Ausführen neben Testdruck 1 (Überprüfung auf Fehlausrichtung).
      Testdruck 1 wird gedruckt und geschnitten. Wenn die Druck- und Schnittlinien aufeinander ausgerichtet sind, ist die Einstellung abgeschlossen. Wenn weitere Anpassungen erforderlich sind, tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Vorschub) und Korrekturwert (Scan), um eine Feinabstimmung der Druck- und Schnittposition vorzunehmen. Dann tippen Sie auf Speichern, um die Werte zu speichern.
    8. Tippen Sie auf Speichern und fortfahren.
  13. Konfigurieren Sie die Positionsanpassung zum Zuschneiden.

    Gehen Sie wie folgt vor, um die Schnittmarken zu drucken und das Medium zu schneiden, während Sie Fehlausrichtungen in den Positionen prüfen. In diesem Abschnitt wird ein Schnitttest durchgeführt, nachdem die Schnittmarken gedruckt wurden, ohne dass das Medium entfernt wird.

    Um die gleichen Bedingungen wie beim eigentlichen Vorgang zu schaffen, können Sie auch einen Separater Test für Drucken/Schneiden mit Schnittmarken durchführen, bei dem Sie nur die Schnittmarken drucken, das Medium entfernen, es erneut einlegen und anschließend schneiden. Informationen zu dieser Einstellungsmethode finden Sie unter Korrektur der Fehlausrichtung von Druck und Schnitt mit Schnittmarken (Separater Test für Drucken und Schneiden mit Schnittmarken).

    Wenn Sie keine Einstellungen vornehmen möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Panel_Icon_Toggle_ON neben Separater Test für Drucken/Schneiden mit Schnittmarken, um die Option zu deaktivieren.
    2. Tippen Sie auf Ausführen neben Testdruck 1 (Überprüfung auf Fehlausrichtung).
      Testdruck 1 wird gedruckt und geschnitten. Ein Testmuster wird auf das Medium gedruckt.
    3. Prüfen Sie den Testdruck 1.
      Überprüfen Sie, ob die Druckposition (schattiertes Teil) und die Schnittposition (rote Linie) aufeinander ausgerichtet sind. Ein Beispiel für die Fehlausrichtung der Druckposition und der Schnittposition ist in der folgenden Abbildung dargestellt.

      F zeigt die Vorschubrichtung des Mediums (die Vorschubrichtung) und S die Bewegungsrichtung des Druckkopfschlittens (die Scanrichtung) an.



      Wenn die Druckposition und die Schnittposition aufeinander ausgerichtet sind, sind keine Korrekturen erforderlich. Tippen Sie auf Speichern und fortfahren.

      Wenn die Druckposition und die Schnittposition nicht übereinstimmen, fahren Sie mit dem nächsten Verfahren fort.

    4. Tippen Sie auf Ausführen neben Testdruck 2 (Korrekturwerte).
      Testdruck 2 wird gedruckt und geschnitten.
    5. Überprüfen Sie die Korrekturwerte aus dem Zustand des Testdrucks 2.

      Der Punkt, an dem die Schnittlinie (A) die Korrekturwertskala (B) schneidet, ist der Korrekturwert. In der folgenden Abbildung ist der Korrekturwert „−0,3“.

      Überprüfen Sie die Richtung der Medienzufuhr (die Vorschubrichtung) und die Bewegungsrichtung des Druckkopfschlittens (die Scanrichtung).



    6. Stellen Sie die Korrekturwerte in der Vorschubrichtung des Mediums (Vorschubrichtung) und in der Bewegungsrichtung des Druckkopfschlittens (Scanrichtung) ein.
      1. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Vorschub), um den Korrekturwert in der Vorschubrichtung des Mediums (der Vorschubrichtung) einzustellen.
      2. Tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Scan), um den Korrekturwert in der Bewegungsrichtung des Druckkopfschlittens (der Scanrichtung) einzustellen.
      3. Tippen Sie auf Speichern.

        Die Korrekturwerte werden gespeichert.

    7. Tippen Sie auf Ausführen neben Testdruck 1 (Überprüfung auf Fehlausrichtung).
      Testdruck 1 wird gedruckt und geschnitten. Wenn die Druck- und Schnittlinien aufeinander ausgerichtet sind, ist die Einstellung abgeschlossen. Wenn weitere Anpassungen erforderlich sind, tippen Sie auf Panel_Icon_Minus oder Panel_Icon_Plus neben Korrekturwert (Vorschub) und Korrekturwert (Scan), um eine Feinabstimmung der Druck- und Schnittposition vorzunehmen. Dann tippen Sie auf Speichern, um die Werte zu speichern.
    8. Tippen Sie auf Speichern und fortfahren.
  14. Ändern Sie die Überschnitt.
    Stellen Sie die Option auf Aktivieren, damit die Ecken des Randes der Schnittlinie etwas länger geschnitten werden und dadurch ansprechend geschnitten werden können.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und fortfahren.

    1. Tippen Sie auf Aktivieren oder Deaktivieren.
    2. Tippen Sie auf Speichern und fortfahren.
  15. Ändern Sie die Bewegungsbereich für den Druck.
    Diese Funktion verkürzt die Druckzeit, indem die Druckkopfschlittenbewegung auf die notwendige Mindestbreite reduziert wird. Dies gilt, wenn die Breite des Mediums oder der Ausgabedaten schmal ist.

    Wenn Sie sie nicht ändern möchten, tippen Sie auf Speichern und beenden.

    1. Legen Sie den Bewegungsbereich des Druckkopfschlittens beim Druck fest.
      DruckdatenbreitePasst den Bewegungsbereich des Druckkopfschlittens an die Ausgabedaten an. Die Bewegung ist auf das erforderliche Minimum beschränkt, und damit wird der Druckvorgang am schnellsten durchgeführt. Beachten Sie jedoch, dass die Geschwindigkeit der Medienbewegung nicht mehr konstant ist und daher die Farben ungleichmäßig sein können.
      Medienbreite„SHEET“ passt den Bewegungsbereich des Druckkopfschlittens an die Breite des Mediums an.
      Ganze BreiteDer Druckkopfschlitten bewegt sich von einem Ende des Geräts bis zum anderen. Sorgt dafür, dass die Geschwindigkeit der Medienbewegung jederzeit konstant bleibt und liefert das stabilste Druckergebnis.
    2. Tippen Sie auf Speichern und beenden.
  16. Tippen Sie auf Panel_Icon_Home.
    Sie kehren zum Startbildschirm zurück.
