Substituição dos filtros de névoa UV

Os filtros de névoa UV absorvem a névoa de tinta gerada durante a impressão, para reduzir a quantidade de névoa de tinta que se adere ao dispositivo UV-LED.

Quando chega o momento de substituir os filtros de névoa UV, a mensagem É o momento de realizar a substituição do filtro de névoa UV. aparece. Se esta mensagem aparece, substitua os filtros de névoa UV.

Para obter informações sobre a aquisição de filtros de névoa UV, entre em contato com seu revendedor autorizado ou acesse nosso site (https://www.rolanddg.com/).

AVISO

Certifique-se de realizar as operações conforme especificado nas instruções e nunca toque em nenhuma área não especificada nas instruções.

O movimento repentino da máquina pode causar ferimentos.

Item necessário
SEA_MistFilter
Filtros de névoa UV
IMPORTANTE
  • Para evitar que as cabeças de impressão sequem, termine este procedimento em 10 minutos ou menos. Um bipe de aviso soa após 10 minutos. Pare o trabalho, feche todas as tampas e depois toque em Finalizar tudo para terminar o procedimento. Depois disso, reinicie o procedimento desde o início.
  • Tenha cuidado para evitar que a tinta suje o painel de operação.
Procedimento
  1. Quando a mensagem É o momento de realizar a substituição do filtro de névoa UV. aparece, toque em OK.
  2. Remova o objeto a ser impresso.
  3. Toque em Panel_Icon_Notification para exibir as mensagens.
  4. Toque em É o momento de realizar a substituição do filtro de névoa UV..

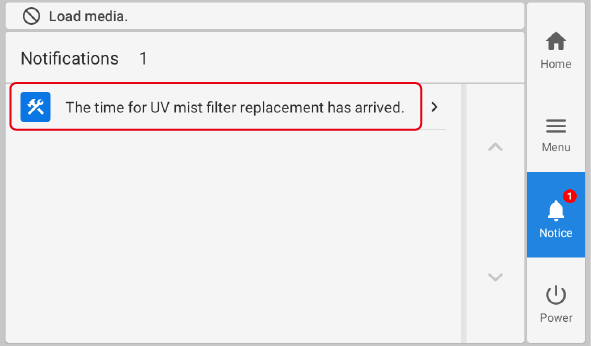

    IO_Panel_NOTE_TimeToReplaceUV
    A tela Substituição do filtro de névoa UV aparece.
  5. Toque em Executar.
    Toque em Executar para exibir uma mensagem lembrando o usuário de usar equipamento de proteção.
  6. Toque em OK.
    Toque em OK para mover o carro da cabeça de impressão para um local onde o filtro de névoa UV possa ser substituído.
  7. Siga as instruções no painel de operação para realizar a substituição dos filtros de névoa UV.
    • Toque em Panel_Icon_Left_Blue ou Panel_Icon_Right_Blue, para verificar o procedimento.

    • Se você concluir o trabalho de substituição do filtro de névoa UV sem visualizar as instruções, toque em Finalizar tudo.

    NOTA

    Os filtros de névoa UV não têm uma parte frontal ou traseira especificada. Eles podem ser fixados em qualquer orientação.

  8. Quando concluir a substituição do filtro de névoa UV, toque em Finalizar tudo.
  9. Quando Feche a tampa. for exibido, feche a tampa esquerda.

    Ao fechar a tampa esquerda, você é direcionado à tela original.

  10. Toque em Panel_Icon_Home para voltar à tela inicial.
