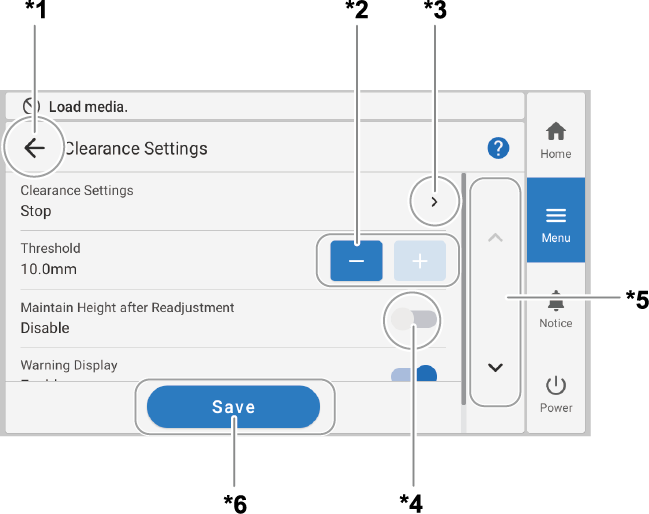

*1: Toccare per tornare alla schermata precedente.
*2: Toccare o per modificare l’impostazione (valore).
*3: Toccare gli elementi contrassegnati da per passare alla schermata delle impostazioni di tale elemento.
*4: Attiva o disattiva le impostazioni.
*5: Toccare o per scorrere la schermata verso l’alto o verso il basso.
*6: Toccare Salva per confermare i dettagli modificati.

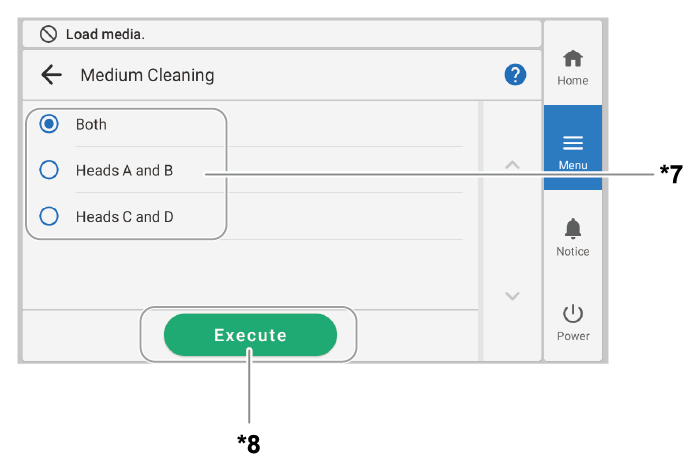

*7: Commuta la selezione.
*8: Toccare Eseguire per avviare il lavoro.
*9: Quando si esegue una serie di operazioni, toccare per visualizzare sul display il passo successivo. Toccare per tornare al passo precedente.
*10: Terminare la configurazione delle impostazioni in questa fase e saltare tutti i passi successivi. Se tutte le operazioni sono state completate, il lavoro è terminato.

Elenco menu

Toccare Panel_Icon_Menu per visualizzare l’elenco delle operazioni.

MEMO Impostazioni materiale viene visualizzato solo quando l’oggetto su cui stampare è stato impostato.

Livello 1	Livello 2	Livello 3	Dettagli
Gestione lavoro	Stampa diretta		Eseguire VersaWorks e Cartella della coda tramite Roland DG Connect Hub, quindi inviare il lavoro alla stampa.
Gestione lavoro	Registro di stampa		Visualizza sul display il registro di stampa del lavoro. È possibile controllare le Proprietà lavoro per ogni lavoro e Tempo totale e Area totale per tutti i lavori.
Impostazioni materiale^*1	Elenco delle impostazioni dei materiali		Elenca le impostazioni dell’oggetto su cui stampare che è stato configurato. Toccare un’impostazione per passare alla schermata di modifica di tale impostazione.
	Zona di stampa		Modifica l’origine di stampa e l’area di stampa.
	Forza di aspirazione del materiale		Regola la forza di aspirazione applicata all’oggetto sul piano di lavoro.
	Intervallo di movimento di stampa		Durante la stampa, selezionare l’intervallo di movimento del carrello delle testine di stampa da Larghezza dei dati di uscita, Larghezza materiale o Larghezza completa.
	Tempo di attesa per scansione		Utilizzare questa impostazione se i contraccolpi dovuti al movimento del carrello delle testine di stampa rendono l’immagine sgranata durante la stampa.
	Impostazioni materiale gruppo		Le impostazioni minime richieste per l’impostazione dell’oggetto possono essere configurate seguendo le istruzioni sullo schermo del pannello comandi.
Gestione materiale			Visualizza un elenco di materiali registrati. È possibile salvare fino a 50 nomi di materiali e sono possibili le seguenti operazioni sulle impostazioni del materiale. Controllare i dettagli delle impostazioni in un elenco Modifica dei nomi dei materiali Copia delle impostazioni del materiale Eliminazione delle impostazioni del materiale
Pulizia	Stampa di prova		Prima di stampare, utilizzare Prova di caduta dell’ugello per controllare se l’inchiostro viene scaricato correttamente dalle testine di stampa. Se è presente una caduta di punti, eseguire una pulizia adeguata alla gravità della caduta. Se non è possibile migliorare lo scarico dell’inchiostro difettoso, è possibile identificare l’ugello problematico con Prova della maschera dell’ugello, consentendo di interrompere l’uso di questo ugello.
	Pulizia normale^*2		Se si verifica la caduta o lo spostamento dei punti, selezionare la testina di stampa interessata ed eseguirne la pulizia. Se il problema non può essere risolto, eseguire una pulizia più forte. Pulizia forte ha anche l’effetto di migliorare i colori irregolari con l’inchiostro bianco. Se il materiale è già stato configurato, appare il menu Dopo la pulizia, eseguire una stampa di prova.. Quando questa opzione è attivata, viene eseguita una stampa di prova dopo la pulizia.
	Pulizia intermedia^*2
	Pulizia forte^*2
	Pulizia manuale^*2		Utilizzare il liquido di pulizia e un bastoncino di pulizia per pulire l’area intorno alle testine di stampa.
Manutenzione	Pulizia manuale della lampada UV		Pulisce lo sporco dalla superficie di vetro del dispositivo UV-LED.
	Sostituzione Wiper		Sostituisce il wiper utilizzato per la pulizia delle testine di stampa.
	Sostituzione del cappuccio		Sostituisce i cappucci delle testine di stampa, utilizzati per proteggere le testine di stampa dall’essiccazione e dalla polvere.
	Sostituzione del filtro antinebbia lampada UV		Sostituisce i filtri antinebbia lampada UV utilizzati per assorbire la nebbia d’inchiostro.
	Sostituzione della spugna di lavaggio		Sostituisce la spugna di lavaggio che assorbe lo scarico dell’inchiostro per evitare l’intasamento delle testine di stampa.
	Pulizia del sensore senza contatto^*4		Sposta il piano di lavoro in una posizione in cui è più facile pulire il sensore senza contatto.
	Rinnovo dell’inchiostro^*2		Eseguire Rinnovo dell’inchiostro quando i problemi di scarico dell’inchiostro o i colori non uniformi non vengono risolti. Tuttavia, questa operazione consuma una grande quantità di inchiostro e può danneggiare le testine di stampa, quindi non eseguirla più del necessario.
	Rinnovo dell’inchiostro all’interno del damper.^*2		Utilizzare questa operazione per stabilizzare l’output quando i problemi di colore non uniforme con l’inchiostro non sono risolti. Tuttavia, questa operazione consuma una grande quantità di inchiostro e può danneggiare le testine di stampa, quindi non eseguirla più del necessario.
	Circolazione inchiostro^2 ^3		Fa circolare l’inchiostro per evitare problemi di colore non uniforme con l’inchiostro bianco. Se il materiale è già stato configurato, appare il menu Dopo la circolazione inchiostro, eseguire una stampa di prova.. Quando questa opzione è attivata, viene eseguita una stampa di prova dopo la Circolazione inchiostro.
	Bottiglia di scarico		Utilizzare questo menu per eliminare il liquido scaricato in qualsiasi momento desiderato, indipendentemente da eventuali notifiche o errori.
	Manutenzione automatica		Impostare le voci di manutenzione eseguite automaticamente e le opzioni Tipo e Frequenza in base all’ambiente di servizio della stampante, ai tipi di prodotti stampati frequentemente e ad altri fattori. È possibile salvare un massimo di cinque impostazioni per la manutenzione automatica.
	Impostazioni accensione automatica alimentazione secondaria		È possibile configurare le impostazioni in modo che l’alimentazione secondaria della stampante si attivi automaticamente nei giorni della settimana specificati. È inoltre possibile configurare l’ora di accensione dell’alimentazione secondaria e l’impostazione relativa all’esecuzione della pulizia. È inoltre possibile specificare i giorni in cui l’alimentazione secondaria non verrà attivata automaticamente.
Preferenze	Anteprima della zona di stampa		Viene visualizzato quando l’oggetto su cui stampare è impostato. Toccare Eseguire per utilizzare il puntatore per indicare l’area di stampa impostata.
	Impostazioni di stampa continua		Selezionare se fare una pausa per ogni dato di stampa quando vengono inviati più dati di stampa. Ad esempio, se si desidera sostituire e posizionare l’oggetto su cui stampare ogni volta che si termina la stampa, disabilitare la stampa continua.
	Suono a fine stampa		Selezionare se riprodurre un suono al termine della stampa.
	Posizione base di stampa		Selezionare la posizione di origine dell’area di stampa.
	Sensibilità di rilevamento del crocino di registro		Impostare la sensibilità di lettura dei crocini di registro.
	Spia di stato		Impostare l’accensione o lo spegnimento della spia di stato.
	Posizione della prova di stampa		Imposta la direzione per la stampa del modello di prova: Avanzamento o Scansiona. Se si imposta su Nessuno, il modello di prova verrà stampato nella stessa posizione.
Preferenze	Impostazioni Clearance	Impostazioni Clearance	Impostare se l’altezza viene reimpostata o meno quando l’oggetto su cui stampare tocca il sensore di distanza delle testine durante la stampa.
		Soglia	Impostare il valore massimo per la reimpostazione dell’altezza durante la stampa.
		Mantenere l’altezza dopo la regolazione	Impostare se sovrascrivere le impostazioni del materiale registrate con l’altezza del piano di lavoro a cui è stato regolato nuovamente il piano durante la stampa. Questa impostazione è abilitata solo quando Riregola è selezionato in Impostazioni Clearance.
		Visualizzazione di avvertimento	Se questa impostazione è attivata, viene visualizzato un messaggio quando l’altezza viene riadattata.
	Origine asse Z		È possibile scegliere se impostare l’origine dell’asse Z (che indica la distanza in direzione dell’altezza) nella posizione più bassa o più alta sull’asse Z.
	Montaggio/smontaggio dell’unità dell’asse di rotazione		Il piano di lavoro si sposta in una posizione in cui è possibile inserire/rimuovere l’unità dell’asse di rotazione.
	Vuoto		Impostare se l’inizio e la fine dell’aspirazione devono essere commutati automaticamente o manualmente insieme alla stampa.
	Funzionamento prima della stampa		Quando si seleziona [On], il piano di lavoro si sposta lentamente dal retro alla posizione di inizio stampa, viene controllata l’altezza dell’oggetto su cui stampare e vengono eseguite operazioni simili.
	Funzionamento piano ad alta velocità		Quando questa funzione è abilitata, il piano di lavoro si sposta in avanti/indietro a una velocità superiore per le operazioni diverse dalla stampa.
	Posizione del piano al termine della configurazione		Specifica la posizione del piano quando l’oggetto su cui stampare è impostato.
	Registrare la forma d’onda standard del sensore di altezza^*4		Quando il sensore di altezza senza contatto non riesce a misurare correttamente l’altezza dell’oggetto su cui stampare, eseguire questa funzione.
	Utilizzare un sensore senza contatto durante il rilevamento automatico dell’altezza^*4		È possibile selezionare il modo di rilevare l’altezza dell’oggetto su cui stampare.
	Notifiche attivate/disattivate		Quando questa opzione è attivata, le notifiche vengono visualizzate negli orari appropriati. Notifica di miscelazione dell’inchiostro^*3 Notifica della data di scadenza dell’inchiostro
	Tempo di sospensione		Imposta il tempo fino all’attivazione della modalità di sospensione (lo stato in cui operano le funzioni di risparmio energetico).
	Interruzione del segnale acustico di avvertimento		Imposta la durata del segnale acustico di avvertimento che viene emesso, ad esempio, quando si verifica un errore.
	Lunghezza post-scansione		Imposta la durata dell’irradiazione ultravioletta durante la stampa.
	Impostazioni miniatura		È possibile modificare l’orientamento della miniatura dell’immagine in stampa visualizzata sul pannello comandi.
	Tempo prima del ritorno automatico alla schermata iniziale		Quando nella barra di stato viene visualizzato Operazione di menu in corso: Premere [Home] per abilitare l’uscita. e questo tempo impostato trascorre durante la visualizzazione del menu, il display passa automaticamente alla schermata iniziale.
	Modalità operatore		Per evitare operazioni involontarie sul pannello, è possibile abilitare Modalità operatore e limitare così alcune operazioni sul pannello.
	Ripristino ai valori predefiniti di fabbrica		Riporta tutte le impostazioni diverse da Linguaggio e Unità ai valori predefiniti di fabbrica.
Informazioni di sistema	Informazioni sulla macchina		Visualizza Modello, Numero di serie, Tipo di inchiostro, Versione firmware, e Indirizzo MAC.
	Rete		Imposta Ottenere automaticamente l’indirizzo IP, Indirizzo IP, Maschera di sottorete, e Gateway predefinito per collegare la macchina a un computer.
	Unità		Imposta Lunghezza e Temperatura.
	Linguaggio		Imposta la lingua. La lingua può essere impostata su giapponese, inglese, francese, italiano, tedesco, spagnolo (Europa), spagnolo (Sud America) o portoghese (Sud America).
	Data/ora		Imposta l’anno, il mese, il giorno, l’ora, i minuti e i secondi correnti.
	Aspetto		Imposta il pannello comandi su Luce o Scuro.
	Luminosità dello schermo		Imposta la luminosità dello schermo del pannello comandi.
	Suono dell’operazione dello schermo		Attiva/disattiva il suono di funzionamento del pannello comandi.
	Codici 2D	Manuale dell’utente	Mostra il codice 2D per la visualizzazione del manuale tramite smartphone o altro dispositivo mobile.
	Codici 2D	Roland DG Connect	Visualizza il codice 2D per accedere a Roland DG Connect tramite uno smartphone o un altro dispositivo mobile.
	Licenza		Visualizza le informazioni sulla licenza del pannello comandi.

^*1 Questa impostazione viene visualizzata solo quando l’oggetto su cui stampare è stato impostato.

^*2 Per sapere quando eseguire ciascun tipo di pulizia, vedere Tipi di manutenzione e intervalli.

^*3 Questa voce di menu viene visualizzata solo quando il tipo di inchiostro della macchina include l’inchiostro bianco.

^*4 Questa voce di menu viene visualizzata quando è installato un sensore di altezza senza contatto (componente opzionale).
