Chargement de l’objet à imprimer en l’appuyant contre les goupilles de positionnement

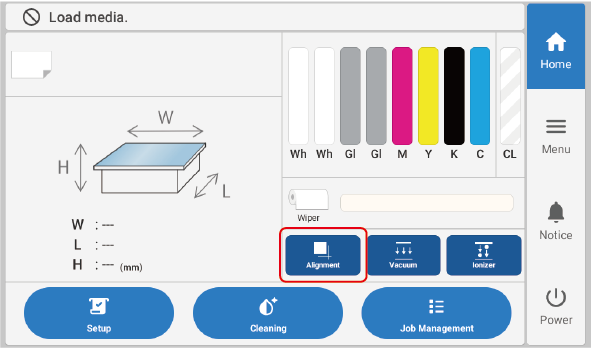

  1. Appuyez sur icon_position sur l’écran d’accueil.

    Lorsque cette option est sélectionnée, le bouton s’affiche comme étant activé, comme illustré sur la figure ci-dessous.
    PinButton
    Les goupilles de positionnement dépassent du plateau.
    Set-media_hitting_pin1

  2. Chargez l’objet à imprimer en l’appuyant contre les goupilles de positionnement.

    Set-media_hitting_pin2

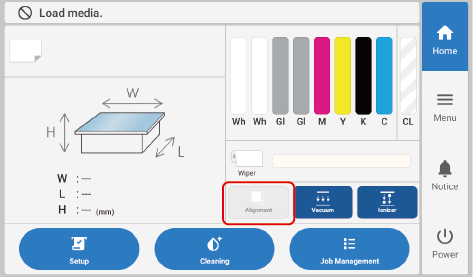

    IMPORTANT Si la hauteur de l’objet à imprimer est inférieure ou égale à 4,0 mm, veillez à désactiver le paramètre Alignement et à abaisser les goupilles de positionnement avant de procéder aux opérations suivantes. Si l’objet à imprimer appuie fortement contre les goupilles de positionnement, celles-ci peuvent ne pas s’abaisser même si la fonction Alignement est désactivée. Dans ce cas, abaissez les goupilles de positionnement en appuyant dessus avec vos doigts.
    PinButton_OFF

    • Lors du réglage de la hauteur de l’objet à imprimer

      Si les goupilles de positionnement sont plus hautes que l’objet à imprimer, la hauteur est définie en prenant comme référence les goupilles de positionnement, et non l’objet à imprimer.

    • Avant l’impression

      Les têtes d’impression risquent d’entrer en contact avec les goupilles de positionnement et d’être endommagées.

Caractéristiques de cette méthode de chargement

  • Cette méthode est utilisée lorsque l’un des côtés de l’objet est une ligne droite.

    Si l’un des côtés est droit, vous pouvez charger l’objet en appuyant ce côté contre les goupilles de positionnement.

    Cette méthode ne convient pas aux objets dont les contours sont exclusivement circulaires, elliptiques ou curvilignes.

    Set-media_hitting_pin3
  • Cette méthode est utilisée pour imprimer les objets un par un.

    Cette méthode ne convient pas à l’impression simultanée de plusieurs objets côte à côte.

    Set-media_hitting_pin4

    Si les objets à imprimer sont carrés ou rectangulaires et de même taille, il semble possible d’en imprimer plusieurs en les disposant les uns à côté des autres, sans laisser d’espace entre eux.

    Cependant, lorsque vous placez plusieurs objets à imprimer, il devient difficile de positionner correctement les côtés contre les goupilles de positionnement. Cette pratique n’est pas recommandée car cela risque d’entraîner un décalage de la position ou de l’angle d’impression.
